Name: Escha AL-SKP3-5/S370GY pripojovací kábel pre senzory - aktory, 8059111, piny: 3, 5.0 m, 1 ks
Brand: Escha
SKU: 3553642
Availability: BackOrder

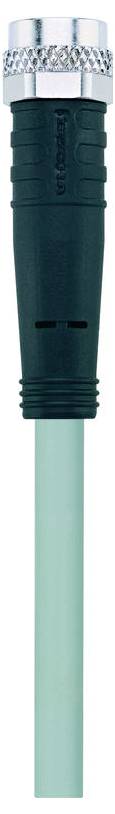

Tyrkysový kábel s kovovým a čiernym konektorom, pravdepodobne používaný pre elektronické alebo audio zariadenia.

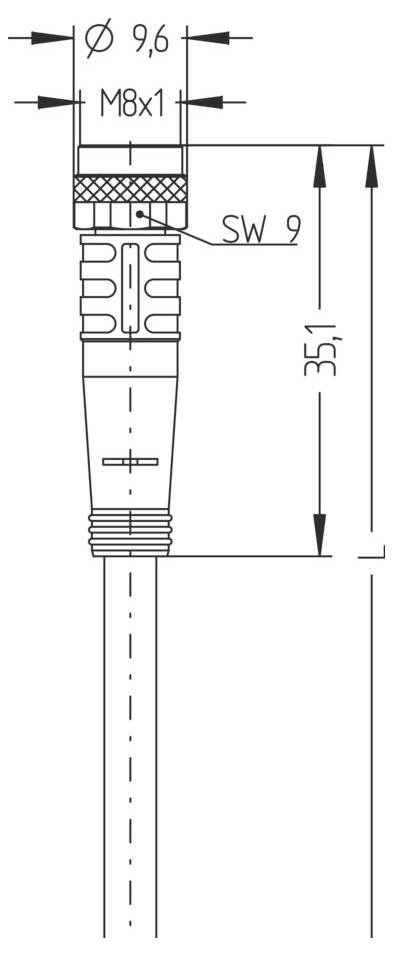

Technický výkres M8x1 konektora, dĺžka 35,1 mm, priemer 9,6 mm, s označením SW 9. Zobrazuje rozmery a konštrukčné detaily.

1/2

Kategória výrobku

pripojovací kábel pre senzory - aktory

Strana pripojenia A

zásuvka M8, rovná

Strana pripojenia B

kábel, otvorený koniec

Počet pólov

Dĺžka kábla

5.0 m

Datasheety: (PDF)

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (16,99 € / kus)

16,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Menovité napätie: 60 V
Izolačný odpor: ≥10⁸ Ω
Materiál tesnenia (puzdro): FPM/FKM
Materiál tela rukoväte: Plast, TPU, BK
Materiál kontaktov: Kov, CuSn, pozlátený
Materiál nosiča kontaktov: Plast, TPU, BK
Mechanická životnosť:> 100 párovacích cyklov
Normy: IEC 61076-2-104
Priradenie pinov: 1 BN, 3 BU, 4 BK
Počet pólov: 3
Stupeň krytia (namontovaný): IP65, IP67, IP68
Konektor: Samica, priamy, M8
Prúdová zaťažiteľnosť na pin (pri 40 °C): 4,0 A
Teplota okolia: -30°C...+90°C
Stupeň znečistenia: 3
Farby vodičov: BN, BU, BK
Prierez jadra: 3 x 0,25 mm²
Vonkajší priemer puzdra: 4,00 mm
Špeciálne vlastnosti: Spomaľovač horenia, bez halogénov, odolný voči hydrolýze, bez LABS, odolný voči olejom, odolný voči ozónu, recyklovateľný, v súlade s RoHS, odolný voči kyselinám a zásadám, vhodný pre ťažné reťaze, odolný voči iskrám pri zváraní, odolný voči morskej vode, bez silikónu, odolný voči krúteniu, odolný voči UV žiareniu
Polomer ohybu (pohyb): 10 x Ø rúry
Polomer ohybu (pevný): 5 x Ø rúry
Bez halogénov: Áno
Kvalita kábla: S370GY, PUR, UL
Konštrukcia lanka: 32 x 0,10 mm
Farba náteru: GY, podobná RAL7040
Materiál izolácie drôtu: PP
Materiál plášťa kábla: PUR
Menovité napätie kábla: ≤300 V
Spotreba ťažnej reťaze: 5 miliónov cyklov
Teplotný rozsah (ťažná reťaz): -25 °C…+60 °C
Teplotný rozsah (pri pohybe): -30°C...+90°C
Teplotný rozsah (pevný): -40°C...+90°C
Torzné napätie: +/-360°/m, ≥ 2 milióny cyklov
Kontaktný odpor: 5 mΩ
Koncové ukončenie: Otvorený koniec kábla
Materiál krytu: Kov, CuZn, poniklovaný

Typ: AL-SKP3-5/S370GY

Kategória výrobku: pripojovací kábel pre senzory - aktory

Strana pripojenia A: zásuvka M8, rovná

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 3

Dĺžka kábla: 5.0 m

Menovité napätie: 60 V

Menovitý prúd: 4.0 A

Menovitý prúd - filter: 4 A

Materiál kontaktu: CuSn pozlátené

Číslo výrobcu: 8059111

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 3553642 Escha AL-SKP3-5/S370GY pripojovací kábel pre senzory - aktory, 8059111, piny: 3, 5.0 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553642 Escha AL-SKP3-5/S370GY pripojovací kábel pre senzory - aktory, 8059111, piny: 3, 5.0 m, 1 ks

Popis

Flexibilný ovládací kábel bez silikónu a halogénov s vysokou mechanickou pevnosťou. Potrubie je odolné voči chemikáliám, hydrolýze a mikróbom. Použitie ťažných reťazí je možné s polomerom ohybu najmenej 10xd. Vďaka svojej odolnosti voči iskrám zo zvárania je kábel veľmi vhodný na flexibilné použitie v oblasti robotiky, obrábacích strojov a obrábania. Káble spĺňajú požiadavky UL a CSA (UL10493/20549; cULus).

Tento text bol preložený strojovo.
