Name: Escha AL-SKP4-2-AL-SSP4/S370 spojovací kábel, 8044017, piny: 4, 2.0 m, 1 ks
Brand: Escha
SKU: 3553407
Availability: BackOrder

Platform for Everything Technical
Rýchle doručenie
Garantované vrátenie tovaru
Odborný predajca už od roku 1923

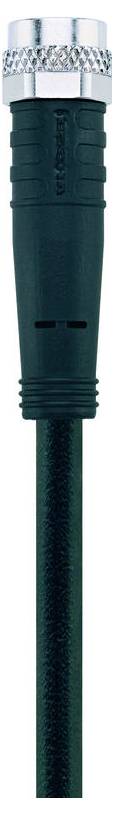

Čierny koaxiálny kábel s kovovým konektorom na konci, určený na prenos audio a video signálov.

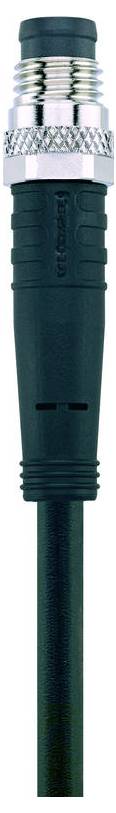

Jeden čierny XLR audio kábel so strieborným konektorom.

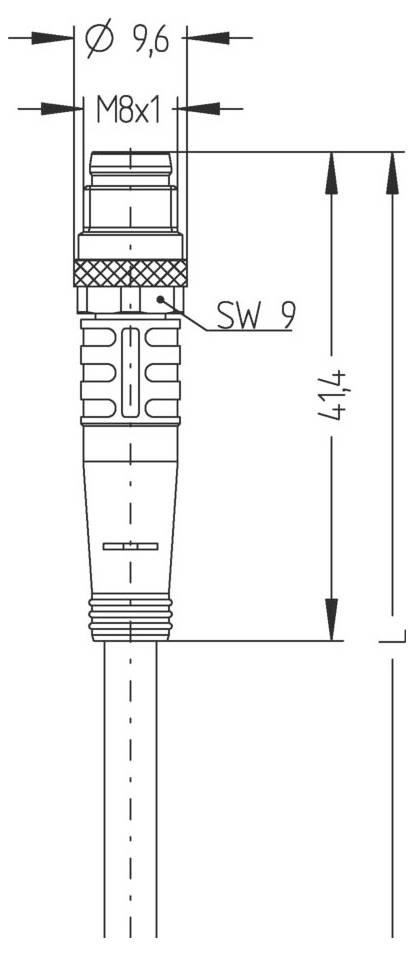

Technický výkres zástrčkového konektora s rozmermi: priemer 9,6 mm, dĺžka 44 mm, veľkosť závitu M8x1, veľkosť kľúča SW 9.

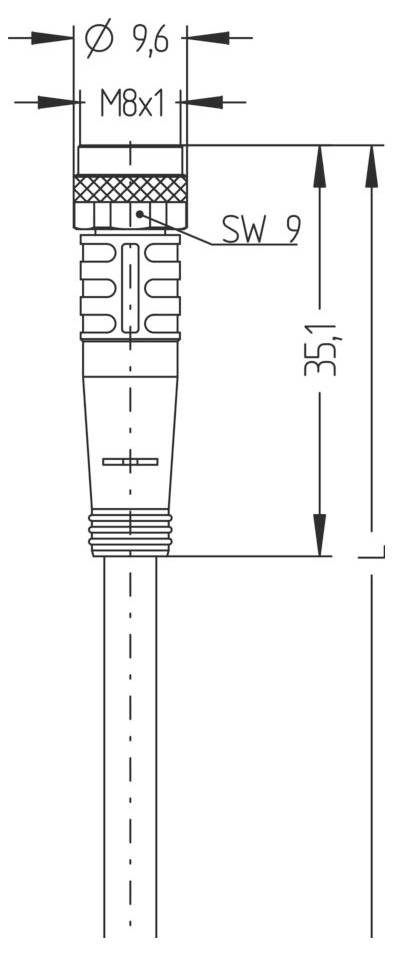

Technický výkres káblového konektora. Horná časť zobrazuje priemer 9,6 mm a veľkosť závitu M8x1. Bočný pohľad ukazuje dĺžku 35,1 mm s označením SW 9.

1/4

Kategória výrobku

spojovací kábel

Strana pripojenia A

zásuvka M8, rovná

Strana pripojenia B

zástrčka M8, rovná

Počet pólov

Dĺžka kábla

2.0 m

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (20,99 € / kus)

20,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Materiál tesnenia (puzdro): FPM/FKM
Farby vodičov: BN, WH, BU, BK
Prierez jadra: 4 x 0,25 mm²
Vonkajší priemer puzdra: 4,30 mm
Špeciálne vlastnosti: Spomaľovač horenia, bez halogénov, odolný voči hydrolýze, bez LABS, odolný voči olejom, odolný voči ozónu, recyklovateľný, v súlade s RoHS, odolný voči kyselinám a zásadám, vhodný pre ťažné reťaze, odolný voči iskrám pri zváraní, odolný voči morskej vode, bez silikónu, odolný voči krúteniu, odolný voči UV žiareniu
Polomer ohybu (pohyb): 10 x Ø rúry
Polomer ohybu (pevný): 5 x Ø rúry
Bez halogénov: Áno
Kvalita kábla: S370, PUR, UL
Konštrukcia lanka: 32 x 0,10 mm
Farba náteru: BK, podobná RAL9005
Materiál izolácie drôtu: PP
Materiál plášťa kábla: PUR
Menovité napätie kábla: ≤300 V
Spotreba ťažnej reťaze: 5 miliónov cyklov
Teplotný rozsah (ťažná reťaz): -25 °C…+60 °C
Teplotný rozsah (pri pohybe): -30°C...+90°C
Teplotný rozsah (pevný): -40°C...+90°C
Torzné napätie: +/-360°/m, ≥ 2 milióny cyklov
Menovité napätie (strana A | strana B): 60 V
Kontaktný odpor (strana A | strana B): 5 mΩ
Izolačný odpor (strana A | strana B): ≥108 Ω
Materiál tela rukoväte (strana A | strana B): Plast, TPU, BK
Materiál kontaktov (strana A | strana B): Kov, CuSn, pozlátený
Materiál nosiča kontaktov (strana A | strana B): Plast, TPU, BK
Materiál krytu (strana A | strana B): Kov, CuZn, poniklovaný
Mechanická životnosť (Strana A | Strana B):> 100 párovacích cyklov
Normy (Strana A | Strana B): IEC 61076-2-104
Priradenie pinov (strana A | strana B): 1 BN, 2 WH, 3 BU, 4BK
Počet pólov (strana A | strana B): 4
Stupeň krytia (namontované) (strana A | strana B): IP65, IP67, IP68
Konektory (strana A | strana B): Samica, priama, M8; Samec, priama, M8
Prúdová zaťažiteľnosť na pin (pri 40 °C) (strana A | strana B): 4,0 A
Teplota okolia (strana A | strana B): -30°C...+90°C
Úroveň znečistenia (strana A | strana B): 3/2

Typ: AL-SKP4-2-AL-SSP4/S370

Kategória výrobku: spojovací kábel

Strana pripojenia A: zásuvka M8, rovná

Strana pripojenia B: zástrčka M8, rovná

Počet pólov: 4

Dĺžka kábla: 2.0 m

Materiál plášťa: PUR

Menovité napätie: 60 V

Menovitý prúd: 4.0 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Vonkajší Ø: 4.30 mm

Prierez vodiča (káble senzor-aktor): 0.25 mm²

Pripojenie: zásuvka

Typ závitu, šírka pripojenie: M8

Typ závitu, pripojenie kábla a montáž: M8

Materiál kontaktu: CuSn pozlátené

Maximálny prierez: 0.25 mm²

Prierez min: 0.25 mm²

Vlastnosti: možno použiť pre vlečenie

Min. teplota: -40 °C

Max. teplota: 90 °C

Číslo výrobcu: 8044017

Obsah: 1 ks

Priemer: 4.30 mm

Ø kábla do: 4.30 mm

Priemer kábla (rozsah): 4.30 mm (max)

Na stiahnutie

Datasheet

Datasheet 3553407 Escha AL-SKP4-2-AL-SSP4/S370 spojovací kábel, 8044017, piny: 4, 2.0 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553407 Escha AL-SKP4-2-AL-SSP4/S370 spojovací kábel, 8044017, piny: 4, 2.0 m, 1 ks

Popis

Flexibilný ovládací kábel bez silikónu a halogénov s vysokou mechanickou pevnosťou. Potrubie je odolné voči chemikáliám, hydrolýze a mikróbom. Použitie ťažných reťazí je možné s polomerom ohybu najmenej 10xd. Vďaka svojej odolnosti voči iskrám zo zvárania je kábel veľmi vhodný na flexibilné použitie v oblasti robotiky, obrábacích strojov a obrábania. Káble spĺňajú požiadavky UL a CSA (UL10493/20549; cULus).
