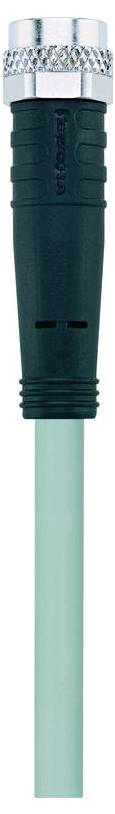

Escha AL-SKP4-5/P00 pripojovací kábel pre senzory - aktory, 8048646, piny: 4, 5.0 m, 1 ks

Detailný záber konektora koaxiálneho kábla s kovovým zakončením a zelenou izoláciou, ktorý sa zvyčajne používa na pripojenie televízorov a internetu.

Technický výkres valcového konektora s vyznačenými rozmermi 'Ø 9.6', 'M8x1' a '35.1'. Detail je označený 'SW 9'.

1/2

Kategória výrobku

pripojovací kábel pre senzory - aktory

Strana pripojenia A

zásuvka M8, rovná

Strana pripojenia B

kábel, otvorený koniec

Počet pólov

Dĺžka kábla

5.0 m

Datasheety: (PDF)

Doručenie: Št 10. 9.

7 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (13,00 € / kus)

13,00 €

bez DPH.

Už len 7 Ks skladom!

Nahlásiť právny incident

Technické parametre

Menovité napätie: 60 V
Izolačný odpor: ≥10⁸ Ω
Materiál tesnenia (puzdro): FPM/FKM
Materiál tela rukoväte: Plast, TPU, BK
Materiál kontaktov: Kov, CuSn, pozlátený
Materiál nosiča kontaktov: Plast, TPU, BK
Mechanická životnosť:> 100 párovacích cyklov
Normy: IEC 61076-2-104
Priradenie pinov: 1 BN, 2 WH, 3 BU, 4 BK
Počet pólov: 4
Stupeň krytia (namontovaný): IP65, IP67, IP68
Konektor: Samica, priamy, M8
Prúdová zaťažiteľnosť na pin (pri 40 °C): 4,0 A
Teplota okolia: -30°C...+90°C
Stupeň znečistenia: 3/2
Farby vodičov: BN, WH, BU, BK
Prierez jadra: 4 x 0,25 mm²
Vonkajší priemer puzdra: 4,20 mm
Špeciálne vlastnosti: Dobrá odolnosť voči olejom a chemikáliám, bez LABS, odolné voči ozónovej vrstve, recyklovateľné, v súlade s RoHS, odolné voči kyselinám a zásadám, odolné voči morskej vode, odolné voči UV žiareniu
Polomer ohybu (pohyb): 10 x Ø rúry
Polomer ohybu (pevný): 5 x Ø rúry
Kvalita kábla: P00, PVC
Konštrukcia lanka: 14 x 0,15 mm
Farba náteru: GY, podobná RAL7040
Materiál izolácie drôtu: PVC
Materiál plášťa kábla: PVC
Menovité napätie kábla: ≤300 V
Teplotný rozsah (pri pohybe): 0°C...+80°C
Teplotný rozsah (pevný): -25°C...+80°C
Kontaktný odpor: 5 mΩ
Koncové ukončenie: Otvorený koniec kábla
Materiál krytu: Kov, CuZn, poniklovaný

Typ: AL-SKP4-5/P00

Kategória výrobku: pripojovací kábel pre senzory - aktory

Strana pripojenia A: zásuvka M8, rovná

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 4

Dĺžka kábla: 5.0 m

Materiál plášťa: PVC

Menovité napätie: 60 V

Menovitý prúd: 4.0 A

Menovitý prúd - filter: 4 A

Vonkajší Ø: 4.20 mm

Prierez vodiča (káble senzor-aktor): 0.25 mm²

Typ závitu, šírka pripojenie: M8

Typ závitu, pripojenie kábla a montáž: M8

Materiál kontaktu: CuSn pozlátené

Kontaktná plocha: pozlátená

Vlastnosti: odolné proti ozónu

Min. teplota: -30 °C

Max. teplota: +90 °C

Číslo výrobcu: 8048646

Obsah: 1 ks

Priemer: 4.20 mm

Na stiahnutie

Datasheet

Datasheet 3553440 Escha AL-SKP4-5/P00 pripojovací kábel pre senzory - aktory, 8048646, piny: 4, 5.0 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553440 Escha AL-SKP4-5/P00 pripojovací kábel pre senzory - aktory, 8048646, piny: 4, 5.0 m, 1 ks

Popis

PVC káble na použitie v riadiacej technike, automatizačnej technike a senzorovej technike. Vhodné na použitie v suchých priestoroch s baliacimi strojmi a montážnou a dopravnou technikou. Vysoká flexibilita počas pohybu bez záťaže (možné podmienené použitie ťažných reťazí). Ideálne vhodné na použitie v potravinárskom a nápojovom priemysle.
