Escha AL-SWKP3-5/P00 pripojovací kábel pre senzory - aktory, 8048643, piny: 3, 5.0 m, 1 ks

Zelený kábel pripojený k čierno-striebornému konektoru v pravom uhle, ktorý sa často používa na prenos audio alebo video signálov.

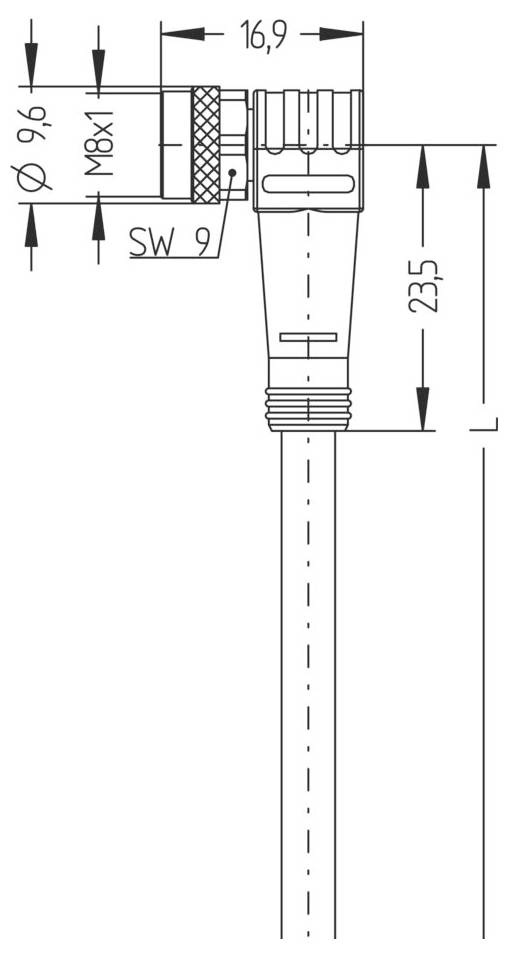

Technický výkres konektora. Zvýraznené rozmery: Ø9.6, M8x1, SW9, 16.9, 23.5 a L. Zobrazuje detailnú štruktúru a merania.

„Tri očíslované kruhy (1, 3, 4) vnútri väčšieho kruhu so smerovou šípkou smerujúcou nadol, naznačujúce tok alebo hierarchiu."

1/3

Kategória výrobku

pripojovací kábel pre senzory - aktory

Strana pripojenia A

zásuvka M8, zahnutá

Strana pripojenia B

kábel, otvorený koniec

Počet pólov

Dĺžka kábla

5.0 m

Datasheety: (PDF)

Čoskoro k dispozícii

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (11,37 € / kus)

11,37 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Menovité napätie: 60 V
Izolačný odpor: ≥10⁸ Ω
Materiál tesnenia (puzdro): FPM/FKM
Materiál tela rukoväte: Plast, TPU, BK
Materiál kontaktov: Kov, CuSn, pozlátený
Materiál nosiča kontaktov: Plast, TPU, BK
Mechanická životnosť:> 100 párovacích cyklov
Normy: IEC 61076-2-104
Priradenie pinov: 1 BN, 3 BU, 4 BK
Počet pólov: 3
Stupeň krytia (namontovaný): IP65, IP67, IP68
Konektor: Zásuvka, uhlová, M8
Prúdová zaťažiteľnosť na pin (pri 40 °C): 4,0 A
Teplota okolia: -30°C...+90°C
Stupeň znečistenia: 3
Farby vodičov: BN, BU, BK
Prierez jadra: 3 x 0,25 mm²
Vonkajší priemer puzdra: 4,00 mm
Špeciálne vlastnosti: Dobrá odolnosť voči olejom a chemikáliám, bez LABS, odolné voči ozónovej vrstve, recyklovateľné, v súlade s RoHS, odolné voči kyselinám a zásadám, odolné voči morskej vode, odolné voči UV žiareniu
Polomer ohybu (pohyb): 10 x Ø rúry
Polomer ohybu (pevný): 5 x Ø rúry
Kvalita kábla: P00, PVC
Konštrukcia lanka: 14 x 0,15 mm
Farba náteru: GY, podobná RAL7040
Materiál izolácie drôtu: PVC
Materiál plášťa kábla: PVC
Menovité napätie kábla: ≤300 V
Teplotný rozsah (pri pohybe): 0°C...+80°C
Teplotný rozsah (pevný): -25°C...+80°C
Kontaktný odpor: 5 mΩ
Koncové ukončenie: Otvorený koniec kábla
Materiál krytu: Kov, CuZn, poniklovaný

Typ: AL-SWKP3-5/P00

Kategória výrobku: pripojovací kábel pre senzory - aktory

Strana pripojenia A: zásuvka M8, zahnutá

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 3

Dĺžka kábla: 5.0 m

Menovité napätie: 60 V

Menovitý prúd: 4.0 A

Menovitý prúd - filter: 4 A

Materiál kontaktu: CuSn pozlátené

Číslo výrobcu: 8048643

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 3553439 Escha AL-SWKP3-5/P00 pripojovací kábel pre senzory - aktory, 8048643, piny: 3, 5.0 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553439 Escha AL-SWKP3-5/P00 pripojovací kábel pre senzory - aktory, 8048643, piny: 3, 5.0 m, 1 ks

Popis

PVC káble na použitie v riadiacej technike, automatizačnej technike a senzorovej technike. Vhodné na použitie v suchých priestoroch s baliacimi strojmi a montážnou a dopravnou technikou. Vysoká flexibilita počas pohybu bez záťaže (možné podmienené použitie ťažných reťazí). Ideálne vhodné na použitie v potravinárskom a nápojovom priemysle.

Tento text bol preložený strojovo.
