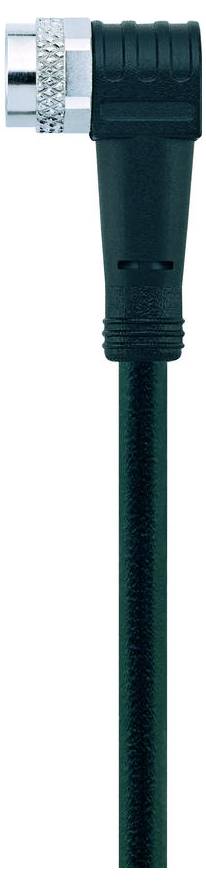

Name: Escha AL-SWKP3-5/S370 pripojovací kábel pre senzory - aktory, 8043752, piny: 3, 5.0 m, 1 ks
Brand: Escha
SKU: 3553392
Availability: BackOrder

Technické parametre

Menovité napätie: 60 V
Izolačný odpor: ≥10⁸ Ω
Materiál tesnenia (puzdro): FPM/FKM
Materiál tela rukoväte: Plast, TPU, BK
Materiál kontaktov: Kov, CuSn, pozlátený
Materiál nosiča kontaktov: Plast, TPU, BK
Mechanická životnosť:> 100 párovacích cyklov
Normy: IEC 61076-2-104
Priradenie pinov: 1 BN, 3 BU, 4 BK
Počet pólov: 3
Stupeň krytia (namontovaný): IP65, IP67, IP68

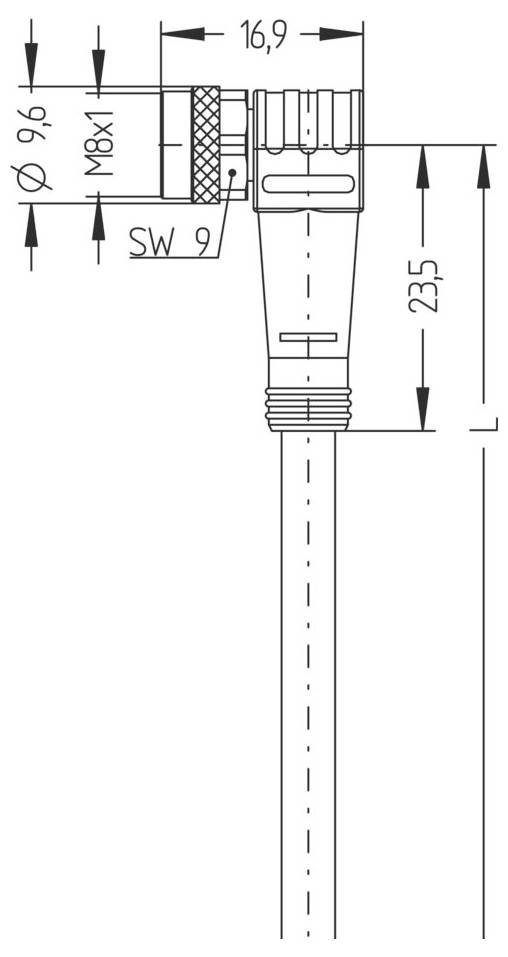

Konektor: Zásuvka, uhlová, M8
Prúdová zaťažiteľnosť na pin (pri 40 °C): 4,0 A
Teplota okolia: -30°C...+90°C
Stupeň znečistenia: 3
Farby vodičov: BN, BU, BK
Prierez jadra: 3 x 0,25 mm²
Vonkajší priemer puzdra: 4,00 mm
Špeciálne vlastnosti: Spomaľovač horenia, bez halogénov, odolný voči hydrolýze, bez LABS, odolný voči olejom, odolný voči ozónu, recyklovateľný, v súlade s RoHS, odolný voči kyselinám a zásadám, vhodný pre ťažné reťaze, odolný voči iskrám pri zváraní, odolný voči morskej vode, bez silikónu, odolný voči krúteniu, odolný voči UV žiareniu
Polomer ohybu (pohyb): 10 x Ø rúry
Polomer ohybu (pevný): 5 x Ø rúry
Bez halogénov: Áno
Kvalita kábla: S370, PUR, UL
Konštrukcia lanka: 32 x 0,10 mm
Farba náteru: BK, podobná RAL9005
Materiál izolácie drôtu: PP
Materiál plášťa kábla: PUR
Menovité napätie kábla: ≤300 V
Spotreba ťažnej reťaze: 5 miliónov cyklov
Teplotný rozsah (ťažná reťaz): -25 °C…+60 °C
Teplotný rozsah (pri pohybe): -30°C...+90°C
Teplotný rozsah (pevný): -40°C...+90°C
Torzné napätie: +/-360°/m, ≥ 2 milióny cyklov
Kontaktný odpor: 5 mΩ
Koncové ukončenie: Otvorený koniec kábla
Materiál krytu: Kov, CuZn, poniklovaný

Typ: AL-SWKP3-5/S370

Kategória výrobku: pripojovací kábel pre senzory - aktory

Strana pripojenia A: zásuvka M8, zahnutá

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 3

Dĺžka kábla: 5.0 m

Materiál plášťa: PUR

Menovité napätie: 60 V

Menovitý prúd: 4.0 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Vonkajší Ø: 4.00 mm

Prierez vodiča (káble senzor-aktor): 0.25 mm²

Pripojenie: zásuvka

Typ závitu, šírka pripojenie: M8

Typ závitu, pripojenie kábla a montáž: M8

Materiál kontaktu: CuSn pozlátené

Maximálny prierez: 0.25 mm²

Vlastnosti: možno použiť pre vlečenie

Min. teplota: -40 °C

Max. teplota: +90 °C

Číslo výrobcu: 8043752

Obsah: 1 ks

Priemer: 4.00 mm

Ø kábla do: 4.00 mm

Priemer kábla (rozsah): 4.00 mm (max)

Na stiahnutie

Datasheet

Datasheet 3553392 Escha AL-SWKP3-5/S370 pripojovací kábel pre senzory - aktory, 8043752, piny: 3, 5.0 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553392 Escha AL-SWKP3-5/S370 pripojovací kábel pre senzory - aktory, 8043752, piny: 3, 5.0 m, 1 ks

Popis

Flexibilný ovládací kábel bez silikónu a halogénov s vysokou mechanickou pevnosťou. Potrubie je odolné voči chemikáliám, hydrolýze a mikróbom. Použitie ťažných reťazí je možné s polomerom ohybu najmenej 10xd. Vďaka svojej odolnosti voči iskrám zo zvárania je kábel veľmi vhodný na flexibilné použitie v oblasti robotiky, obrábacích strojov a obrábania. Káble spĺňajú požiadavky UL a CSA (UL10493/20549; cULus).

Tento text bol preložený strojovo.

Popis

Flexibilný ovládací kábel bez silikónu a halogénov s vysokou mechanickou pevnosťou. Potrubie je odolné voči chemikáliám, hydrolýze a mikróbom. Použitie ťažných reťazí je možné s polomerom ohybu najmenej 10xd. Vďaka svojej odolnosti voči iskrám zo zvárania je kábel veľmi vhodný na flexibilné použitie v oblasti robotiky, obrábacích strojov a obrábania. Káble spĺňajú požiadavky UL a CSA (UL10493/20549; cULus).
