Escha AL-WAK4-2-AL-WAS4/S370 spojovací kábel, 8044041, piny: 4, 2.0 m, 1 ks

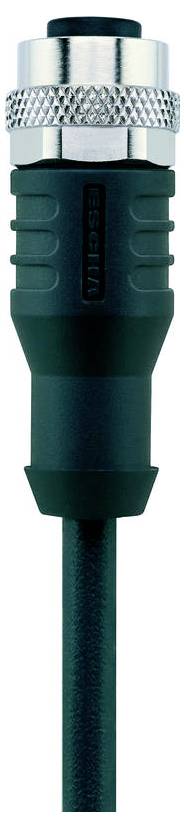

Detailný záber čiernej obdĺžnikovej konektorovej zástrčky s kovovými prvkami a úchopovou textúrou, pravdepodobne pre audiovybavenie alebo elektronické zariadenie.

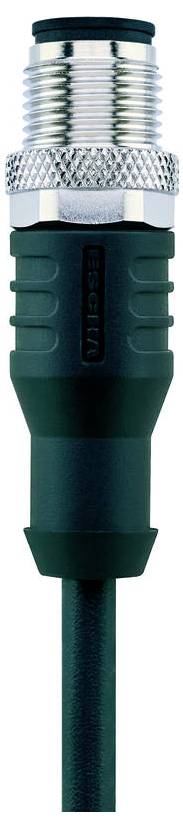

Detailný záber čierneho priemyselného konektora s kovovým závitovým spojom, používaného pre bezpečné a robustné elektrické prepojenia.

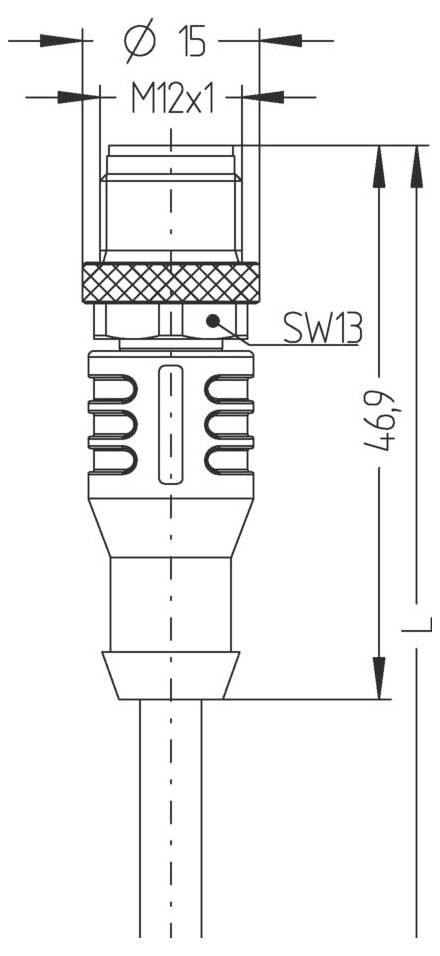

Technický výkres konektora s vyznačenými rozmermi. Priemer je 15 mm, dĺžka je 46,9 mm, veľkosť závitu je M12x1 a veľkosť kľúča je SW13.

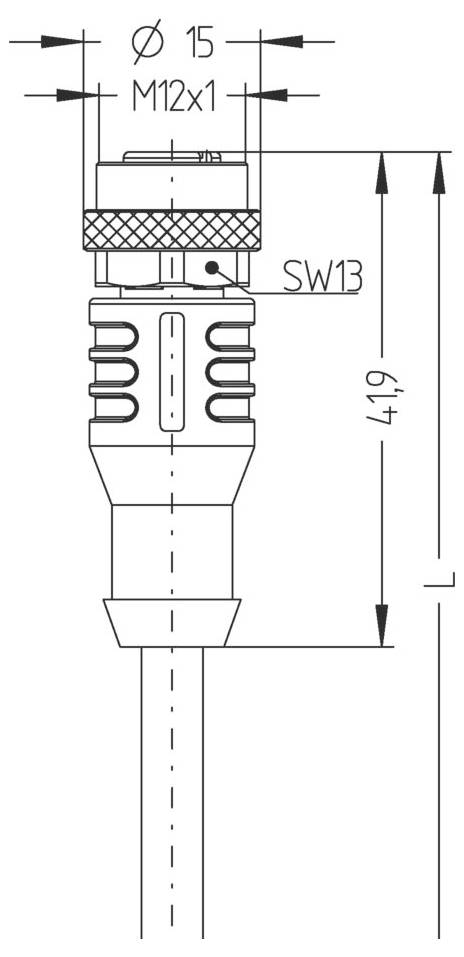

Technický výkres snímačovej zástrčky s rozmermi: priemer 15 mm, závit M12x1, celková dĺžka 49 mm, veľkosť kľúča SW13.

1/4

Kategória výrobku

spojovací kábel

Strana pripojenia A

zásuvka M12, rovná

Strana pripojenia B

zástrčka M12, rovná

Počet pólov

Dĺžka kábla

2.0 m

Datasheety: (PDF)

Čoskoro k dispozícii

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (20,32 € / kus)

20,32 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Materiál tesnenia (puzdro): FPM/FKM
Farby vodičov: BN, WH, BU, BK
Prierez jadra: 4 x 0,34 mm²
Vonkajší priemer puzdra: 4,70 mm
Špeciálne vlastnosti: Spomaľovač horenia, bez halogénov, odolný voči hydrolýze, bez LABS, odolný voči olejom, odolný voči ozónu, recyklovateľný, v súlade s RoHS, odolný voči kyselinám a zásadám, vhodný pre ťažné reťaze, odolný voči iskrám pri zváraní, odolný voči morskej vode, bez silikónu, odolný voči krúteniu, odolný voči UV žiareniu
Polomer ohybu (pohyb): 10 x Ø rúry
Polomer ohybu (pevný): 5 x Ø rúry
Bez halogénov: Áno
Kvalita kábla: S370, PUR, UL
Konštrukcia lanka: 42 x 0,10 mm
Farba náteru: BK, podobná RAL9005
Materiál izolácie drôtu: PP
Materiál plášťa kábla: PUR
Menovité napätie kábla: ≤300 V
Spotreba ťažnej reťaze: 5 miliónov cyklov
Teplotný rozsah (ťažná reťaz): -25 °C…+60 °C
Teplotný rozsah (pri pohybe): -30°C...+90°C
Teplotný rozsah (pevný): -40°C...+90°C
Torzné napätie: +/-360°/m, ≥ 2 milióny cyklov
Menovité napätie (strana A | strana B): 250 V
Kontaktný odpor (strana A | strana B): 5 mΩ
Izolačný odpor (strana A | strana B): ≥108 Ω
Materiál tela rukoväte (strana A | strana B): Plast, TPU, BK
Materiál kontaktov (strana A | strana B): Kov, CuSn, pozlátený
Materiál nosiča kontaktov (strana A | strana B): Plast, TPU, BK
Materiál krytu (strana A | strana B): Kov, CuZn, poniklovaný
Mechanická životnosť (Strana A | Strana B):> 100 párovacích cyklov
Normy (Strana A | Strana B): IEC 61076-2-101
Priradenie pinov (strana A | strana B): 1 BN, 2 WH, 3 BU, 4 BK
Počet pólov (strana A | strana B): 4
Stupeň krytia (namontované) (strana A | strana B): IP65, IP67, IP68
Konektory (strana A | strana B): Samica, priama, M12; Samec, priama, M12
Prúdová zaťažiteľnosť na pin (pri 40 °C) (strana A | strana B): 4,0 A
Teplota okolia (strana A | strana B): -30°C...+90°C
Úroveň znečistenia (strana A | strana B): 3
Kódovanie (Strana A | Strana B): A

Typ: AL-WAK4-2-AL-WAS4/S370

Kategória výrobku: spojovací kábel

Strana pripojenia A: zásuvka M12, rovná

Strana pripojenia B: zástrčka M12, rovná

Počet pólov: 4

Dĺžka kábla: 2.0 m

Menovité napätie: 250 V

Menovitý prúd: 4.0 A

Menovitý prúd - filter: 4 A

Kódovanie: typ A

Materiál kontaktu: CuSn pozlátené

Číslo výrobcu: 8044041

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 3553409 Escha AL-WAK4-2-AL-WAS4/S370 spojovací kábel, 8044041, piny: 4, 2.0 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553409 Escha AL-WAK4-2-AL-WAS4/S370 spojovací kábel, 8044041, piny: 4, 2.0 m, 1 ks

Popis

Flexibilný ovládací kábel bez silikónu a halogénov s vysokou mechanickou pevnosťou. Potrubie je odolné voči chemikáliám, hydrolýze a mikróbom. Použitie ťažných reťazí je možné s polomerom ohybu najmenej 10xd. Vďaka svojej odolnosti voči iskrám zo zvárania je kábel veľmi vhodný na flexibilné použitie v oblasti robotiky, obrábacích strojov a obrábania. Káble spĺňajú požiadavky UL a CSA (UL10493/20549; cULus).
