Name: Escha AL-WAK4-3-AL-WAS4/S370 spojovací kábel, 8044951, piny: 4, 3.0 m, 1 ks
Brand: Escha
SKU: 3553412
Availability: BackOrder

Technické parametre

Materiál tesnenia (puzdro): FPM/FKM
Farby vodičov: BN, WH, BU, BK
Prierez jadra: 4 x 0,34 mm²
Vonkajší priemer puzdra: 4,70 mm
Špeciálne vlastnosti: Spomaľovač horenia, bez halogénov, odolný voči hydrolýze, bez LABS, odolný voči olejom, odolný voči ozónu, recyklovateľný, v súlade s RoHS, odolný voči kyselinám a zásadám, vhodný pre ťažné reťaze, odolný voči iskrám pri zváraní, odolný voči morskej vode, bez silikónu, odolný voči krúteniu, odolný voči UV žiareniu
Polomer ohybu (pohyb): 10 x Ø rúry
Polomer ohybu (pevný): 5 x Ø rúry
Bez halogénov: Áno
Kvalita kábla: S370, PUR, UL
Konštrukcia lanka: 42 x 0,10 mm
Farba náteru: BK, podobná RAL9005
Materiál izolácie drôtu: PP
Materiál plášťa kábla: PUR
Menovité napätie kábla: ≤300 V
Spotreba ťažnej reťaze: 5 miliónov cyklov
Teplotný rozsah (ťažná reťaz): -25 °C…+60 °C
Teplotný rozsah (pri pohybe): -30°C...+90°C
Teplotný rozsah (pevný): -40°C...+90°C
Torzné napätie: +/-360°/m, ≥ 2 milióny cyklov
Menovité napätie (strana A | strana B): 250 V
Kontaktný odpor (strana A | strana B): 5 mΩ
Izolačný odpor (strana A | strana B): ≥108 Ω
Materiál tela rukoväte (strana A | strana B): Plast, TPU, BK
Materiál kontaktov (strana A | strana B): Kov, CuSn, pozlátený
Materiál nosiča kontaktov (strana A | strana B): Plast, TPU, BK
Materiál krytu (strana A | strana B): Kov, CuZn, poniklovaný
Mechanická životnosť (Strana A | Strana B):> 100 párovacích cyklov
Normy (Strana A | Strana B): IEC 61076-2-101
Priradenie pinov (strana A | strana B): 1 BN, 2 WH, 3 BU, 4 BK
Počet pólov (strana A | strana B): 4
Stupeň krytia (namontované) (strana A | strana B): IP65, IP67, IP68
Konektory (strana A | strana B): Samica, priama, M12; Samec, priama, M12
Prúdová zaťažiteľnosť na pin (pri 40 °C) (strana A | strana B): 4,0 A
Teplota okolia (strana A | strana B): -30°C...+90°C
Úroveň znečistenia (strana A | strana B): 3
Kódovanie (Strana A | Strana B): A

Typ: AL-WAK4-3-AL-WAS4/S370

Kategória výrobku: spojovací kábel

Norma zástrčky: senzorika konektora

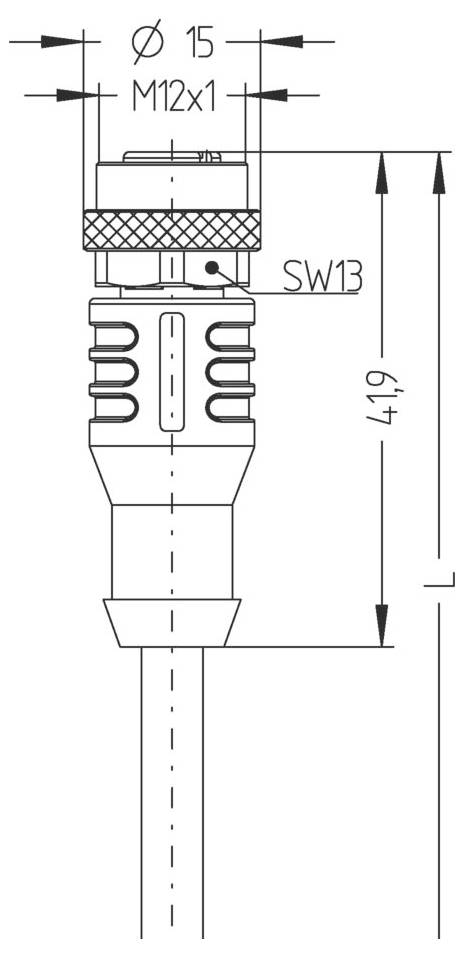

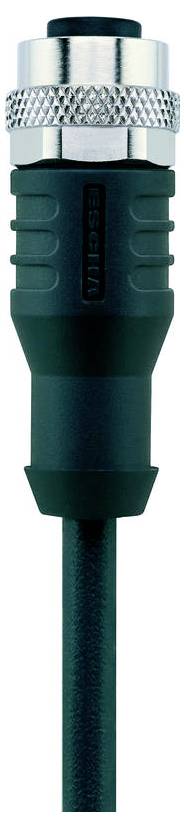

Strana pripojenia A: zásuvka M12, rovná

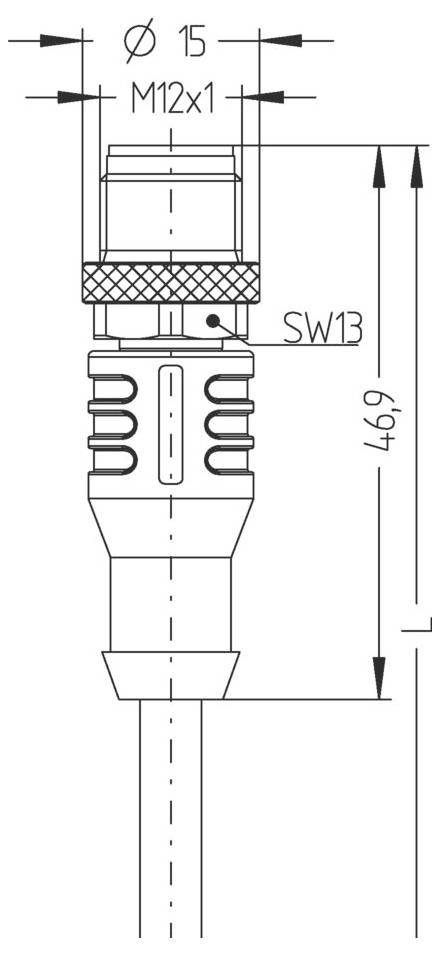

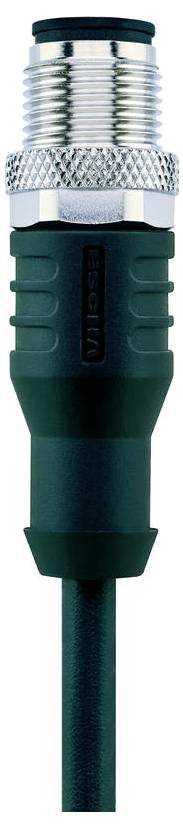

Strana pripojenia B: zástrčka M12, rovná

Počet pólov: 4

Dĺžka kábla: 3.0 m

Materiál plášťa: PUR

Menovité napätie: 250 V

Menovitý prúd: 4.0 A

Menovitý prúd - filter: 4 A

Vonkajší Ø: 4.70 mm

Prierez vodiča (káble senzor-aktor): 0.34 mm²

Pripojenie: zástrčka
zásuvka

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: typ A

Materiál kontaktu: CuSn pozlátené

Vlastnosti: bez halogénov
možno použiť pre vlečenie
ohňovzdorný
odolná voči UV žiareniu
hydrolyzovaný
odolný voči olejom
odolné proti zváracím iskrám
odolné proti kyselinám a lúhu
torzné
bez obsahu silikónu
recyklovateľné
odolné voči morskej vode
odolné proti ozónu
Zobraziť viac

Min. teplota: -40 °C

Max. teplota: 90 °C

Číslo výrobcu: 8044951

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 3553412 Escha AL-WAK4-3-AL-WAS4/S370 spojovací kábel, 8044951, piny: 4, 3.0 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553412 Escha AL-WAK4-3-AL-WAS4/S370 spojovací kábel, 8044951, piny: 4, 3.0 m, 1 ks

Popis

Flexibilný ovládací kábel bez silikónu a halogénov s vysokou mechanickou pevnosťou. Potrubie je odolné voči chemikáliám, hydrolýze a mikróbom. Použitie ťažných reťazí je možné s polomerom ohybu najmenej 10xd. Vďaka svojej odolnosti voči iskrám zo zvárania je kábel veľmi vhodný na flexibilné použitie v oblasti robotiky, obrábacích strojov a obrábania. Káble spĺňajú požiadavky UL a CSA (UL10493/20549; cULus).

Tento text bol preložený strojovo.

Popis

Flexibilný ovládací kábel bez silikónu a halogénov s vysokou mechanickou pevnosťou. Potrubie je odolné voči chemikáliám, hydrolýze a mikróbom. Použitie ťažných reťazí je možné s polomerom ohybu najmenej 10xd. Vďaka svojej odolnosti voči iskrám zo zvárania je kábel veľmi vhodný na flexibilné použitie v oblasti robotiky, obrábacích strojov a obrábania. Káble spĺňajú požiadavky UL a CSA (UL10493/20549; cULus).
