Name: Escha AL-WAKS4.5-10-AL-WASS4.5/S370 spojovací kábel, 8046296, piny: 5, 10.0 m, 1 ks
Brand: Escha
SKU: 3553422
Availability: BackOrder

Platform for Everything Technical
Rýchle doručenie
Garantované vrátenie tovaru
Odborný predajca už od roku 1923

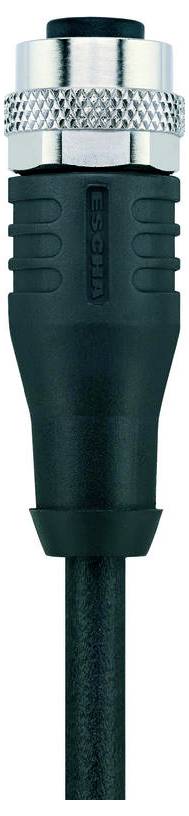

Detailný záber čierneho elektrického konektora s kovovým hrotom a štruktúrovaným úchopom, zvýrazňujúci jeho dizajn a komponenty.

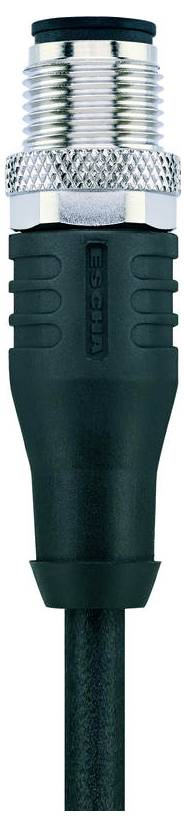

Čierny valcovitý konektor s kovovým závitovým vrchom, označený štítkom 'ESCHA'. Zdá sa, že sa používa na elektrické alebo dátové pripojenia.

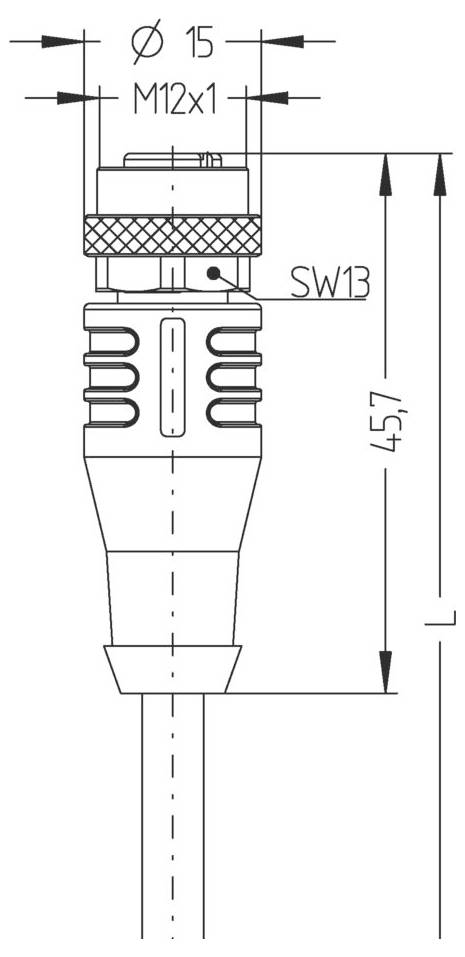

Diagram valcového konektora znázorňujúci rozmery: priemer 15 mm, dĺžka 45,7 mm, závit M12x1, veľkosť kľúča SW13.

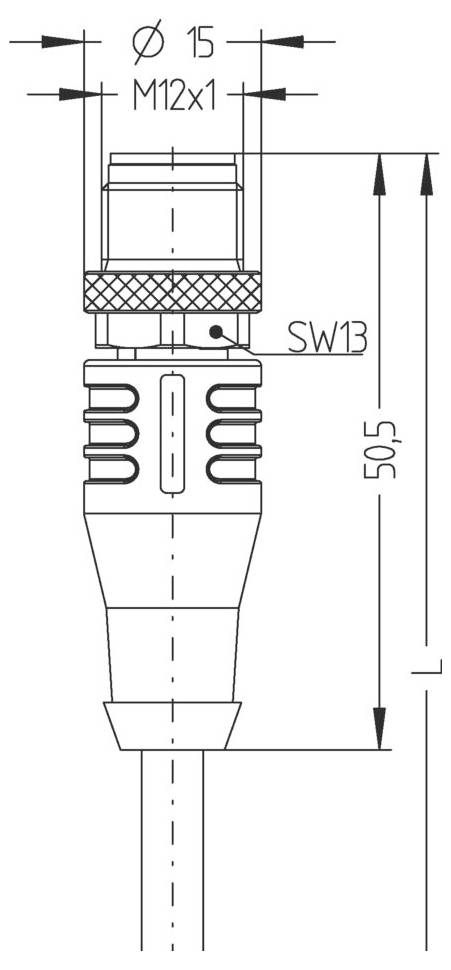

Technický výkres valcového konektora. Kľúčové rozmery: vonkajší priemer 15 mm, dĺžka 50,5 mm, závit M12x1, veľkosť kľúča SW13.

1/4

Kategória výrobku

spojovací kábel

Strana pripojenia A

zásuvka M12, rovná

Strana pripojenia B

zástrčka M12, rovná

Počet pólov

Dĺžka kábla

10.0 m

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (71,99 € / kus)

71,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Materiál tesnenia (puzdro): FPM/FKM
Farby vodičov: BN, WH, BU, BK, GY
Prierez jadra: 5 x 0,34 mm²
Vonkajší priemer puzdra: 5,60 mm
Špeciálne vlastnosti: Spomaľovač horenia, bez halogénov, odolný voči hydrolýze, bez LABS, odolný voči olejom, odolný voči ozónu, recyklovateľný, v súlade s RoHS, odolný voči kyselinám a zásadám, vhodný pre ťažné reťaze, odolný voči iskrám pri zváraní, odolný voči morskej vode, bez silikónu, odolný voči krúteniu, odolný voči UV žiareniu
Polomer ohybu (pri pohybe): 12 x Ø rúry
Polomer ohybu (pevný): 5 x Ø rúry
Bez halogénov: Áno
Kvalita kábla: S370, PUR, UL
Konštrukcia lanka: 42 x 0,10 mm
Farba náteru: BK, podobná RAL9005
Materiál izolácie drôtu: PP
Materiál plášťa kábla: PUR
Menovité napätie kábla: ≤300 V
Spotreba ťažnej reťaze: ≥3 milióny cyklov
Teplotný rozsah (ťažná reťaz): -25 °C…+60 °C
Teplotný rozsah (pri pohybe): -30°C...+90°C
Teplotný rozsah (pevný): -40°C...+90°C
Torzné napätie: +/-180°/m, ≥ 0,5 milióna cyklov
Tienenie: Áno
Menovité napätie (strana A | strana B): 60 V
Kontaktný odpor (strana A | strana B): 5 mΩ
Izolačný odpor (strana A | strana B): ≥108 Ω
Materiál tela rukoväte (strana A | strana B): Plast, TPU, BK
Materiál kontaktov (strana A | strana B): Kov, CuSn, pozlátený
Materiál nosiča kontaktov (strana A | strana B): Plast, TPU, BK
Materiál krytu (strana A | strana B): Kov, CuZn, poniklovaný
Mechanická životnosť (Strana A | Strana B):> 100 párovacích cyklov
Normy (Strana A | Strana B): IEC 61076-2-101
Priradenie pinov (strana A | strana B): 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
Počet pólov (strana A | strana B): 5
Stupeň krytia (namontované) (strana A | strana B): IP65, IP67, IP68
Konektory (strana A | strana B): Samica, priama, M12; Samec, priama, M12
Prúdová zaťažiteľnosť na pin (pri 40 °C) (strana A | strana B): 4,0 A
Teplota okolia (strana A | strana B): -30°C...+90°C
Úroveň znečistenia (strana A | strana B): 3
Tienenie (Strana A | Strana B): S tienením
Kódovanie (Strana A | Strana B): A

Typ: AL-WAKS4.5-10-AL-WASS4.5/S370

Kategória výrobku: spojovací kábel

Strana pripojenia A: zásuvka M12, rovná

Strana pripojenia B: zástrčka M12, rovná

Počet pólov: 5

Dĺžka kábla: 10.0 m

Materiál plášťa: PUR

Menovité napätie: 60 V

Menovitý prúd: 4.0 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Vonkajší Ø: 5.60 mm

Prierez vodiča (káble senzor-aktor): 0.34 mm²

Pripojenie: zásuvka

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: typ A

Materiál kontaktu: CuSn pozlátené

Vlastnosti: ohňovzdorný

Min. teplota: -40 °C

Max. teplota: +90 °C

Číslo výrobcu: 8046296

Obsah: 1 ks

Priemer: 5.60 mm

Ø kábla do: 5.60 mm

Priemer kábla (rozsah): 5.60 mm (max)

Na stiahnutie

Datasheet

Datasheet 3553422 Escha AL-WAKS4.5-10-AL-WASS4.5/S370 spojovací kábel, 8046296, piny: 5, 10.0 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553422 Escha AL-WAKS4.5-10-AL-WASS4.5/S370 spojovací kábel, 8046296, piny: 5, 10.0 m, 1 ks

Popis

Flexibilný ovládací kábel bez silikónu a halogénov s vysokou mechanickou pevnosťou. Potrubie je odolné voči chemikáliám, hydrolýze a mikróbom. Použitie ťažných reťazí je možné s polomerom ohybu najmenej 10xd. Vďaka svojej odolnosti voči iskrám zo zvárania je kábel veľmi vhodný na flexibilné použitie v oblasti robotiky, obrábacích strojov a obrábania. Káble spĺňajú požiadavky UL a CSA (UL10493/20549; cULus). Veľmi dobré EMC vlastnosti v tienenom prevedení.
