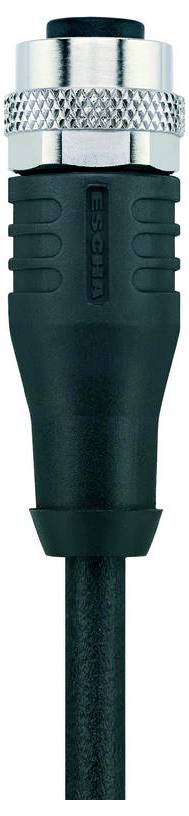

Name: Escha AL-WAKS8-5/S370 pripojovací kábel pre senzory - aktory, 8046991, piny: 8, 5.0 m, 1 ks
Brand: Escha
SKU: 3553495
Availability: BackOrder

Technické parametre

Menovité napätie: 30V
Izolačný odpor: ≥108 Ω
Materiál tesnenia (puzdro): FPM/FKM
Materiál tela rukoväte: Plast, TPU, BK
Materiál kontaktov: Kov, CuZn, pozlátený
Materiál nosiča kontaktov: Plast, TPU, BK
Mechanická životnosť:> 100 párovacích cyklov
Normy: IEC 61076-2-101
Priradenie kolíkov: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
Počet pólov: 8
Stupeň krytia (namontovaný): IP65, IP67, IP68
Konektor: Samica, priamy, M12
Prúdová zaťažiteľnosť na pin (pri 40 °C): 2,0 A
Teplota okolia: -30°C...+90°C
Stupeň znečistenia: 3
Farby jadra: WH, BN, GN, YE, GY, PK, BU, RD
Prierez jadra: 8 x 0,25 mm²
Vonkajší priemer puzdra: 6,30 mm
Špeciálne vlastnosti: Spomaľovač horenia, bez halogénov, odolný voči hydrolýze, bez LABS, odolný voči olejom, odolný voči ozónu, recyklovateľný, v súlade s RoHS, odolný voči kyselinám a zásadám, vhodný pre ťažné reťaze, odolný voči iskrám pri zváraní, odolný voči morskej vode, bez silikónu, odolný voči krúteniu, odolný voči UV žiareniu
Polomer ohybu (pri pohybe): 12 x Ø rúry
Polomer ohybu (pevný): 5 x Ø rúry
Bez halogénov: Áno
Kvalita kábla: S370, PUR, UL
Konštrukcia lanka: 32 x 0,10 mm
Farba náteru: BK, podobná RAL9005
Materiál izolácie drôtu: PP
Materiál plášťa kábla: PUR
Menovité napätie kábla: ≤300 V
Spotreba ťažnej reťaze: ≥2 milióny cyklov
Teplotný rozsah (ťažná reťaz): -25 °C…+60 °C
Teplotný rozsah (pri pohybe): -30°C...+90°C
Teplotný rozsah (pevný): -40°C...+90°C
Torzné napätie: +/-180°/m, ≥ 0,5 milióna cyklov
Kódovanie: A
Kontaktný odpor: 5 mΩ
Koncové ukončenie: Otvorený koniec kábla
Materiál krytu: Kov, CuZn, poniklovaný
Tienenie: Áno

Typ: AL-WAKS8-5/S370

Kategória výrobku: pripojovací kábel pre senzory - aktory

Strana pripojenia A: zásuvka M12, rovná

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 8

Dĺžka kábla: 5.0 m

Materiál plášťa: PUR

Menovité napätie: 30 V

Menovitý prúd: 2.0 A

Menovitý prúd - filter: 2 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Vonkajší Ø: 6.30 mm

Prierez vodiča (káble senzor-aktor): 0.25 mm²

Pripojenie: zásuvka M12

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: typ A

Materiál kontaktu: CuZn

Maximálny prierez: 0.25 mm²

Prierez min: 0.25 mm²

Vlastnosti: možno použiť pre vlečenie

Min. teplota: -40 °C

Max. teplota: +90 °C

Číslo výrobcu: 8046991

Obsah: 1 ks

Priemer: 6.30 mm

Ø kábla do: 6.30 mm

Priemer kábla (rozsah): 6.30 mm (max)

Na stiahnutie

Datasheet

Datasheet 3553495 Escha AL-WAKS8-5/S370 pripojovací kábel pre senzory - aktory, 8046991, piny: 8, 5.0 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553495 Escha AL-WAKS8-5/S370 pripojovací kábel pre senzory - aktory, 8046991, piny: 8, 5.0 m, 1 ks

Popis

Flexibilný ovládací kábel bez silikónu a halogénov s vysokou mechanickou pevnosťou. Potrubie je odolné voči chemikáliám, hydrolýze a mikróbom. Použitie ťažných reťazí je možné s polomerom ohybu najmenej 10xd. Vďaka svojej odolnosti voči iskrám zo zvárania je kábel veľmi vhodný na flexibilné použitie v oblasti robotiky, obrábacích strojov a obrábania. Káble spĺňajú požiadavky UL a CSA (UL10493/20549; cULus). Veľmi dobré EMC vlastnosti v tienenom prevedení.

Tento text bol preložený strojovo.
