Name: Escha IE-WASSX8.066-5-IE-RJ45SS8.002/S3500 spojovací kábel, 8053289, piny: 8, 5.0 m, 1 ks
Brand: Escha
SKU: 3553449
Availability: BackOrder

Technické parametre

Farby jadra: biela/tmavozelená; biela/tmavozelená; biela/tmavozelená; biela/modrá
Prierez jadra: 4 x 2 x 0,14 mm²
Vonkajší priemer puzdra: 6,40 mm
Špeciálne vlastnosti: Bez halogénov, vysoko flexibilný, odolný voči hydrolýze, nehorľavý, bez korozívnych plynov, bez LABS, odolný voči mikróbom, odolný voči olejom, recyklovateľný, v súlade s RoHS, odolný voči kyselinám a zásadám, odolný voči morskej vode, UN ECE R 118, odolný voči UV žiareniu
Polomer ohybu (pohyb): 10 x Ø rúry
Polomer ohybu (pevný): 5 x Ø rúry
Bez halogénov: Áno
Kvalita kábla: S3500, PUR, UL
Konštrukcia lankového drôtu: 7 x 0,16 mm
Farba náteru: GN, podobná RAL6018
Materiál izolácie drôtu: PE
Materiál plášťa kábla: PUR
Menovité napätie kábla: 30 V UL
Teplotný rozsah (pri pohybe): -20°C...+60°C
Teplotný rozsah (pevný): -40°C...+80°C
Kódovanie: X
Materiál krytu: Kov, CuZn, poniklovaný
Tienenie: Áno
Izolačný odpor (strana A | strana B): ≥108 Ω
Počet pólov (strana A | strana B): 8
Konektory (Strana A | Strana B): priamy konektor M12; priamy konektor RJ45
Tienenie (Strana A | Strana B): S tienením
Prevodové charakteristiky (strana A | strana B): Cat6A
Charakteristiky prevodovky: Cat7
Obsadenosť (Strana A | Strana B): ;T568B
Materiál kontaktov (strana A | strana B): Kov, CuZn, pozlátený; Kov, CuSn, pozlátený
Materiál nosiča kontaktov (strana A | strana B): Plast, PA; Plast
Mechanická životnosť (Strana A | Strana B):> 100 párovacích cyklov;> 750 párovacích cyklov
Normy (Strana A | Strana B): IEC 61076-2-109; IEC 60603-7-51
Materiál krytu tienenia (strana A | strana B): ;Kov, CuZn, poniklovaný
Priradenie pinov (strana A | strana B): 1 WHOG, 2 OG; 3 WHGN, 4 GN; 5 WHBN, 6 BN; 7 WHBU, 8 BU; 1 WHOG, 2 OG; 3 WHGN, 4 BU; 5 WHBU, 6 GN; 7 WHBN, 8 BN
Stupeň krytia (namontované) (strana A | strana B): IP65, IP67, IP68; IP20
Prúdová zaťažiteľnosť na pin (pri 40 °C) (strana A | strana B): 0,5 A; 1,0 A
Teplota okolia (strana A | strana B): -30°C...+90°C; -40°C...+70°C
Úroveň znečistenia (strana A | strana B): 2;1
Menovité napätie (strana A | strana B): 50 V AC; 60 V DC; 60 V
menovitý prúd:0,5A
Materiál tela rukoväte (strana A | strana B): Plast, TPU, BK; Plast, TPE, BK

Typ: IE-WASSX8.066-5-IE-RJ45SS8.002/S3500

Kategória výrobku: spojovací kábel

Norma zástrčky: RJ45

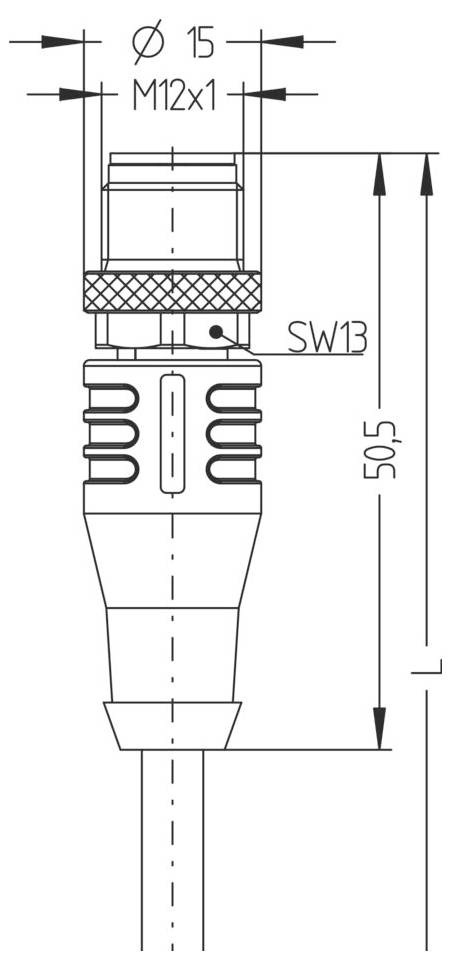

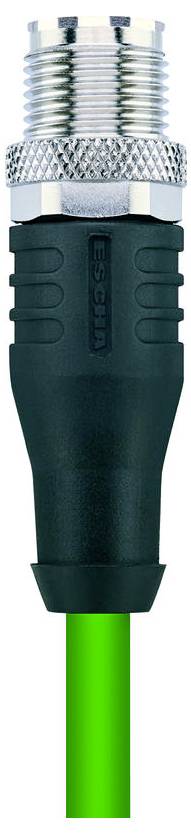

Strana pripojenia A: zástrčka M12, rovná

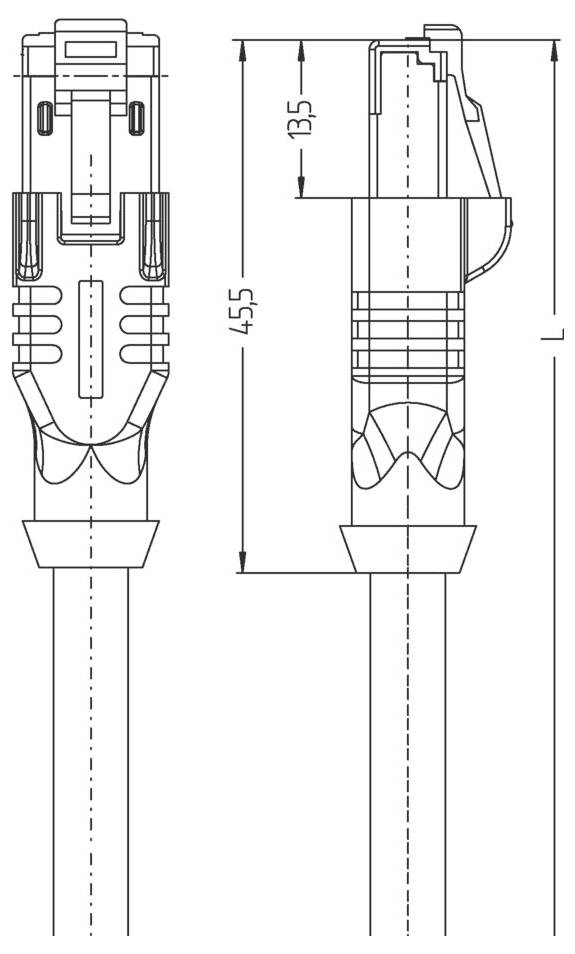

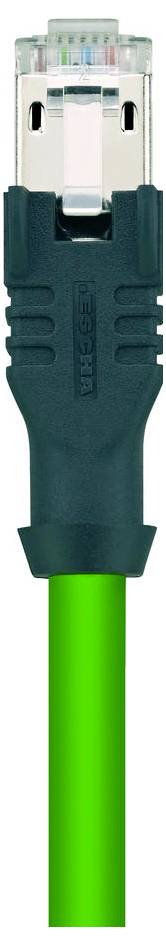

Strana pripojenia B: zástrčka RJ45

Počet pólov: 8

Dĺžka kábla: 5.0 m

Materiál plášťa: PUR

Menovité napätie: 50 V/AC
60 V/DC
60 V

Menovitý prúd: 0.5 A

Menovitý prúd - filter: 500 mA

Vonkajší Ø: 6.40 mm

Prierez vodiča (káble senzor-aktor): 0.14 mm²

Pripojenie: zástrčka M12

Farba: RAL 6018 (zelenožltá)

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: Typ X

Materiál kontaktu: CuZn

Kontaktná plocha: pozlátená

Vlastnosti: bez halogénov

Min. teplota: -40 °C

Max. teplota: 90 °C

Číslo výrobcu: 8053289

Obsah: 1 ks

Priemer: 6.40 mm

Na stiahnutie

Datasheet

Datasheet 3553449 Escha IE-WASSX8.066-5-IE-RJ45SS8.002/S3500 spojovací kábel, 8053289, piny: 8, 5.0 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553449 Escha IE-WASSX8.066-5-IE-RJ45SS8.002/S3500 spojovací kábel, 8053289, piny: 8, 5.0 m, 1 ks

Popis

Tienený PUR kábel pre bezpečný prenos dát priemyselnej triedy v automatizačnej a zbernicovej technológii. Kábel spĺňa požiadavky normy ULStyle 20963 a zodpovedá špecifikáciám Cat7 (elektrické vlastnosti v súlade s normou EN50288-4-2). Materiály a konštrukcia umožňujú zvýšené mechanické namáhanie (oter, ohýbanie, vibrácie atď.) kábla.

Tento text bol preložený strojovo.

Popis

Tienený PUR kábel pre bezpečný prenos dát priemyselnej triedy v automatizačnej a zbernicovej technológii. Kábel spĺňa požiadavky normy ULStyle 20963 a zodpovedá špecifikáciám Cat7 (elektrické vlastnosti v súlade s normou EN50288-4-2). Materiály a konštrukcia umožňujú zvýšené mechanické namáhanie (oter, ohýbanie, vibrácie atď.) kábla.
