Name: Escha IE-WASSY4.029-3-IE-WASSY4.029/S2171 spojovací kábel, 8035526, piny: 4, 3.0 m, 1 ks
Brand: Escha
SKU: 3553386
Availability: BackOrder

Platform for Everything Technical
Rýchle doručenie
Garantované vrátenie tovaru
Odborný predajca už od roku 1923

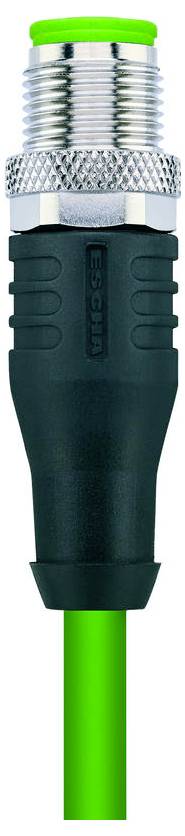

Zelený ethernetový kábel s kovovým konektorom a čiernym plášťom, pohľad zhora.

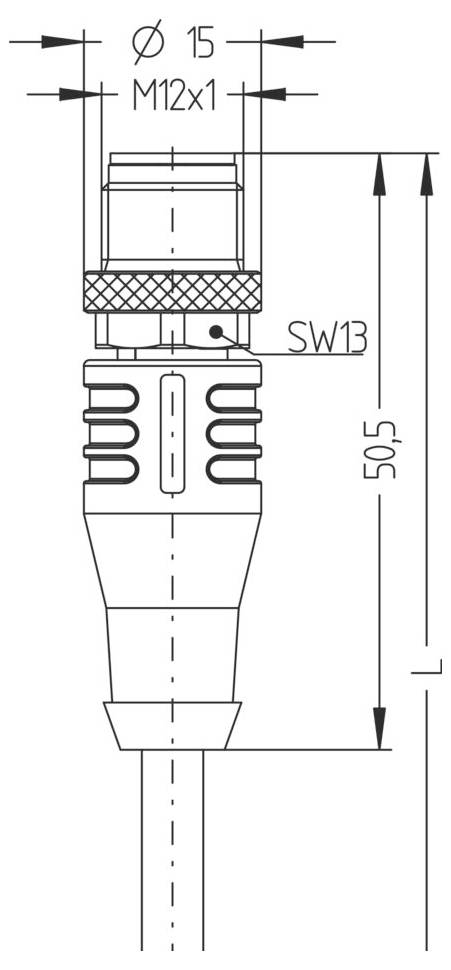

Technický výkres konektora M12 s vyznačenými rozmermi. Priemer 15 mm, dĺžka 50,5 mm, veľkosť závitu M12x1, veľkosť kľúča SW13.

1/2

Kategória výrobku

spojovací kábel

Norma zástrčky

senzorika konektora

Strana pripojenia A

zástrčka M12, rovná

Strana pripojenia B

zástrčka M12, rovná

Počet pólov

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (51,99 € / kus)

51,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Farby žíl: WH, BU, OG, YE
Prierez vodiča: 1 x 4 x AWG22, hviezdicový štvoruholník
Vonkajší priemer puzdra: 6,50 mm
Špeciálne vlastnosti: Spomaľovač horenia, bez halogénov, vysoko flexibilný, odolný voči hydrolýze, bez LABS, odolný voči mikróbom, odolný voči olejom, odolný voči ozónu, PROFINET typ C, recyklovateľný, v súlade s RoHS, odolný voči kyselinám a zásadám, vhodný pre ťažné reťaze, odolný voči morskej vode, UN ECE R 118, odolný voči UV žiareniu
Polomer ohybu (pohyb): 8 x Ø rúry
Polomer ohybu (pevný): 4 x Ø rúry
Bez halogénov: Áno
Kvalita kábla: S2171, PUR, UL
Konštrukcia lankového drôtu: 7 x 0,25 mm
Farba náteru: GN, podobná RAL6018
Materiál izolácie drôtu: FRNC
Materiál plášťa kábla: PUR
Menovité napätie kábla: 600 V UL
Použitie ťažnej reťaze: 3 milióny cyklov ohýbania
Teplotný rozsah (pri pohybe): -30°C...+70°C
Teplotný rozsah (pevný): -40°C...+75°C
Menovité napätie (strana A | strana B): 60 V
Kontaktný odpor (strana A | strana B): 5 mΩ
Izolačný odpor (strana A | strana B): ≥108 Ω
Materiál tela rukoväte (strana A | strana B): Plast, TPU, BK
Materiál kontaktov (strana A | strana B): Kov, CuSn, pozlátený
Materiál nosiča kontaktov (strana A | strana B): Plast, TPU, GN
Materiál krytu (strana A | strana B): Kov, CuZn, poniklovaný
Mechanická životnosť (Strana A | Strana B):> 100 párovacích cyklov
Normy (Strana A | Strana B): IEC 61076-2-101
Priradenie pinov (strana A | strana B): 1 YE, 2 WH, 3 OG, 4 BU
Počet pólov (strana A | strana B): 4
Stupeň krytia (namontované) (strana A | strana B): IP65, IP67, IP68
Prúdová zaťažiteľnosť na pin (pri 40 °C) (strana A | strana B): 4,0 A
Teplota okolia (strana A | strana B): -30°C...+90°C
Úroveň znečistenia (strana A | strana B): 3
Tienenie (Strana A | Strana B): S tienením
Konektory (Strana A | Strana B): Priame zástrčky M12
Prenosové charakteristiky (strana A | strana B): Cat5e
Prenosové charakteristiky: Cat5e
Kódovanie (Strana A | Strana B): D

Typ: IE-WASSY4.029-3-IE-WASSY4.029/S2171

Kategória výrobku: spojovací kábel

Norma zástrčky: senzorika konektora

Strana pripojenia A: zástrčka M12, rovná

Strana pripojenia B: zástrčka M12, rovná

Počet pólov: 4

Dĺžka kábla: 3.0 m

Materiál plášťa: PUR

Menovité napätie: 60 V

Menovitý prúd: 4.0 A

Menovitý prúd - filter: 4 A

Vonkajší Ø: 6.50 mm

Pripojenie: zástrčka M12

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: typ D

Materiál kontaktu: CuSn pozlátené

Min. teplota: -40 °C

Max. teplota: 75 °C

Číslo výrobcu: 8035526

Obsah: 1 ks

Priemer: 6.50 mm

Na stiahnutie

Datasheet

Datasheet 3553386 Escha IE-WASSY4.029-3-IE-WASSY4.029/S2171 spojovací kábel, 8035526, piny: 4, 3.0 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553386 Escha IE-WASSY4.029-3-IE-WASSY4.029/S2171 spojovací kábel, 8035526, piny: 4, 3.0 m, 1 ks

Popis

Tienený PUR kábel pre bezpečný prenos dát priemyselnej triedy v automatizačnej a zbernicovej technológii. Kábel je overený CMX a spĺňa požiadavky Cat5e (elektrické vlastnosti v súlade s normou EN50288-2-1). Materiály a konštrukcia umožňujú zvýšené mechanické namáhanie (oter, ohýbanie, vibrácie atď.) potrubia. Použitie v ťažných reťaziach s až 3 miliónmi cyklov ohybu je možné bez rizika.
