Name: Escha PL-4HM12-S5-3K5 rozdeľovač a adaptér pre senzory - aktory, 8075821, piny: 4+PE, 1 ks
Brand: Escha
SKU: 3553484
Availability: BackOrder

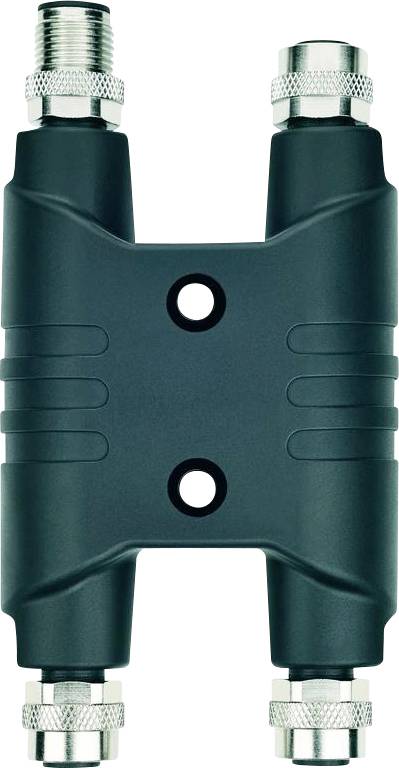

Koaxiálny káblový rozbočovač so štyrmi prípojkami a čiernym, obdĺžnikovým telesom, používaný na rozdelenie signálu z jediného vstupu do viacerých výstupov.

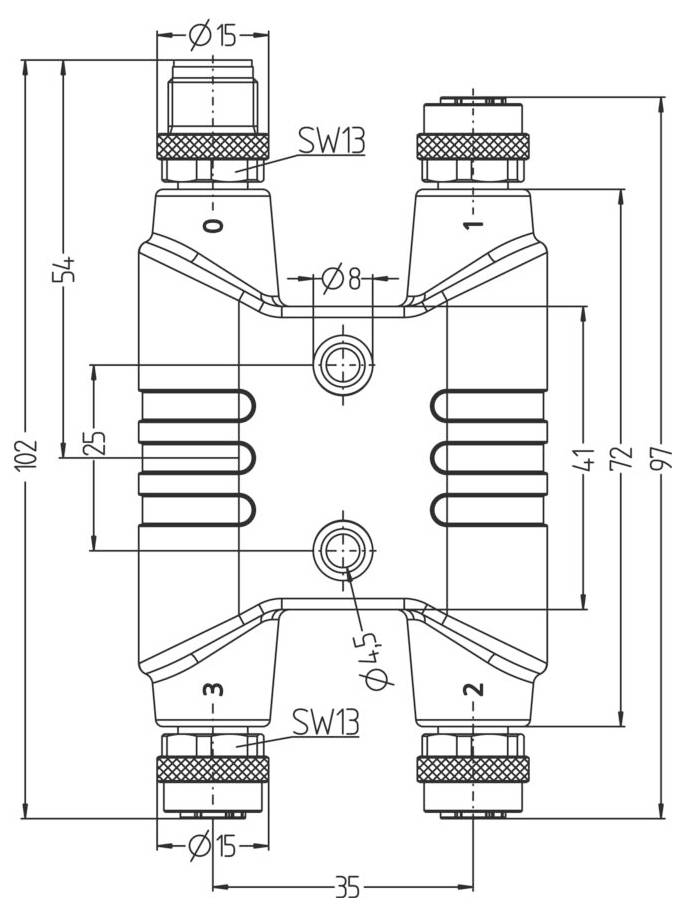

Technický diagram kovového konektora s vyznačenými rozmermi. Rozmery zahŕňajú celkovú výšku 102 mm, šírku 54 mm a rôzne priemery.

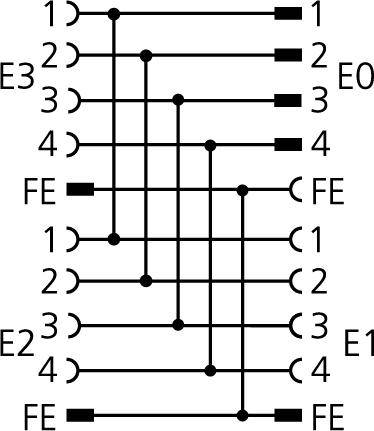

Diagram prepínača 4x4 Cross-bar s pripojeniami medzi vstupmi E0, E1, E2, E3 a výstupmi FE, pričom každý má štyri linky označené 1 až 4.

1/3

Kategória výrobku

rozdeľovač a adaptér pre senzory - aktory

Prevedenie

adaptér

Strana pripojenia A

zástrčka M12, rovná

Strana pripojenia B

zásuvka M12, rovná

Počet pólov

4+PE

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (99,99 € / kus)

99,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Izolačný odpor: ≥108 Ω
Materiál tesnenia (puzdro): FPM/FKM
Materiál tela rukoväte: Plast, TPU, BK
Mechanická životnosť:> 100 párovacích cyklov
Normy: IEC 61076-2-111
Stupeň krytia (namontovaný): IP65, IP67, IP68
Teplota okolia: -30°C...+90°C
Stupeň znečistenia: 3
Menovité napätie (strana A | strana B): 63 V DC
Materiál kontaktov (strana A | strana B): Kov, CuZn, pozlátený
Materiál nosiča kontaktov (strana A | strana B): Plast, PA, BK
Materiál krytu (strana A | strana B): Kov, CuZn, poniklovaný
Počet pólov (strana A | strana B): 4+FE
Menovitý prúd na pin (pri 40 °C) (strana A | strana B): 16 A
Výstup (strana A | strana B): Zástrčka, M12; Zásuvka, M12
Kódovanie (Strana A | Strana B): L

Typ: PL-4HM12-S5-3K5

Kategória výrobku: rozdeľovač a adaptér pre senzory - aktory

Prevedenie: adaptér

Strana pripojenia A: zástrčka M12, rovná

Strana pripojenia B: zásuvka M12, rovná

Počet pólov: 4+PE

Menovité napätie: 63 V/DC

Menovitý prúd: 16 A

Menovitý prúd - filter: 16 A

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: L

Materiál kontaktu: CuZn

Kontaktná plocha: pozlátená

Min. teplota: -30 °C

Max. teplota: 90 °C

Číslo výrobcu: 8075821

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 3553484 Escha PL-4HM12-S5-3K5 rozdeľovač a adaptér pre senzory - aktory, 8075821, piny: 4+PE, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553484 Escha PL-4HM12-S5-3K5 rozdeľovač a adaptér pre senzory - aktory, 8075821, piny: 4+PE, 1 ks

Popis

Štandardná pripojovacia technológia ESCHA predstavuje rozmanitosť, kvalitu a spoľahlivosť v triedach ochrany IP67, IP68 a IP69. Vďaka rôznym prevedeniam, kódovaniu a širokej škále kvalít káblov nájdete správne riešenie pre každú aplikáciu. Či už ide o kruhové konektory M8, M12 alebo M23, RJ45 alebo ventilové konektory – všetky produkty sú dostupné v mnohých dĺžkach káblov. Praktické rozdeľovače T a Y, konektory do panelu, adaptéry a I/O moduly umožňujú flexibilné konfigurácie zapojenia.

Tento text bol preložený strojovo.
