Name: Escha WASC12L neupravený zástrčkový konektor pre senzory - aktory, 8031860, piny: 12, 1 ks
Brand: Escha
SKU: 3553383
Availability: BackOrder

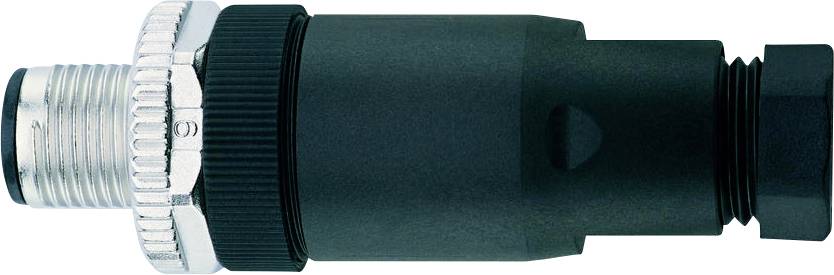

Detailný záber priemyselného konektora valcovitého tvaru so závitovými kovovými a čiernymi plastovými komponentmi, používaný na zabezpečené elektrické pripojenia.

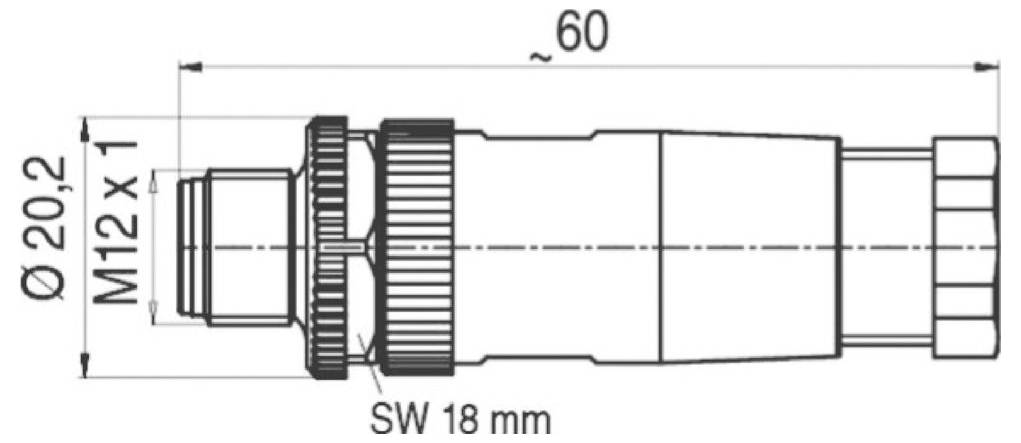

Technický diagram M12 konektora s rozmermi: dĺžka približne 60 mm, priemer 20,2 mm a šírka cez plochy 18 mm.

1/2

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Strana pripojenia A

zástrčka M12, rovná

Počet pólov

Menovité napätie

30 V

Menovitý prúd

2.0 A

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (39,99 € / kus)

39,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Menovité napätie: 30V
Izolačný odpor: ≥10⁸ Ω
Materiál tela rukoväte: Plast, PA, BK
Materiál kontaktov: Kov, CuZn, pozlátený
Materiál nosiča kontaktov: plast, PA, BK
Mechanická životnosť:> 100 párovacích cyklov
Normy: IEC 61076-2-101
Počet pólov: 12
Stupeň krytia (namontovaný): IP67
Konektor: Zástrčka, priama, M12
Prúdová zaťažiteľnosť na pin (pri 40 °C): 2,0 A
Teplota okolia: -40°C...+85°C
Stupeň znečistenia: 3
Kódovanie: A
Kontaktný odpor: 3 mΩ
Materiál krytu: Kov, GD-ZN, poniklovaný
Typ pripojenia: Spájkované pripojenie
Prierez pripojenia: Max. 0,25 mm²
Priemer kábla: 6...8 mm

Druh obalu: Piece

Typ: WASC12L

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Strana pripojenia A: zástrčka M12, rovná

Počet pólov: 12

Menovité napätie: 30 V

Menovitý prúd: 2.0 A

Menovitý prúd - filter: 2 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Prierez vodiča (káble senzor-aktor): 0.25 mm²

Pripojenie: spájkovaný konektor

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: typ A

Materiál kontaktu: CuZn

Maximálny prierez: 0.25 mm²

Vlastnosti: kódové označenie A

Min. teplota: -40 °C

Max. teplota: 85 °C

Číslo výrobcu: 8031860

Obsah: 1 ks

Ø kábla do: 8 mm

Ø kábla od: 6 mm

Priemer kábla (rozsah): 6 - 8 mm

Na stiahnutie

Datasheet

Datasheet 3553383 Escha WASC12L neupravený zástrčkový konektor pre senzory - aktory, 8031860, piny: 12, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553383 Escha WASC12L neupravený zástrčkový konektor pre senzory - aktory, 8031860, piny: 12, 1 ks

Popis

Štandardná pripojovacia technológia ESCHA predstavuje rozmanitosť, kvalitu a spoľahlivosť v triedach ochrany IP67, IP68 a IP69. Vďaka rôznym prevedeniam, kódovaniu a širokej škále kvalít káblov nájdete správne riešenie pre každú aplikáciu. Či už ide o kruhové konektory M8, M12 alebo M23, RJ45 alebo ventilové konektory – všetky produkty sú dostupné v mnohých dĺžkach káblov. Praktické rozdeľovače T a Y, konektory do panelu, adaptéry a I/O moduly umožňujú flexibilné konfigurácie zapojenia.
