Name: Escha WASC8K neupravený zástrčkový konektor pre senzory - aktory, 8021863, piny: 8, 1 ks
Brand: Escha
SKU: 3553368
Availability: BackOrder

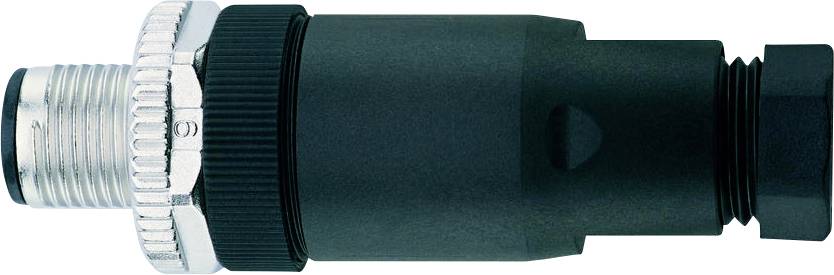

Priemyselný konektor z kovu a plastu, valcovitého tvaru, s nástrčným závitom a zaisťovacím mechanizmom.

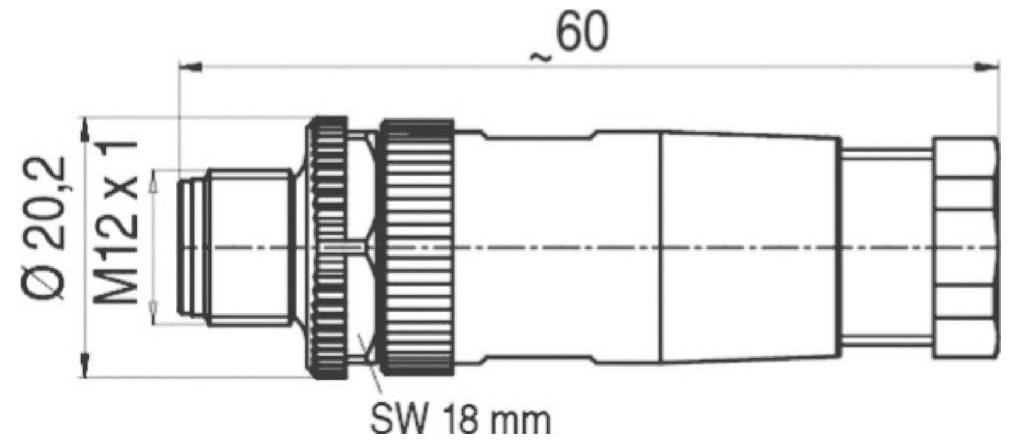

Technický výkres valcového konektora. Rozmery sú označené ako 'Ø 20,2', dĺžka '60', závit 'M12 x 1'; veľkosť kľúča 'SW 18 mm'.

1/2

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Norma zástrčky

senzorika konektora

Strana pripojenia A

zástrčka M12, rovná

Počet pólov

Menovité napätie

30 V

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (30,99 € / kus)

30,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Menovité napätie: 30V
Izolačný odpor: ≥10⁸ Ω
Materiál tela rukoväte: Plast, PA, BK
Materiál kontaktov: Kov, CuZn, pozlátený
Materiál nosiča kontaktov: plast, PA, BK
Mechanická životnosť:> 100 párovacích cyklov
Normy: IEC 61076-2-101
Počet pólov: 8
Stupeň krytia (namontovaný): IP67
Konektor: Zástrčka, priama, M12
Prúdová zaťažiteľnosť na pin (pri 40 °C): 2,0 A
Teplota okolia: -40°C...+85°C
Stupeň znečistenia: 3
Kódovanie: A
Kontaktný odpor: 3 mΩ
Materiál krytu: Kov, GD-ZN, poniklovaný
Typ pripojenia: Skrutkové/svorkové pripojenie
Prierez pripojenia: Max. 0,5 mm²
Priemer kábla: 6...8 mm

Druh obalu: Piece

Typ: WASC8K

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Norma zástrčky: senzorika konektora

Strana pripojenia A: zástrčka M12, rovná

Počet pólov: 8

Menovité napätie: 30 V

Menovitý prúd: 2.0 A

Menovitý prúd - filter: 2 A

Prierez pripojovacieho vodiča (max.): 0.5 mm²

Prierez vodiča (káble senzor-aktor): 0.5 mm²

Pripojenie: skrutková svorka

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: typ A

Materiál kontaktu: CuZn

Kontaktná plocha: pozlátená

Maximálny prierez: 0.5 mm²

Min. teplota: -40 °C

Max. teplota: 85 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 8021863

Obsah: 1 ks

Ø kábla do: 8 mm

Ø kábla od: 6 mm

Priemer kábla (rozsah): 6 - 8 mm

Na stiahnutie

Datasheet

Datasheet 3553368 Escha WASC8K neupravený zástrčkový konektor pre senzory - aktory, 8021863, piny: 8, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553368 Escha WASC8K neupravený zástrčkový konektor pre senzory - aktory, 8021863, piny: 8, 1 ks

Popis

Štandardná pripojovacia technológia ESCHA predstavuje rozmanitosť, kvalitu a spoľahlivosť v triedach ochrany IP67, IP68 a IP69. Vďaka rôznym prevedeniam, kódovaniu a širokej škále kvalít káblov nájdete správne riešenie pre každú aplikáciu. Či už ide o kruhové konektory M8, M12 alebo M23, RJ45 alebo ventilové konektory – všetky produkty sú dostupné v mnohých dĺžkach káblov. Praktické rozdeľovače T a Y, konektory do panelu, adaptéry a I/O moduly umožňujú flexibilné konfigurácie zapojenia.
