Escha WASCS5K neupravený zástrčkový konektor pre senzory - aktory, 8068911, piny: 5, 1 ks

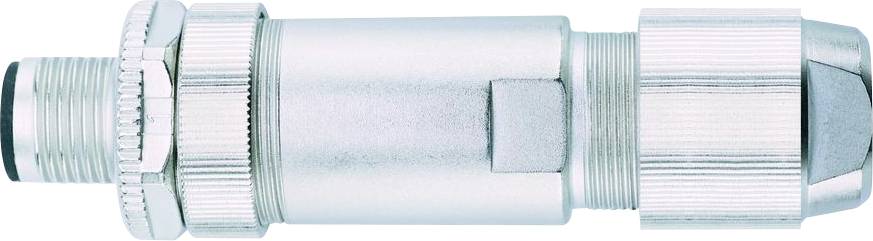

Strieborný, kovový priemyselný konektor so závitovými koncami, navrhnutý pre spoľahlivé pripojenie v strojárenstve alebo elektronických zariadeniach.

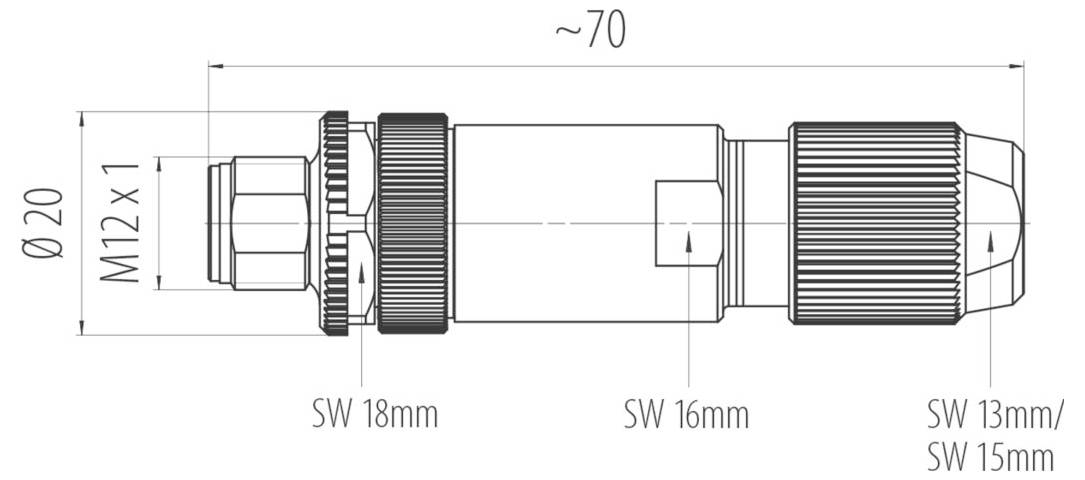

Diagram valcovitého konektora, označený 'M12 x 1', s rozmermi 20 mm priemer a 70 mm dĺžka. Sekcie označené ako SW 18 mm, SW 16 mm, SW 13 mm/SW 15 mm.

1/2

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Norma zástrčky

senzorika konektora

Strana pripojenia A

zástrčka M12, rovná

Počet pólov

Menovité napätie

60 V

Datasheety: (PDF)

Čoskoro k dispozícii

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (19,50 € / kus)

19,50 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Menovité napätie: 60 V
Izolačný odpor: ≥10⁸ Ω
Materiál tela rukoväte: Zinkový odliatok, poniklovaný
Materiál kontaktov: Kov, CuZn, pozlátený
Materiál nosiča kontaktov: plast, PA, BK
Mechanická životnosť:> 100 párovacích cyklov
Normy: IEC 61076-2-101
Počet pólov: 5
Stupeň krytia (namontovaný): IP67
Konektor: Zástrčka, priama, M12
Prúdová zaťažiteľnosť na pin (pri 40 °C): 4,0 A
Teplota okolia: -40°C...+85°C
Stupeň znečistenia: 3
Kódovanie: A
Kontaktný odpor: 3 mΩ
Materiál krytu: Kov, CuZn
Tienenie: S tienením
Typ pripojenia: Skrutkové/svorkové pripojenie
Prierez pripojenia: Max. 0,75 mm²
Priemer kábla: 5...8 mm

Typ: WASCS5K

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Norma zástrčky: senzorika konektora

Strana pripojenia A: zástrčka M12, rovná

Počet pólov: 5

Menovité napätie: 60 V

Menovitý prúd: 4.0 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.75 mm²

Prierez vodiča (káble senzor-aktor): 0.75 mm²

Pripojenie: skrutková svorka

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M12

Kódovanie: typ A

Materiál kontaktu: CuZn

Maximálny prierez: 0.75 mm²

Vlastnosti: tienený

Min. teplota: -40 °C

Max. teplota: 85 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 8068911

Obsah: 1 ks

Ø kábla do: 8 mm

Ø kábla od: 5 mm

Priemer kábla (rozsah): 5 - 8 mm

Na stiahnutie

Datasheet

Datasheet 3553474 Escha WASCS5K neupravený zástrčkový konektor pre senzory - aktory, 8068911, piny: 5, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553474 Escha WASCS5K neupravený zástrčkový konektor pre senzory - aktory, 8068911, piny: 5, 1 ks

Popis

Štandardná pripojovacia technológia ESCHA predstavuje rozmanitosť, kvalitu a spoľahlivosť v triedach ochrany IP67, IP68 a IP69. Vďaka rôznym prevedeniam, kódovaniu a širokej škále kvalít káblov nájdete správne riešenie pre každú aplikáciu. Či už ide o kruhové konektory M8, M12 alebo M23, RJ45 alebo ventilové konektory – všetky produkty sú dostupné v mnohých dĺžkach káblov. Praktické rozdeľovače T a Y, konektory do panelu, adaptéry a I/O moduly umožňujú flexibilné konfigurácie zapojenia.
