Name: Escha WWAKC4K neupravený zástrčkový konektor pre senzory - aktory, 8004808, piny: 4, 1 ks
Brand: Escha
SKU: 3553342
Availability: BackOrder

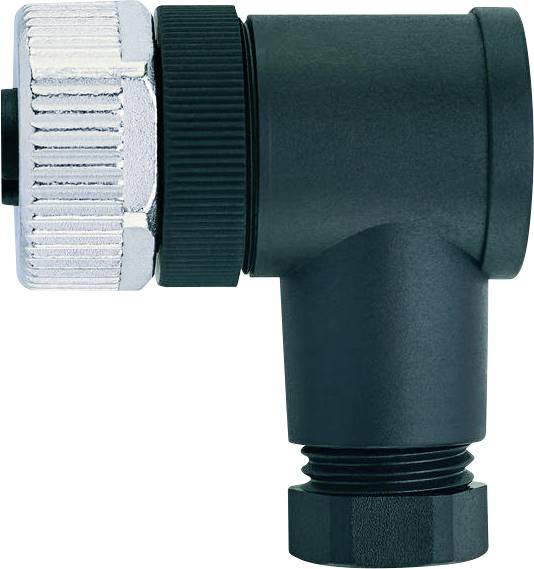

Čierny plastový inštalatérsky spoj s strieborným kovovým uzáverom na jednom konci, používaný na pripojenie rúrok v pravom uhle.

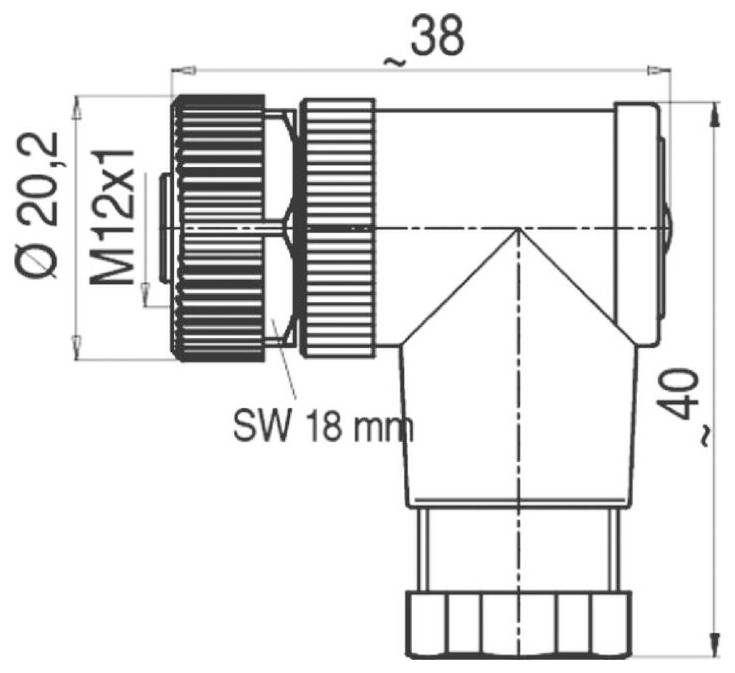

Technický výkres lakťového konektora s rozmermi: dĺžka 38 mm, výška 40 mm, priemer 20,2 mm, veľkosť závitu M12x1, veľkosť kľúča SW 18 mm.

Kruhový diagram s očíslovanými sekciami: 1, 2, 3, 4. Šípka smeruje nadol od kruhu, čo naznačuje postup alebo tok.

1/3

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Norma zástrčky

senzorika konektora

Strana pripojenia A

zásuvka M12, zahnutá

Počet pólov

Menovité napätie

250 V

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (8,49 € / kus)

8,49 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Menovité napätie: 250 V
Izolačný odpor: ≥108 Ω
Materiál tesnenia (puzdro): FPM/FKM
Materiál tela rukoväte: Plast, PBT/PA, BK
Materiál kontaktu: Kov, CuZn, CuSnZn
Materiál nosiča kontaktov: plast, PA, BK
Mechanická životnosť:> 50 párovacích cyklov
Normy: IEC 61076-2-101
Počet pólov: 4
Stupeň krytia (namontovaný): IP67
Konektor: Zásuvka, uhlová, M12
Prúdová zaťažiteľnosť na pin (pri 40 °C): 4,0 A
Teplota okolia: -40°C...+85°C
Stupeň znečistenia: 3
Kódovanie: A
Kontaktný odpor: 8 mΩ
Materiál krytu: Kov, GD-ZN, poniklovaný
Typ pripojenia: Skrutkové/svorkové pripojenie
Prierez pripojenia: Max. 0,75 mm²
Priemer kábla: 4...6 mm

Typ: WWAKC4K

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Norma zástrčky: senzorika konektora

Strana pripojenia A: zásuvka M12, zahnutá

Počet pólov: 4

Menovité napätie: 250 V

Menovitý prúd: 4.0 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.75 mm²

Vonkajší Ø: 6 mm

Prierez vodiča (káble senzor-aktor): 0.75 mm²

Pripojenie: skrutková svorka

Typ závitu, šírka pripojenie: M12

Kódovanie: typ A

Materiál kontaktu: CuSnZn

Maximálny prierez: 0.75 mm²

Vlastnosti: kódové označenie A

Min. teplota: -40 °C

Max. teplota: 85 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 8004808

Obsah: 1 ks

Priemer: 6 mm

Ø kábla do: 6 mm

Ø kábla od: 4 mm

Priemer kábla (rozsah): 4 - 6 mm

Na stiahnutie

Datasheet

Datasheet 3553342 Escha WWAKC4K neupravený zástrčkový konektor pre senzory - aktory, 8004808, piny: 4, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553342 Escha WWAKC4K neupravený zástrčkový konektor pre senzory - aktory, 8004808, piny: 4, 1 ks

Popis

Štandardná pripojovacia technológia ESCHA predstavuje rozmanitosť, kvalitu a spoľahlivosť v triedach ochrany IP67, IP68 a IP69. Vďaka rôznym prevedeniam, kódovaniu a širokej škále kvalít káblov nájdete správne riešenie pre každú aplikáciu. Či už ide o kruhové konektory M8, M12 alebo M23, RJ45 alebo ventilové konektory – všetky produkty sú dostupné v mnohých dĺžkach káblov. Praktické rozdeľovače T a Y, konektory do panelu, adaptéry a I/O moduly umožňujú flexibilné konfigurácie zapojenia.

Tento text bol preložený strojovo.
