Name: Escha WWAKC8K neupravený zástrčkový konektor pre senzory - aktory, 8041146, piny: 8, 1 ks
Brand: Escha
SKU: 3553387
Availability: InStock

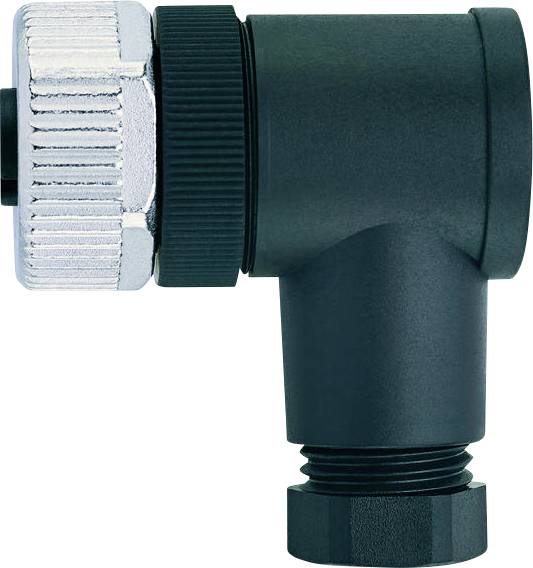

Čierny a strieborný kovový pravoúhly konektor s závitovými koncami, používaný na pripájanie káblov alebo potrubí, zobrazený na bielom pozadí.

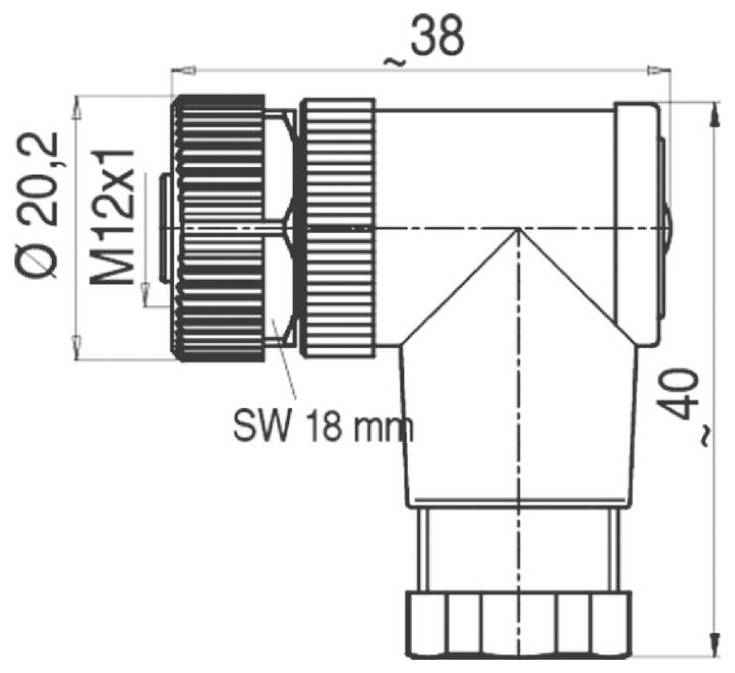

Technický diagram konektora s rozmermi: 38 mm dĺžka, 40 mm výška, 20,2 mm priemer. Označenia zahŕňajú 'M12x1' a 'SW 18 mm'.

Vedro s prúdom vody a očíslovanými sitami: 1 až 8.

1/3

Kategória výrobku

neupravený zástrčkový konektor pre senzory - aktory

Strana pripojenia A

zásuvka M12, zahnutá

Počet pólov

Menovité napätie

30 V

Menovitý prúd

2.0 A

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 29. 10.

8 Ks

Počet

Celkom (30,99 € / kus)

30,99 €

s DPH

Už len 8 Ks skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Menovité napätie: 30V
Izolačný odpor: ≥10⁸ Ω
Materiál tela rukoväte: Plast, PBT/PA, BK
Materiál kontaktov: Kov, CuZn, pozlátený
Materiál nosiča kontaktov: plast, PA, BK
Mechanická životnosť:> 100 párovacích cyklov
Normy: IEC 61076-2-101
Počet pólov: 8
Stupeň krytia (namontovaný): IP67
Konektor: Zásuvka, uhlová, M12
Prúdová zaťažiteľnosť na pin (pri 40 °C): 2,0 A
Teplota okolia: -40°C...+85°C
Stupeň znečistenia: 3
Kódovanie: A
Kontaktný odpor: 3 mΩ
Materiál krytu: Kov, GD-ZN, poniklovaný
Typ pripojenia: Skrutkové/svorkové pripojenie
Prierez pripojenia: Max. 0,5 mm²
Priemer kábla: 6...8 mm

Druh obalu: Piece

Typ: WWAKC8K

Kategória výrobku: neupravený zástrčkový konektor pre senzory - aktory

Strana pripojenia A: zásuvka M12, zahnutá

Počet pólov: 8

Menovité napätie: 30 V

Menovitý prúd: 2.0 A

Menovitý prúd - filter: 2 A

Prierez pripojovacieho vodiča (max.): 0.5 mm²

Prierez vodiča (káble senzor-aktor): 0.5 mm²

Pripojenie: skrutková svorka

Typ závitu, šírka pripojenie: M12

Kódovanie: typ A

Materiál kontaktu: CuZn

Maximálny prierez: 0.5 mm²

Vlastnosti: kódové označenie A

Min. teplota: -40 °C

Max. teplota: 85 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 8041146

Obsah: 1 ks

Ø kábla do: 8 mm

Ø kábla od: 6 mm

Priemer kábla (rozsah): 6 - 8 mm

Na stiahnutie

Datasheet

Datasheet 3553387 Escha WWAKC8K neupravený zástrčkový konektor pre senzory - aktory, 8041146, piny: 8, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553387 Escha WWAKC8K neupravený zástrčkový konektor pre senzory - aktory, 8041146, piny: 8, 1 ks

Popis

Štandardná pripojovacia technológia ESCHA predstavuje rozmanitosť, kvalitu a spoľahlivosť v triedach ochrany IP67, IP68 a IP69. Vďaka rôznym prevedeniam, kódovaniu a širokej škále kvalít káblov nájdete správne riešenie pre každú aplikáciu. Či už ide o kruhové konektory M8, M12 alebo M23, RJ45 alebo ventilové konektory – všetky produkty sú dostupné v mnohých dĺžkach káblov. Praktické rozdeľovače T a Y, konektory do panelu, adaptéry a I/O moduly umožňujú flexibilné konfigurácie zapojenia.
