Escha Y-WASS5-2WAKS5 rozdeľovač a adaptér pre senzory - aktory, 8056694, piny: 5, 1 ks

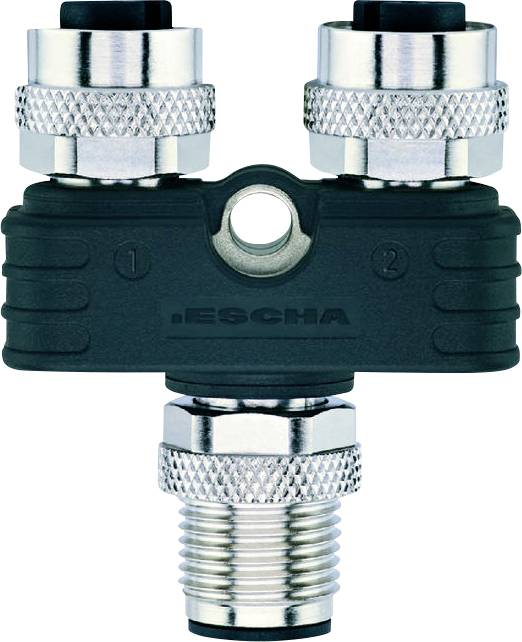

Y-tvarový elektrický konektor s dvoma vstupnými portami označenými 1 a 2, a jedným výstupným portom v spodnej časti, s kovovým a čiernym dizajnom.

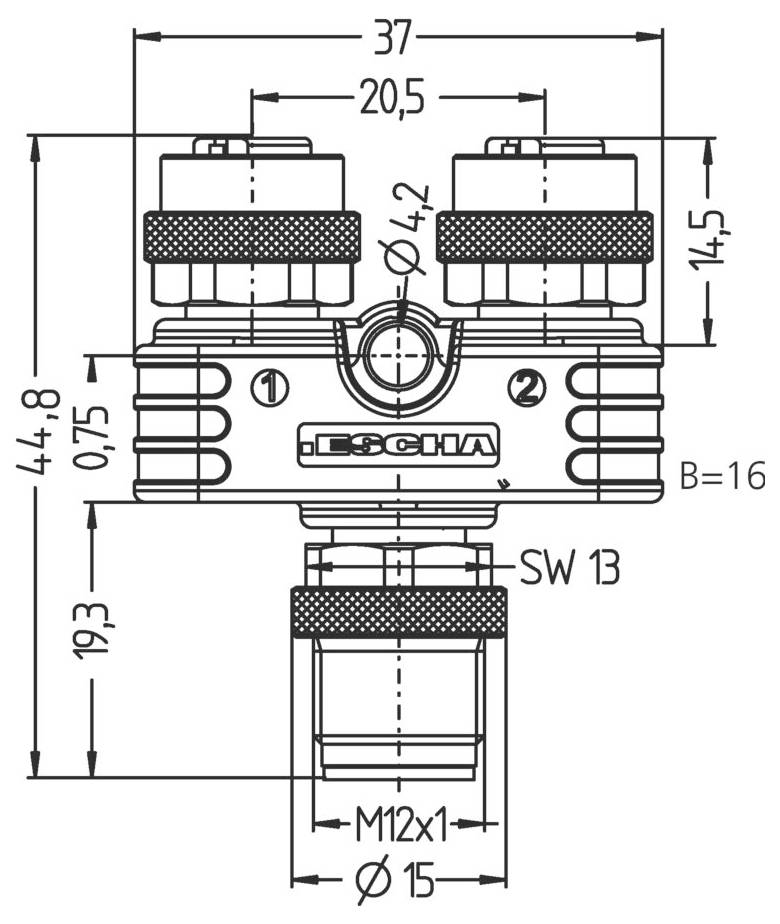

Technický výkres mechanickej komponenty s rozmermi: 37 mm šírka, 44,8 mm výška. Obsahuje označenú sekciu 'ESCOHA'.

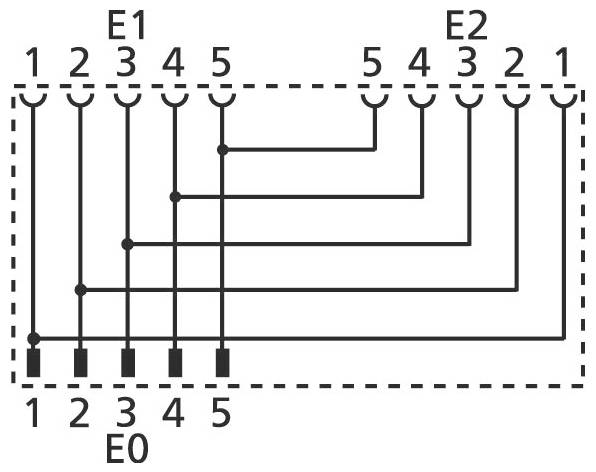

Elektronická schéma obvodu zobrazujúca zapojenia s označeniami E0, E1, E2, číslovanými od 1 do 5 na E0 a E1, a od 5 do 1 na E2.

1/3

Kategória výrobku

rozdeľovač a adaptér pre senzory - aktory

Strana pripojenia A

zástrčka M12, rovná

Strana pripojenia B

zásuvka M12, rovná

Počet pólov

Menovité napätie

60 V

Datasheety: (PDF)

Čoskoro k dispozícii

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (56,90 € / kus)

56,90 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Izolačný odpor: ≥10⁸ Ω
Materiál tesnenia (puzdro): FPM/FKM
Materiál tela rukoväte: Plast, TPU, BK
Mechanická životnosť:> 100 párovacích cyklov
Normy: IEC 61076-2-101
Stupeň krytia (namontovaný): IP65, IP67, IP68
Teplota okolia: -30°C...+90°C
Stupeň znečistenia: 3
Tienenie: S tienením
Menovité napätie (strana A | strana B): 60 V
Materiál kontaktov (strana A | strana B): Kov, CuZn, pozlátený
Materiál nosiča kontaktov (strana A | strana B): Plast, TPU, BK
Materiál krytu (strana A | strana B): Kov, CuZn, poniklovaný
Počet pólov (strana A | strana B): 5
Menovitý prúd na pin (pri 40 °C) (strana A | strana B): 4 A
Výstup (strana A | strana B): Zástrčka, M12; Zásuvka, M12
Kódovanie (Strana A | Strana B): A

Typ: Y-WASS5-2WAKS5

Kategória výrobku: rozdeľovač a adaptér pre senzory - aktory

Strana pripojenia A: zástrčka M12, rovná

Strana pripojenia B: zásuvka M12, rovná

Počet pólov: 5

Menovité napätie: 60 V

Menovitý prúd: 4 A

Menovitý prúd - filter: 4 A

Kódovanie: typ A

Materiál kontaktu: CuZn

Číslo výrobcu: 8056694

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 3553455 Escha Y-WASS5-2WAKS5 rozdeľovač a adaptér pre senzory - aktory, 8056694, piny: 5, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553455 Escha Y-WASS5-2WAKS5 rozdeľovač a adaptér pre senzory - aktory, 8056694, piny: 5, 1 ks

Popis

Štandardná pripojovacia technológia ESCHA predstavuje rozmanitosť, kvalitu a spoľahlivosť v triedach ochrany IP67, IP68 a IP69. Vďaka rôznym prevedeniam, kódovaniu a širokej škále kvalít káblov nájdete správne riešenie pre každú aplikáciu. Či už ide o kruhové konektory M8, M12 alebo M23, RJ45 alebo ventilové konektory – všetky produkty sú dostupné v mnohých dĺžkach káblov. Praktické rozdeľovače T a Y, konektory do panelu, adaptéry a I/O moduly umožňujú flexibilné konfigurácie zapojenia.
