Espressif vývojová doska ESP32-DevKitC-VE

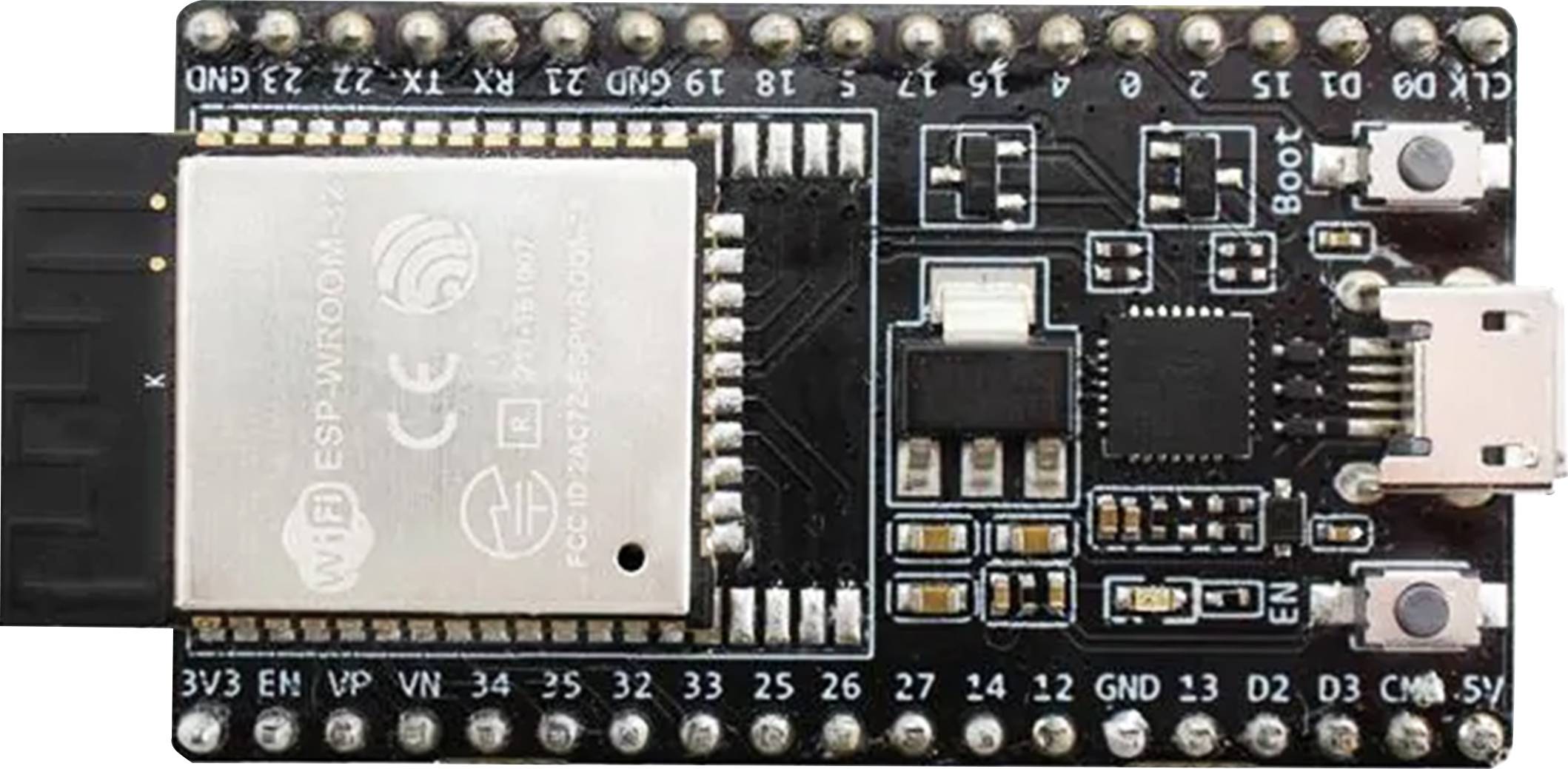

Mikroprocesorová doska s modulom ESP-WROOM-32, USB portom a viacerými pinmi pre rôzne vstupné a výstupné funkcie.

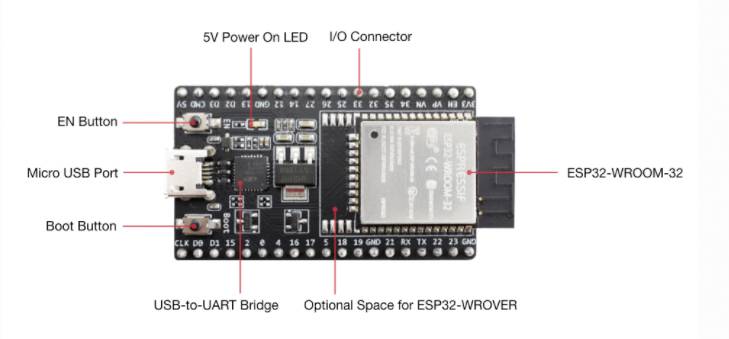

Mikroprocesorová doska s modulom ESP32. Označené sú: EN tlačidlo, Micro-USB port, Boot tlačidlo, I/O konektor, LED, USB-na-UART most.

Pinout ESP32 DevKitC: znázorňuje GPIO piny, ich označenia a funkcie ako ADC, UART, I2C. Špecifikácie: dual-core, Wi-Fi, Bluetooth.

Detailný záber počítačovej dosky plošných spojov s viacerými mikroprocesormi, zameraný na centrálny modrý čip na vysoko podrobnej elektronickej schéme.

1/4

Datasheety: (PDF)

Doručenie: Št 10. 9.

89 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (14,63 € / kus)

14,63 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Vývojová súprava Espressif ESP32-DevKitC-VE

Výkonný radič ESP32 verzie 5
Vhodné pre siete snímačov s nižším výkonom / kódovanie hlasu / streamovanie hudby / dekódovanie MP3 / WiFi / BT
integruje ESP32-WROVER-B
32Mbit Flash
64Mbit PSRAM

Technické parametre

Počet jadier procesora: 2 x

Kategória výrobku: vývojová doska

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2383855 Espressif vývojová doska ESP32-DevKitC-VE

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2383855 Espressif vývojová doska ESP32-DevKitC-VE

Popis

ESP32-DevKitC V4 je malá vývojová doska založená na ESP32 od spoločnosti Espressif. Väčšina I / O pinov je vylomená v záhlaví pinov na oboch stranách pre ľahké pripojenie. Vývojári môžu buď pripojiť periférne zariadenia prepojkami, alebo namontovať ESP32-DevKitC V4 na kontaktné pole.

Prehľad najdôležitejších komponentov, rozhraní a ovládacích prvkov dosky ESP32-DevKitC V4:
ESP32-WROOM-32: Modul s ESP32
EN: resetovacie tlačidlo
Boot: tlačidlo Stiahnuť. Podržte tlačidlo Boot a potom stlačením tlačidla EN vstúpte do režimu sťahovania, aby ste stiahli firmvér cez sériový port.
Most USB-UART: Jeden USB-UART-Bridge-Chip ponúka prenosové rýchlosti až 3 Mbit / s.
Pripojenie Micro USB: USB rozhranie. Napájanie dosky, ako aj komunikačné rozhranie medzi počítačom a modulom ESP32.
Prevádzková LED 5V: Svieti, keď je k doske pripojené USB alebo externé napájanie 5V. Podrobnosti nájdete v schémach zapojenia v súvisiacich dokumentoch.
I / O: Väčšina kolíkov na module ESP sa vylomila v záhlaví kolíkov na obvodovej doske. Môžete naprogramovať ESP32 tak, aby aktivoval viac funkcií ako PWM, ADC, DAC, I2C, I2S, SPI atď.

Možnosti napájania
Existujú tri vzájomne sa vylučujúce spôsoby napájania dosky:
- Pripojenie Micro USB, štandardné napájanie
- Kolíky zástrčky 5V / GND
- Kolíky zástrčky 3V3 / GND
