Exsys Exsys EX-44388 - Serieller Adapter - PCIe Low-Profile karta PCI-Express
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (215,45 € / kus)
215,45 €
bez DPH.
Doprava zadarmo
Vstavaný sériový port rozhrania/adaptér EXSYS EX-44388
Hlavné benefity
- Vstavaný
- Hostiteľské rozhranie: PCIe
- Výstupné rozhranie: Sériové
Technické parametre
- Kategória výrobku
karta PCI-Express
- Prevedenie
adaptér
- Pripojenie typu A
PCI-Express
- Hĺbka
75 mm
- Šírka
89 mm
- Káblové použitie
RS232
- Typ pripojenia
sériový
- Oblasti použitia
Polykarbonát
- Hmotnosť
1 kg
- UKCA
Nie je relevantné
- Temperatura obratovanja (T-T)
0 - 55 °C
- Notranje
áno
- Navodila za uporabo
áno
- Gonilniki so vključeni
áno
- Temperatura skladiščenja (T-T)
-40 - 75 °C
Na stiahnutie
Datasheet
Datasheet 3796864 Exsys Exsys EX-44388 - Serieller Adapter - PCIe Low-Profile karta PCI-Express
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796864 Exsys Exsys EX-44388 - Serieller Adapter - PCIe Low-Profile karta PCI-Express
Popis

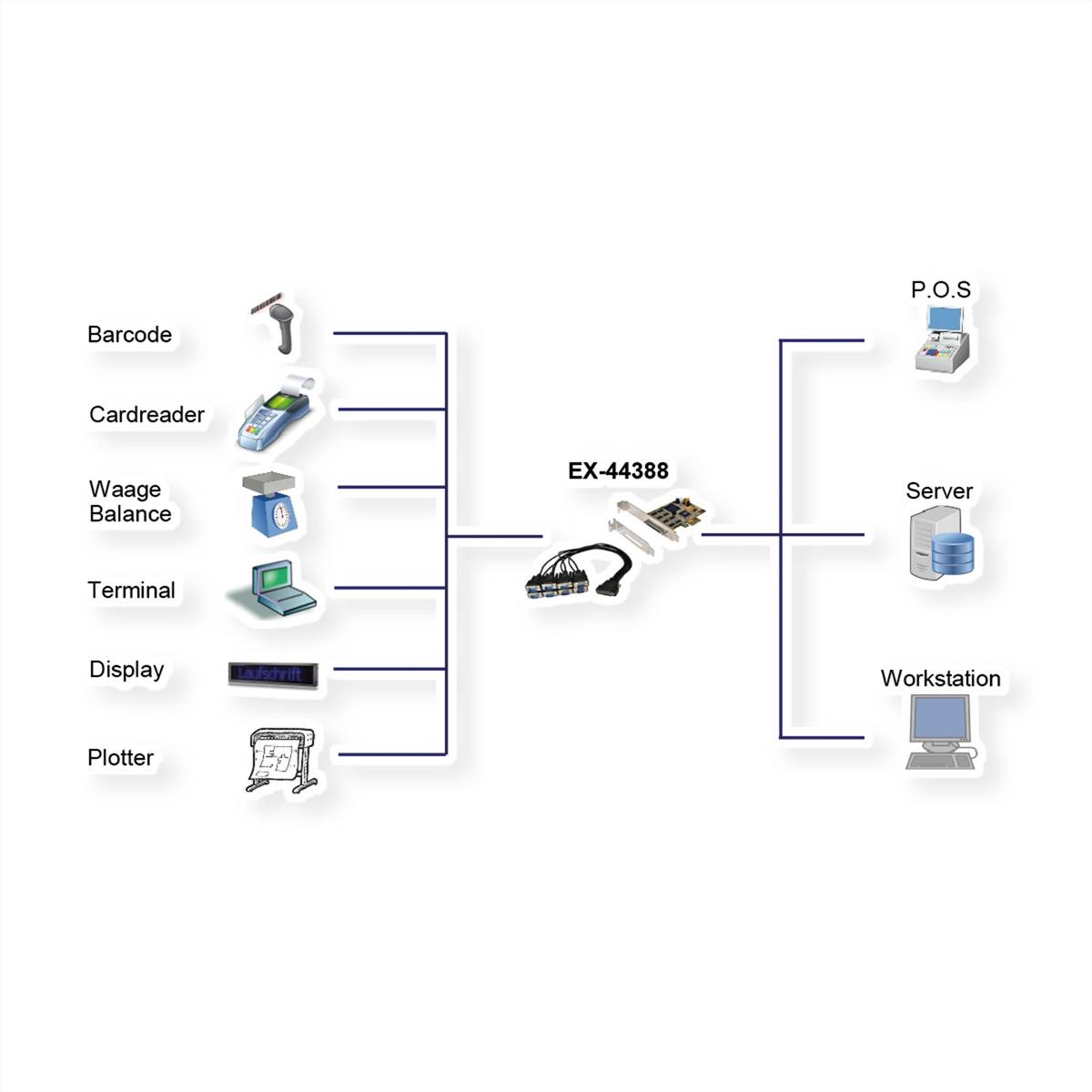

Vstupno-výstupná karta PCI-Express EX-44388 poskytuje osem sériových vysokovýkonných výstupov RS-232 UART 16C1050. Bol navrhnutý tak, aby cez zbernicu PCI Express pridal osem ďalších sériových portov pre počítače, malé pracovné stanice alebo servery. Karta je plne kompatibilná s PCI-Express Plug-and-Play a nemá žiadne problémy s IRQ a konfliktmi I/O adries. Okrem toho je možné na pine 9 sériového konektora nakonfigurovať +5 V alebo +12 V pre systém POS (Power over System). Karta EX-44388 sa dodáva s nízkoprofilovým držiakom, takže ju možno nainštalovať aj do úzkych počítačových skríň. . Rozhranie: RS-232 V.24 s FIFO bufferom 16C1050 s 256 bajtami. Ochrana proti elektrostatickej výboji ±15 kV IEC1000-4-2 pre vstupy/výstupy RS232. I/O adresy a prerušenia sú priradené operačným systémom, zdieľanie IRQ. Rozhranie PCIe kompatibilné so špecifikáciami 1.0a až 3.0. Dátové bity: 5, 6, 7, 8. Stop bity: 1, 1,5, 2. Parita: žiadna, párna, nepárna, medzera, značka. Signály: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND. Podporuje riadenie toku RTS/CTS a XON/XOFF. Podporuje +5V alebo +12V na pine 9 sériového konektora. Čipová sada: SystemBase SB16C1058PCI
Tento text bol preložený strojovo.
Prevedenie
- Exsys EX-44388 - Sériový adaptér - PCIe - RS-232/V.24 x 8
- Typ zariadenia: Sériový adaptér
- Tvar: Zásuvná karta - Nízky profil
- Typ rozhrania (typ zbernice): PCI Express x1
- Revízia špecifikácie PCI: PCIe 3.0
- Napätie zbernice: 3,3 V
- Porty: RS-232/V.24 x 8
- Rozmery (šírka x hĺbka x výška): 8,9 cm x 7,5 cm
- Hmotnosť: 1 kg
- Protokol dátového spojenia: RS-232, V.24
- Rýchlosť prenosu dát: 921,6 kb/s
- Procesor: SystemBase SB16C1058PCI
Rozsah dodávky

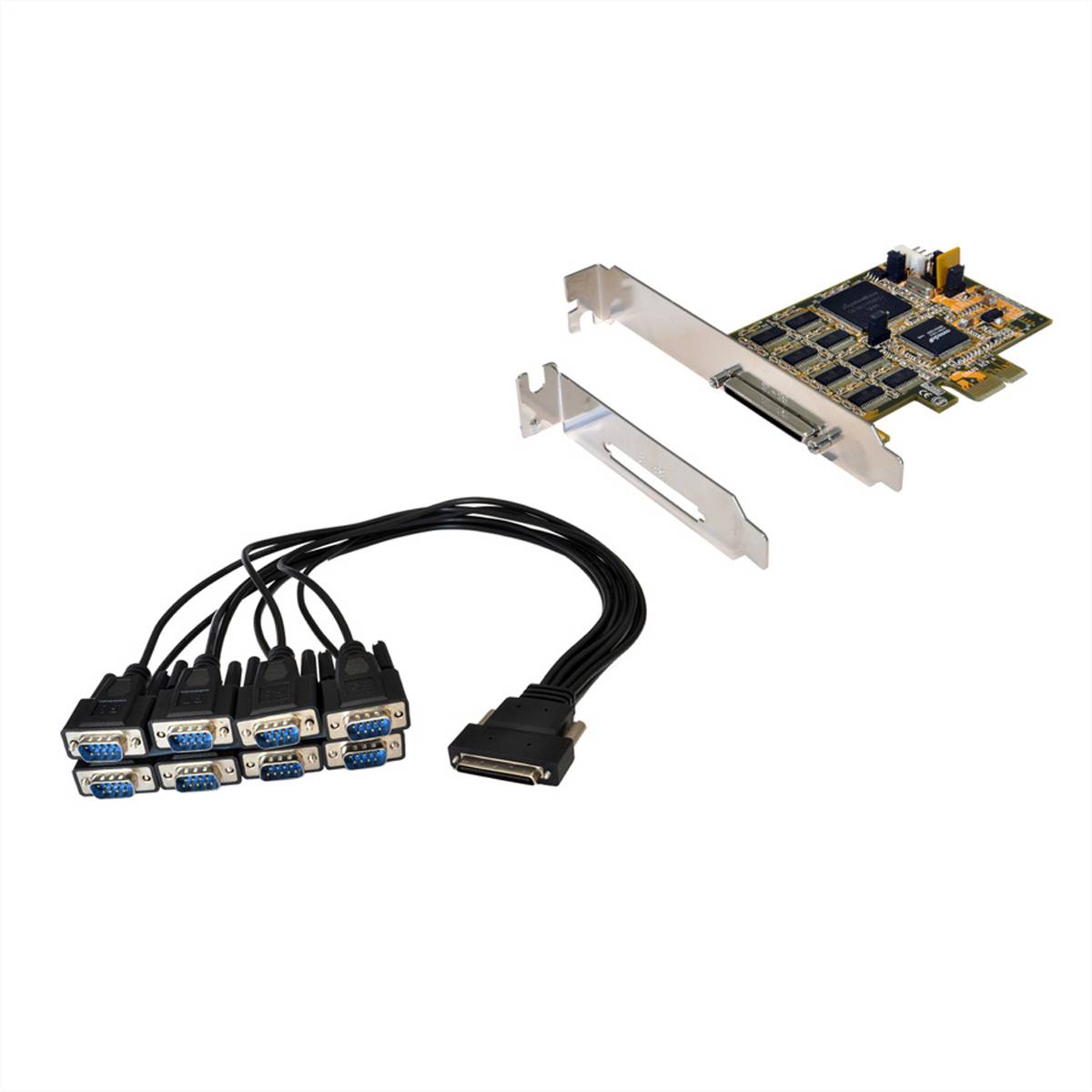

- EX-44388, kábel Octopus, CD s ovládačmi, nízkoprofilový držiak, manuál
