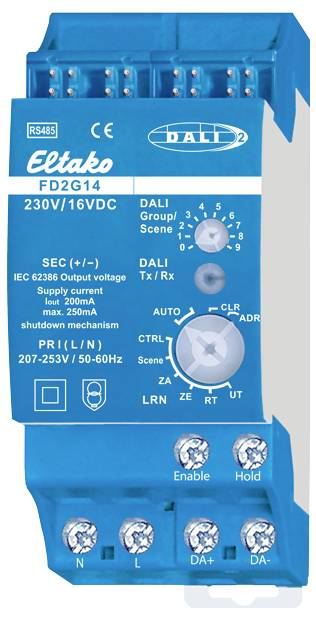

FD2G14 Eltako DALI brána klobúčikové tienidlo

Brána DALI 2, obojsmerná. Strata v pohotovostnom režime iba 1 watt. Certifikácia DALI-2. DALI-2 je najnovšia generácia štandardu DALI s rozšírenou funkčnosťou. Zariadenia DALI-2 tiež podporujú všetky predchádzajúce funkcie DALI a sú teda spätne kompatibilné. Modulárne zariadenie pre montáž na lištu DIN-EN 60715 TH35. 2 deliace jednotky = šírka 36 mm, hĺbka 58 mm. Napojenie na autobus ELTAKO RS485. Krížové zapojenie iba zbernice s prepojkou. Prevádzka v spojení s FAM14. Napájacie napätie 230V/50Hz na svorkách N a L. Napätie v súlade s IEC 62386 pre zariadenia DALI je privedené na svorky DA +/-. Výstupný prúd 200mA/max. 250 mA. Čas zapnutia max. 250 ms. V prípade skratu napájací zdroj vypne napájacie napätie. K dispozícii je mechanizmus pre cyklické pokusy o zapnutie. Na FD2G14 je možné prevádzkovať až 64 ovládacích zariadení DALI a DALI-2, ako aj 64 senzorov DALI-2, pričom sa berie do úvahy výstupný prúd. Brána FD2G14 ovláda zariadenia DALI pomocou telegramov snímača EnOcean. Skupiny 0-15 je možné ovládať a vysielať príkazy. Okrem toho je možné ovládať scény DALI 0-15. Inštalácie DALI, ktoré sa majú úplne ovládať pomocou FD2G14, musia byť preto nakonfigurované v skupinách 0-15. Vyhodnotenie snímačov DALI-2 je možné nakonfigurovať a aktivovať pomocou PCT14. Správy udalostí DALI-2 je možné interpretovať a odosielať na zbernicu RS485 pomocou terminálu Hold. To umožňuje výstup do rádiovej siete Enocean cez FTD14. FD2G14 interne ukladá hodnotu stmievania pre každú zo skupín 0-15 a poskytuje túto hodnotu ako spätnú väzbu. Vygenerujú sa telegramy spätnej väzby. FD2G14 zaberá 16 adries zariadení BR14. Spätná väzba z adries zariadení zodpovedá vo vzostupnom poradí hodnotám stmievania skupín DALI 0-15. Signály spätnej väzby je možné prepínať individuálne pre každú skupinu od telegramu hodnoty stmievania (%) po tlačidlový telegram (zap./vyp.) pomocou PCT14. To znamená, že pohony BR14 možno ovládať pomocou spätnoväzbových signálov. FD2G14 plní funkciu DALI mastera a DALI napájacieho zdroja. Pomocou otočných prepínačov je možné naučiť len tlačidlá pre skupiny 0-8 a DALI scény 0-9. Riadiace telegramy pre skupiny 9-15 a scény 10-15 sú možné len cez záznamy v PCT14. Od výrobného týždňa 30/19 môže byť FD2G14 použitý ako jednokanálové zariadenie FD2G14-Broadcast; toto je určené pri priradení adresy zariadenia. Upozornenie: Bezdrôtové tlačidlá vždy vyžadujú dvojité kliknutie, keď ich manuálne učíte FD2G14! S CLR stačí jediné kliknutie. Smerové tlačidlo alebo univerzálne tlačidlo s rovnakým ID a tým istým tlačidlom nemožno naučiť viackrát v rôznych skupinách. Vždy platí posledná zvolená skupina. Tlačidlom je teda možné prepínať buď iba jednu skupinu, alebo pri vysielaní všetky skupiny. Pre každú skupinu je možné naprogramovať aj jeden systém podlahového vykurovania. Pri manuálnom naučení to vždy funguje bez ohľadu na jas. Pomocou PCT14 môžete tiež nastaviť prah jasu. Pri podlahovom vykurovaní všetkých skupín je možné spoločne nastaviť čas oneskorenia vypnutia po žiadnom pohybe v minútach (1..60). Predvolená hodnota je 3 minúty.

Tento text bol preložený strojovo.
