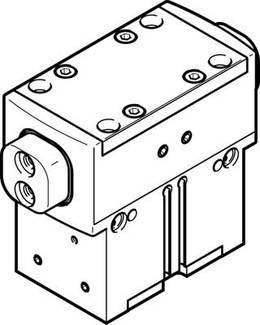

Ilustračný obrázok
FESTO 1132947 HGPD-35-A-G2 paralelné chápač Materiál puzdra: hliník 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (1 425,00 € / kus)
1 425,00 €
s DPH
Doprava zadarmo
Dostupné len pre firemných zákazníkov
Overený predajca s technickou podporouHlavné benefity
paralelné chápač HGPD-35-A-G2
Technické parametre
- Počet uchopovacích čeľustí: 2 Veľkosť: 35 Typ upevnenia: voliteľné: vnútorný závit a centrovacie puzdro s priechodným otvorom a centrovacie puzdro s priechodným otvorom a vodiacim čapom s vnútorným závitom a vodiacim čapom Prevádzkový tlak: 4 ... 8 bar prevádzkový tlak tesniaceho vzduchu: 0 ... 0,5 bar Prevádzkové médium: Stlačený vzduch podľa ISO 8573-1: 2010 [7: 4: 4] Montážna poloha: ľubovoľná Funkcia: dvojčinná funkcia uchopovača: Paralelná poistná sila upínacej sily: pri zatváraní Poznámka k prevádzkovému a riadiacemu médiu: Olejová prevádzka možná (potrebné pre ďalšiu prevádzku) Zdvih na čeľusť chapadla: 8 mm Konštrukčná štruktúra: Šikmá rovina, sekvencia núteného pohybu Trieda odolnosti proti korózii CRC: 2 - mierne korózne namáhanie Hmotnostný moment zotrvačnosti: 4,88 kgcm2 Max.<= 3 Hz Max. Presnosť výmeny:<= 0,2 mm max. Vôľa čeľustí uchopovača Sz:<= 0,02 mm Max. Uhol čeľuste uchopovacieho čeľusti, ay:<= 0,1 stupňa Max. Hmotnosť na jeden prst vonkajšieho uchopovača: 278 g Max. Krútiaci moment na čeľusti chapadla Mx statický: 40 Nm max. Krútiaci moment na čeľusti chapadla Moja statická hodnota: 30 Nm max. Krútiaci moment na čeľusti chapadla Mz statický: 25 Nm min. Doba otvorenia pri 6 baroch : 50 ms Min.zatváracia doba pri 6 baroch: 36 ms domazávací interval vodiace prvky: 5 000 000 miliónov SP Pneumatické pripojenie: M5 Pneumatické pripojenie tesniaci vzduch: M5 Detekcia polohy: pre bezdotykové spínače Hmotnosť produktu: 682 g Rotačná symetria:<= 0,2 mm Trieda ochrany: IP65 Teplota okolia: 5 ... 60 ° C Materiál krycieho viečka: vysoko legovaná nehrdzavejúca oceľ Materiál krytu: Eloxovaný hliník Materiál čeľustí chapača: Kalená oceľ Poznámka k materiálom: Opakovateľnosť chapadla v súlade s RoHS:<= 0,05 mm
- Prevádzkové médium
Stlačený vzduch
- Typ
1132947
- Kategória výrobku
paralelné chápač
- Materiál puzdra
hliník
- Pripojenie
M5
- Prevádzkový tlak (max.)
8 bar
- Prevádzková teplota
5 °C (min)
- Min. prevádzková teplota
5 °C
- Číslo výrobcu
1132947
- Prevádzkový tlak (min.)
4 bar
- Presnosť (+/-)
0.05 mm
- Hmotnosť
682 g
- Médium
stlačený vzduch
IP65
- Riadiaci tlak (max.)
8 bar
- Riadiaci tlak (min.)
4 bar
- Max. okolitá teplota
+60 °C
- Min. okolitá teplota
+5 °C
- Účinky
dvojčinný
- UKCA
Nie je relevantné
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2204573 FESTO 1132947 HGPD-35-A-G2 paralelné chápač Materiál puzdra: hliník 1 ks
