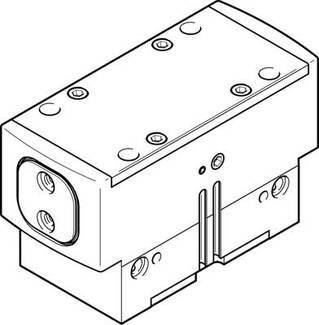

Ilustračný obrázok
FESTO 1132957 HGPD-80-A paralelné chápač Materiál puzdra: hliník 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (3 125,00 € / kus)
3 125,00 €
s DPH
Doprava zadarmo
Dostupné len pre firemných zákazníkov
Overený predajca s technickou podporouHlavné benefity
paralelné chápač HGPD-80-A
Technické parametre
- Počet čeľustí chápadla: 2 Veľkosť: 80 Typ upevnenia: voliteľné: vnútorný závit a centrovacie puzdro s priechodným otvorom a centrovacie puzdro s priechodným otvorom a vodiacim čapom s vnútorným závitom a vodiacim čapom Prevádzkový tlak: 3 ... 8 bar prevádzkový tlak tesniaceho vzduchu: 0 ... 0,5 bar Prevádzkové médium: Stlačený vzduch podľa ISO 8573-1: 2010 [7: 4: 4] Montážna poloha: Ľubovoľná Funkcia: dvojčinná Celková úchopná sila otvorená pri 6 baroch: 3 922 N Celková úchopná sila blízka pri 6 baroch: 3 716 N Funkcia uchopovača: Paralelná uchopovacia sila na čeľusť uchopovača pri 6 bar otvorený: 1 961 N uchopovacia sila na čeľusť chapadla zatvorená pri 6 baroch: 1 858 N Poznámka k prevádzkovému a ovládaciemu médiu: Je možné použitie oleja (pri ďalšej prevádzke) Zdvih na čeľusť chapadla: 20 mm Konštrukčná štruktúra: Šikmá rovina, postup núteného pohybu Trieda odolnosti proti korózii CRC: 2 - stredný moment korózie zotrvačnosti: 236,48 kgcm2 Maximálna pracovná frekvencia chapadla:<= 2 Hz max. Presnosť výmeny:<= 0,2 mm max. Vôľa čeľustí uchopovača Sz:<= 0,02 mm Max. Uhol čeľuste uchopovacieho čeľusti, ay:<= 0,1 stupňa Max. Sila na čeľusť uchopovača Fz statická: 6 000 N Max. Hmotnosť na vonkajší prst uchopovača: 2 170 g Max. Moment na čeľusti uchopovača Mx statický: 170 Nm max. Moment na čeľusti uchopovača Moja statická hodnota: 130 Nm Max. Moment na čeľusti uchopovača Mz statický: 110 Nm Minimálny čas otvorenia pri 6 baroch: 214 ms Minimálny čas zatvorenia pri 6 baroch: 218 ms Interval domazávania vodiace prvky: 5 000 000 miliónov SP Pneumatické pripojenie: G1 / 4 Pneumatické pripojenie tesniaci vzduch: M5 Detekcia polohy: pre bezdotykové spínače Hmotnosť produktu: 6 252 g Rotačná symetria :<= 0,2 mm Trieda ochrany: IP65 Teplota okolia: 5 ... 60 ° C Materiál krycieho viečka: vysoko legovaná nehrdzavejúca oceľ Materiál krytu: Eloxovaný hliník Materiál čeľustí chapača: Kalená oceľ Poznámka k materiálom: Opakovateľnosť chapadla v súlade s RoHS:<= 0,05 mm
- Prevádzkové médium
Stlačený vzduch
- Typ
1132957
- Kategória výrobku
paralelné chápač
- Materiál puzdra
hliník
- Pripojenie
G 1/4
- Prevádzkový tlak (max.)
8 bar
- Prevádzková teplota
5 °C (min)
- Min. prevádzková teplota
5 °C
- Číslo výrobcu
1132957
- Prevádzkový tlak (min.)
3 bar
- Presnosť (+/-)
0.05 mm
- Hmotnosť
6252 g
- Médium
stlačený vzduch
- Vlastnosti
P pripojenie G 1/4
IP65
- Max. okolitá teplota
+60 °C
- Min. okolitá teplota
+5 °C
- Účinky
dvojčinný
- UKCA
Nie je relevantné
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2204581 FESTO 1132957 HGPD-80-A paralelné chápač Materiál puzdra: hliník 1 ks
