FESTO 533613 HSP-16-AS manipulačný modul

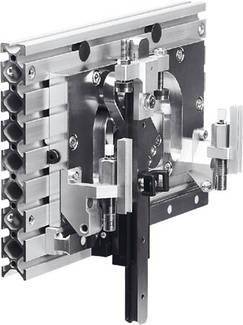

Ilustračný obrázok

Doručenie: Št 17. 9.

Celkom (3 012,20 € / kus)

3 012,20 €

bez DPH.

Doprava zadarmo

Hlavné benefity

Veľkosť: 16 Predná jednotka: s priechodným otvorom Spôsob montáže: s priechodným otvorom s drážkovými maticami Prevádzkové médium: Stlačený vzduch podľa ISO 8573-1: 2010 [7: -: -] Tlmenie: CC: Mäkká charakteristika tlmiča nárazov na oboch stranách Montážna poloha: zvislá vodiaca lišta Poznámka k prevádzkovému a riadiacemu médiu : Je možná olejová prevádzka (požadovaná v ďalšej prevádzke) Konštrukčné riešenie: Hnací hriadeľ, priečne vedenie, pozitívne vedená postupnosť pohybu Max. Hnací moment na hnacom hriadeli: 2,5 Nm max. Osová sila na hnacom hriadeli: 30 N max. Krútiaci moment Mx dynamický: 2,4 Nm max. Krútiaci moment Mx statický : 10 Nm Max. Moment Moja dynamika: 2,4 Nm Max. Moment Moja statika: 10 Nm Max. Moment Mz dynamika: 2,4 Nm Max. Moment Mz statický: 10 Nm Max. Radiálna sila na hnací hriadeľ: 75 N Maximálne užitočné zaťaženie: 1 kg Min. Doba cyklu: 0,8 s Detekcia polohy: pre bezdotykové spínače Hmotnosť produktu: 3 100 g Teoretická sila pri 6 baroch: 50 N Teplota okolia: 0 ... 60 ° C Zariadenie / vedenie proti prekrúteniu: Krížové vedenie Materiál základnej dosky: Kovaná hliníková zliatina Materiál krížovej vodiacej lišty: Tvrdená oceľ Materiál bočných častí: Kovaná hliníková zliatina Poznámka k materiálom: Bez medi a PTFE Presnosť opakovania: ± 0,01 mm Y-zdvih: 90 ... 110 mm zdvih Z: 35 ... 50 mm pracovný zdvih Z: 20 mm
