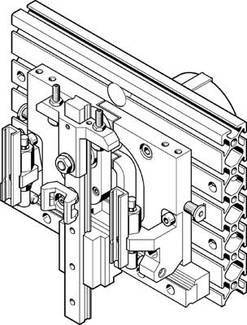

Ilustračný obrázok
FESTO 533619 HSP-25-AP-WR manipulačný modul 8 bar
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (5 275,00 € / kus)
5 275,00 €
s DPH
Doprava zadarmo
Dostupné len pre firemných zákazníkov
14-dňová lehota na vrátenie tovaru je zahrnutá v ceneHlavné benefity
Technické parametre
- Veľkosť: 25 Predná jednotka: s priechodným otvorom Spôsob montáže: s priechodným otvorom s drážkovými maticami Prevádzkový tlak: 4 ... 8 bar Prevádzkové médium: Stlačený vzduch v súlade s ISO 8573-1: 2010 [7: -: -] Tlmenie: CC: Tlmenie tlmičov nárazov na oboch stranách Montážna poloha: Vodiaca lišta zvislá Funkcia: dvojčinná Poznámka k prevádzkovému a riadiacemu médiu: Prevádzka s olejom možná (potrebné pre ďalšiu prevádzku) Konštruktívna konštrukcia: Otočný modul s priečnym vodením Čakacia poloha voliteľne ľavá vynútená sekvencia pohybu Max. Moment Mx dynamický: 3,2 Nm Max. Moment Mx statický: 15 Nm Max. Moment Moja dynamika: 3,2 Nm Max. Moment Moja statika: 15 Nm Max. Moment Mz dynamický: 3,2 Nm Max. krútiaci moment Mz statický: 15 Nm Max. čakacia poloha zdvihu Z: 25 mm Maximálne užitočné zaťaženie: 1,5 kg Min. doba cyklu: 1 s Pneumatické pripojenie: M5 Pneumatické pripojenie čakacia poloha: M5 Detekcia polohy: pre bezdotykový spínač : 6 400 g Teoretická sila pri 6 baroch: 65 N Teplota okolia: 0 ... 60 ° C Zariadenie / vedenie proti prekrúteniu: Krížové vedenie Materiál základnej dosky: Kovaná hliníková zliatina Materiál priečneho vedenia: Kalená oceľ Materiál bočných častí: Kovaná hliníková zliatina Presnosť opakovania: ± 0,02 mm Zdvih Y: 130 ... 170 mm zdvih Z: 50 ... 70 mm pracovný zdvih Z: 25 mm
- Kategória výrobku
manipulačný modul
- Odstredivá sila (6 barov)
65 N
- Prevádzková teplota
0 °C (min)
- Max. prevádzkový tlak
8 bar
- Min. prevádzková teplota
0 °C
- Číslo výrobcu
533619
- Hmotnosť
6400 g
- Prevádzkový tlak (max.)
8 bar
- Min. prevádzkový tlak
4 bar
- Prevádzková teplota (max.)
60 °C
- Prevádzková teplota (min.)
0 °C
- Typ
HSP-25-AP-WR
- UKCA
Nie je relevantné
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2204294 FESTO 533619 HSP-25-AP-WR manipulačný modul 8 bar
