FESTO 562559 HSW-10-AP-AW manipulačný modul 8 bar

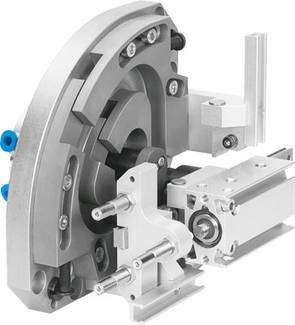

Priemyselná kovová súčiastka so súkolesiami a spojovaciími prvkami, pravdepodobne súčasť stroja alebo zariadenia na presné práce.

Ilustračný obrázok

Doručenie: Št 17. 9.

Počet

Celkom (2 356,91 € / kus)

2 356,91 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Technické parametre

Pracovný zdvih: 9 ... 15 mm Veľkosť: 10 Spôsob montáže: s priechodným otvorom a centrovacím puzdrom Pracovný tlak: 4 ... 8 bar Prevádzkové médium: Stlačený vzduch podľa ISO 8573-1: 2010 [7: -: -] Tlmenie: CC: Mäkká charakteristika tlmičov nárazov Obojstranná montážna poloha: Akékoľvek Poznámka k prevádzkovému a riadiacemu médiu: Možné mazanie olejom (požadované v ďalšom režime) Konštrukčné riešenie: Lineárne vedenie plus otočné ložisko otočný pohon kladne poháňaný sled pohybu Maximálny lineárny zdvih pri uhle natočenia 90 °: 90/90 mm Max. krútiaci moment Mx: 0,6 Nm Max. krútiaci moment My: 0,6 Nm Max. krútiaci moment Mz: 0,6 Nm Max. procesná sila v Y- Smer: 30 N Max. Čakajúca poloha zdvihu Z: 10 mm Maximálne užitočné zaťaženie: 0,5 kg Min. Doba cyklu: 0,6 s Pneumatické pripojenie: M3 Pneumatické pripojenie čakacia poloha: M5 Detekcia polohy: pre bezdotykové spínače Hmotnosť produktu: 1 360 g Teoretická sila pri 6 baroch : 30 N Teplota okolia: 0 ... 60 ° C Materiál dorazu: Vysoko legovaná oceľ Materiál pružinovej časti: Vysoko legovaná oceľ Materiál základnej dosky: Kovaná hliníková zliatina, eloxovaná Materiál držiaka: Kovaná hliníková zliatina, eloxovaný Materiál priečneho vedenia: Kalená oceľ, Materiál spojky: Kalená oceľ, Materiál otočnej páky: Cementovaná oceľ, povrchová úprava čiernym oxidom Materiál lišty senzora: Kovaná hliníková zliatina, eloxovaný Webový materiál : Tvárný legovaný hliník eloxovaný Materiál nastavovacej skrutky: vysokolegovaná oceľ Opakovaná presnosť koncových polôh: +/- 0,02 mm Zdvih Z: 80 ... 100 mm
