Name: FESTO 562561 HSW-16-AP-AW manipulačný modul 8 bar
Brand: FESTO
SKU: 2204497
Availability: BackOrder

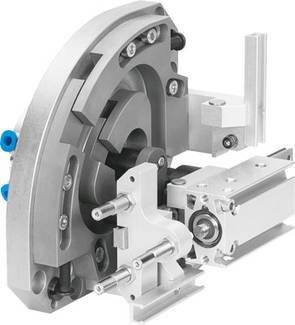

Rez strojovou súčiastkou, znázorňujúci presný mechanický prevod so súkolesiami a kovovými komponentmi, používaný v priemyselných aplikáciách.

Ilustračný obrázok

EAN:

Označenie výrobcu:

Objednávacie číslo:

Celkom (4 555,00 € / kus)

4 555,00 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Technické parametre

Pracovný zdvih: 20 ... 35 mm Veľkosť: 16 Spôsob montáže: s priechodným otvorom a centrovacím puzdrom Pracovný tlak: 4 ... 8 bar Prevádzkové médium: Stlačený vzduch podľa ISO 8573-1: 2010 [7: -: -] Tlmenie: CC: Mäkká charakteristika tlmičov nárazov Obojstranná montážna poloha: Akékoľvek Poznámka k prevádzkovému a riadiacemu médiu: Možné mazanie olejom (požadované v ďalšom režime) Konštrukčné riešenie: Lineárne vedenie plus otočné ložisko otočný pohon kladne poháňaný sled pohybu Maximálny lineárny zdvih pri uhle natočenia 90 °: 175/175 mm Max. moment Mx: 2,5 Nm Max. moment My: 2,5 Nm Max. moment Mz: 2,5 Nm Max. procesná sila v Y- Smer: 50 N Max. Vyčkávacia poloha Z: 25 mm Maximálne užitočné zaťaženie: 1,5 kg Min. Doba cyklu: 1 s Pneumatické pripojenie: M5 Pneumatické pripojenie Čakajúca poloha: M5 Detekcia polohy: pre bezdotykové spínače Hmotnosť produktu: 5 500 g Teoretická sila pri 6 baroch: 55 N Teplota okolia: 0 ... 60 ° C Materiál dorazu: Vysoko legovaná oceľ Materiál pružinovej časti: Vysoko legovaná oceľ Materiál základnej dosky: Kovaná hliníková zliatina, eloxovaná Materiál držiaka: Kovaná hliníková zliatina, eloxovaný Materiál priečneho vedenia: Kalená oceľ, Materiál spojky: Kalená oceľ, Materiál otočnej páky: Cementovaná oceľ, povrchová úprava čiernym oxidom Materiál lišty senzora: Kovaná hliníková zliatina, eloxovaný Webový materiál : Tvárný legovaný hliník eloxovaný Materiál nastavovacej skrutky: vysokolegovaná oceľ Opakovaná presnosť koncových polôh: +/- 0,02 mm Zdvih Z: 80 ... 100 mm
