FESTO CMMT-AS-C2-3A-MP-S1 8143163 N/A 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (1 115,00 € / kus)
1 115,00 €
s DPH
Doprava zadarmo
Dostupné len pre firemných zákazníkov
Overený predajca s technickou podporouHlavné benefity

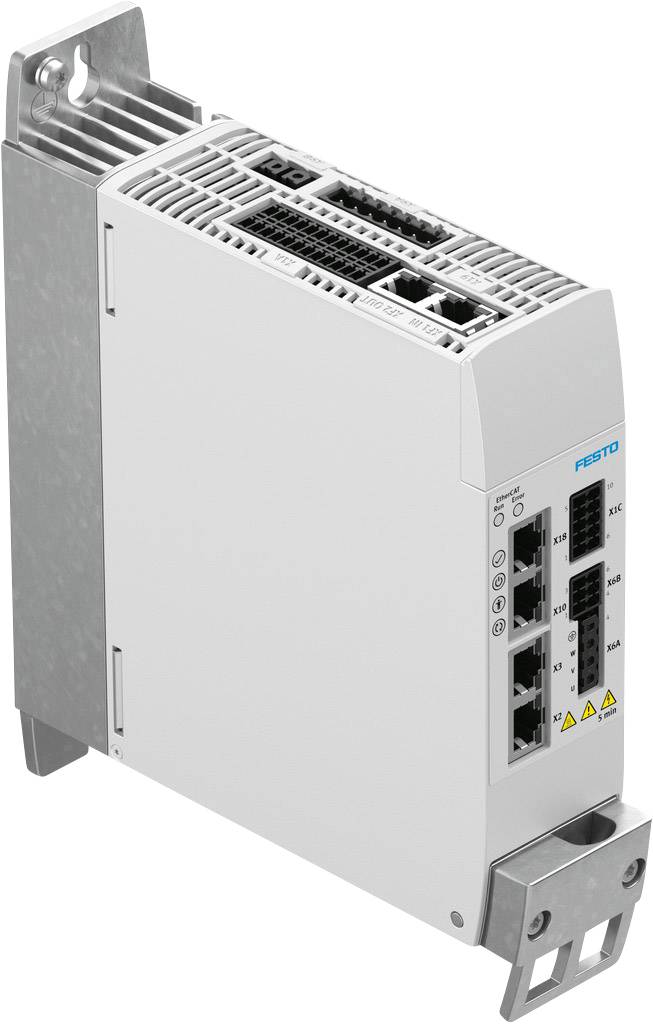

FESTO N/A CMMT-AS-C2-3A-MP-S1(8143163 )
- Jeden z najkompaktnejších ovládačov servopohonov na trhu
- Presné ovládanie sily, rýchlosti a polohy
- Autotuning podporuje jednoduché uvedenie do prevádzky a automaticky optimalizuje riadiace správanie rotačných a lineárnych pohybov
- Tento text bol preložený strojovo.
Technické parametre
- Typ upevnenia: montážna doska, skrutkovaná
- Montážna poloha: voľná konvekcia, vertikálna
- Hmotnosť produktu: 1300 g
- Displej: LED zelená / žltá / červená
- Ovládacie prvky: Voliteľné: ovládacia jednotka CDSB
- Vyhovuje norme: EN 61800-3, EN 61800-5-1, EN 61800-5-2, EN ISO 13849-1
- Na základe normy: EN 50581, EN 60204-1, EN 61508-1, EN 61508-2, EN 61508-3, EN 61508-4, EN 61508-5, EN 61508-6, EN 61508-7, EN 61800 2, EN62061
- Schválenie: RCM Mark, TÜV, c UL us - Listed (OL)
- Značka KC: KC-EMV
- Značka CE (pozri vyhlásenie o zhode): podľa smernice EÚ EMC, podľa smernice EÚ o strojových zariadeniach, podľa smernice EÚ RoHS
- Značka UKCA (pozri vyhlásenie o zhode): podľa predpisov Spojeného kráľovstva pre EMC, podľa predpisov Spojeného kráľovstva pre stroje, podľa predpisov Spojeného kráľovstva RoHS
- Orgán vydávajúci certifikát: TÜV Rheinland 01/205/5640.00/18, TÜV Rheinland UK Ltd. 01/205U/5640,00/22, UL E331130
- Skladovacia teplota: -25 °C ... 55 °C
- Teplota okolia: 0 °C ... 50 °C
- Poznámka k teplote okolia: Pri teplote okolia nad 40 °C je potrebné dodržať zníženie výkonu o 3 %/°C.
- Teplota okolia UL: 0 °C ... 40 °C
- Relatívna vlhkosť: 5 - 90%, nekondenzujúca
- Maximálna výška inštalácie: 2000 m
- Poznámka k maximálnej nadmorskej výške inštalácie: Od 1000 m zníženie výkonu o 1%/100 m.
- Ochranný druh IP20
- Trieda ochrany: I
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Odolné napätie: 6 kV
- Poznámka k materiálom: V súlade s RoHS
- Súlad s LABS: VDMA24364 zóna III
- Fázy Menovité prevádzkové napätie: 1-fázové
- Menovité prevádzkové napätie AC: 230 V
- Prípustné kolísanie napätia: -20% / +15%
- Rozsah vstupného napätia AC: 100 V ... 230 V
- Sieťová frekvencia: 48 Hz ... 62 Hz
- Menovitá prúdová záťaž: 2,8 A
- Napájanie špičkového prúdu: 8,4 A
- Aktívny PFC: nie
- Sieťový filter: integrovaný
- Systémové napätie podľa EN 61800-5-1: 300 V
- Maximálna skratová sila siete: 100 kA
- Typy sietí: TT, TN, IT
- Menovité napätie napájacieho zdroja DC: 320 V
- Povolenej Rozsah napájania záťaže: -20 %/+15 %
- Maximálne napätie medziobvodu DC: 395 V
- Brzdný odpor, integrovaný: 100 ohmov
- Impulzný brzdný odpor: 1,6 kVA
- Brzdný odpor s impulznou energiou: 230 Ws
- Menovitý brzdný odpor (IEC): 23 W
- Brzdný odpor, externý: 100 Ohm ... 160 ohmov
- Maximálny trvalý výkon externého brzdového odporu (IEC): 180 W
- Menovité napätie logického napájania DC: 24 V
- Prípustný rozsah logického napätia: ± 20 %
- Logické napájanie prúdového odberu bez parkovacej brzdy: 0,5 A
- Logické napájanie prúdového odberu s ručnou brzdou: 1,5 A
- Maximálny príkon logického napájania s parkovacou brzdou a ES: 2,3 A
- Rozsah výstupného napätia AC: 3x (0 – vstup) V
- Menovitý prúd na fázu, efektívny: 2 A
- Špičkový prúd na fázu, efektívny: 6 A
- Maximálne trvanie špičkového prúdu: 2 s
- Menovitý výkon regulátora: 350 VA
- Špičkový výkon: 1000 VA
- Výstupná frekvencia: 0 Hz ... 599 Hz
- Maximálna dĺžka motorového kábla bez ext. Sieťový filter: 25 m
- Maximálny výstupný prúd prídržnej brzdy: 1 A
- Maximálny pokles napätia z logického napájania na výstup brzdy: 0,8 V
- Počet vstupov pre snímače teploty motora: 1
- Prevádzkový režim regulátora: kaskádové riadenie, P polohový regulátor, PI regulátor otáčok, PI prúdový regulátor pre F alebo M, profilový režim s nahrávacím a priamym režimom, interpolačný režim cez fieldbus, synchrónne prevádzkové režimy, nájazd, režim nastavenia, automatické ladenie
- Prevádzkový režim: riadenie orientované na pole, rozlíšenie polohy 24 bitov/ot., vzorkovacia frekvencia 16 kHz, PWM s 8 alebo 16 kHz, vektorová modulácia s 3. Harmonický zber dát v reálnom čase, 2x vstupné zachytenie (x, v, F), 2x výstupné spúšťanie (x, v, F), 2x vstup polohového enkodéra, 1x SYNC rozhranie pre emuláciu enkodéra alebo vstup enkodéra
- Ethernetové rozhranie, funkcia: parametrizácia a uvedenie do prevádzky
- Ethernetové rozhranie, protokol: TCP/IP
- Fieldbus rozhranie, protokol: EtherCAT, EtherNet/IP, Modbus/TCP, PROFINET IRT, PROFINET RT
- Fieldbus rozhranie, funkcia: zbernicové pripojenie prichádzajúce/odchádzajúce, EtherCAT slave, PROFINET slave, EtherNet/IP slave
- Prepojenie prevádzkovej zbernice: EtherCAT, EtherNet/IP, Modbus/TCP, PROFINET
- Komunikačný profil: CiA402, CoE (CANopen cez EtherCAT), EoE (Ethernet cez EtherCAT), FoE (File cez EtherCAT), PROFIdrive, DriveProfile
- Procesné prepojenie: AC1: pohony s nastaviteľnou rýchlosťou, AC3: pohony s funkciou polohovania, AC4: synchrónna servo aplikácia, pohony s nastaviteľnou rýchlosťou, pohony s funkciou polohovania, režim I/O pre 256 posuvných blokov, interpolovaný režim CSP, interpolovaný režim CST, interpolovaný režim CSV
- Fieldbus rozhranie, prenosová rýchlosť: 100 Mbit/s
- Fieldbus rozhranie, typ pripojenia: 2x zásuvka
- Fieldbus rozhranie, technológia pripojenia: RJ45
- Rozhranie kodéra, funkcia: BiSS-C, kodér ENDAT 2.1, kodér ENDAT 2.2, kodér Hiperface, inkrementálny kodér, Nikon, kodér SIN/COS
- Rozhranie snímača 2, funkcia: inkrementálny snímač, SIN/COS snímač
- Synchronizačné rozhranie, funkcia: emulácia enkodéra A/B/Z, vstup enkodéra A/B/Z
- Výstupné vlastnosti rozhrania kódovača: maximálna výstupná frekvencia 1 MHz, max. 16384 ppr
- Vstup rozhrania snímača, charakteristiky: 1MHz maximálna výstupná frekvencia, 16384ppr max
- Počet digitálnych logických vstupov: 12
- Spínacie logické vstupy: PNP (pozitívne spínanie)
- Vlastnosti logických vstupov: čiastočne voľne konfigurovateľné, čiastočne bezpečnostné vstupy, nie sú galvanicky oddelené
- Špecifikácia logického vstupu: na základe IEC 61131-2, typ 3
- Pracovný rozsah logického vstupu: -3 V ... 30 V
- Počet vysokorýchlostných logických vstupov: 2
- Časové rozlíšenie vysokorýchlostných logických vstupov: 1 µs
- Počet digitálnych logických výstupov 24 V DC: 6
- Spínacie logické výstupy: PNP (pozitívne spínanie)
- Vlastnosti digitálnych logických výstupov: čiastočne voľne konfigurovateľné, nie galvanicky oddelené, čiastočne diagnostické výstupy
- Maximálny prúd digitálnych logických výstupov: 20 mA
- Počet vysokorýchlostných spínacích výstupov: 2
- Časové rozlíšenie pre vysokorýchlostné spínacie výstupy: 1 µs
- Počet bezpotenciálových spínacích výstupov: 1
- Maximálny prúd bezpotenciálových spínacích výstupov: 50 mA
- Počet analógových vstupov požadovanej hodnoty: 1
- Vlastnosti vstupov požadovaných hodnôt: diferenciálne vstupy
- konfigurovateľné pre rýchlosť: konfigurovateľné pre prúd/sila
- Vstup požadovanej hodnoty prevádzkového rozsahu: ± 10 V
- Pracovný rozsah analógových vstupov: ± 10 V
- Vstupná požadovaná hodnota impedancie: 70 kOhm
- Bezpečnostná funkcia: Safe Brake Control (SBC), Safe Torque Off (STO), Safe Stop 1 (SS1)
- Úroveň integrity bezpečnosti (SIL): Bezpečné ovládanie bŕzd (SBC) / SIL 3 / SILCL 3, Bezpečné vypnutie krútiaceho momentu (STO) / SIL 3 / SILCL 3
- Úroveň výkonu (PL): Bezpečné ovládanie bŕzd (SBC) / kategória 3, úroveň výkonu e, bezpečné vypnutie krútiaceho momentu (STO) / kategória 4, úroveň výkonu e
- Diagnostické pokrytie: 97 %
- Podiel bezpečného zlyhania SFF: 99 %
- Odolnosť proti chybám hardvéru: 1
- Počet bezpečných 2-pinových vstupov: 2
- Počet diagnostických výstupov: 2
- Kategória výrobku
regulátor servopohonu
- Typ
CMMT-AS-C2-3A-MP-S1
- Pripojenie
RJ45
- Číslo výrobcu
8143163
- Dĺžka kábla
25 m
IP20
- Max. okolitá teplota
+50 °C
- Min. okolitá teplota
0 °C
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2799578 FESTO CMMT-AS-C2-3A-MP-S1 8143163 N/A 1 ks
Popis
Prevedenie
- Univerzálny regulátor servopohonu pre PM synchrónne servomotory do trvalého výkonu 6000 W
- Podporuje rodiny motorov EMMT-AS, EMME-AS, EMMB-AS a EMMS-AS, ako aj motory tretích strán
- Jednofázové/trojfázové sieťové pripojenie 230/400 V AC, integrovaný sieťový filter a brzdový odpor, možnosť pripojenia externého brzdového odporu
- Presné ovládanie krútiaceho momentu, rýchlosti a polohy
- Pohyby z bodu do bodu k interpolačným pohybom
- Komplexne integrované ochranné funkcie pre regulátory servopohonov, motora a osí s automatickým vypnutím motora/rýchlym zastavením
