FESTO kyvná a lineárne jednotka 535431 CLR-12-10-R-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 19 mm 1 ks

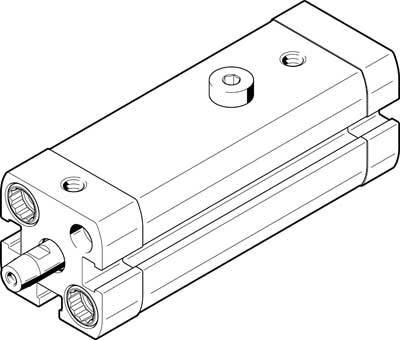

Technický výkres pneumatického valca obdĺžnikového tvaru s viacerými prípojkami na prednej strane.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Št 17. 9.

Počet

Celkom (256,10 € / kus)

256,10 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

CLR-12-10-RPA

Technické parametre

Prevádzkové médium: Stlačený vzduch podľa ISO 8573-1: 2010 [7: 4: 4]

Kategória výrobku: kyvná a lineárne jednotka

Dĺžka: 19 mm

Prevádzkový tlak (max.): 10 bar

Číslo výrobcu: 535431

Hmotnosť: 135 g

Min. prevádzkový tlak: 2 bar

Prevádzkové medium: stlačený vzduch

Materiál puzdra: hliníková slitina k tváření

Priemer piestu: 12 mm

Materiál piestových tyčí: nerezivějící ocel

Závit na piestové tyči: M3

Max. okolitá teplota: +80 °C

Min. okolitá teplota: -10 °C

Na stiahnutie

Datasheet

Datasheet 2118410 FESTO kyvná a lineárne jednotka 535431 CLR-12-10-R-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 19 mm 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2118410 FESTO kyvná a lineárne jednotka 535431 CLR-12-10-R-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 19 mm 1 ks

Informácie

Informácie 2118410 FESTO kyvná a lineárne jednotka 535431 CLR-12-10-R-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 19 mm 1 ks

Popis

Lineárna otočná príchytka CLR-12-10-RPA Upínací systém s lineárnym a otočným pohybom o 90 stupňov doprava. Celkový zdvih = 19 mm, priemer piestu = 12 mm, závit piestnej tyče = M3, uhol natočenia = 90 stupňov +/- 4 stupne, upínací zdvih = 10 mm

Tento text bol preložený strojovo.
