FESTO kyvná a lineárne jednotka 535433 CLR-12-20-R-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 29 mm 1 ks

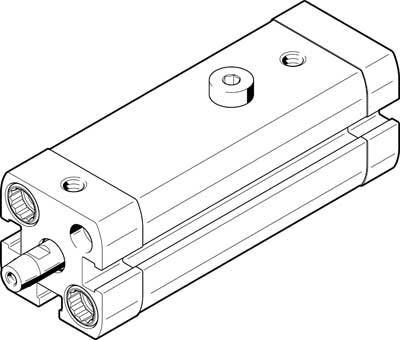

Ilustrácia pneumatického valca s obdĺžnikovým puzdrom a prípojkami; znázorňuje technické detaily a možnosti pripojenia.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Št 17. 9.

Počet

Celkom (264,23 € / kus)

264,23 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

CLR-12-20-RPA

Technické parametre

Prevádzkové médium: Stlačený vzduch podľa ISO 8573-1: 2010 [7: 4: 4]

Kategória výrobku: kyvná a lineárne jednotka

Dĺžka: 29 mm

Prevádzkový tlak (max.): 10 bar

Číslo výrobcu: 535433

Hmotnosť: 160 g

Min. prevádzkový tlak: 2 bar

Prevádzkové medium: stlačený vzduch

Tesniaci materiál: NBR
TPE-U (PU)

Prípojka stlačeného vzduchu: M5

Materiál puzdra: hliníková slitina k tváření

Priemer piestu: 12 mm

Materiál piestových tyčí: nerezivějící ocel

Závit na piestové tyči: M3

Max. okolitá teplota: +80 °C

Min. okolitá teplota: -10 °C

Na stiahnutie

Datasheet

Datasheet 2118412 FESTO kyvná a lineárne jednotka 535433 CLR-12-20-R-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 29 mm 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2118412 FESTO kyvná a lineárne jednotka 535433 CLR-12-20-R-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 29 mm 1 ks

Informácie

Informácie 2118412 FESTO kyvná a lineárne jednotka 535433 CLR-12-20-R-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 29 mm 1 ks

Popis

Lineárna otočná svorka CLR-12-20-RPA Upínací systém s lineárnym a otočným pohybom o 90 stupňov doprava. Celkový zdvih = 29 mm, priemer piestu = 12 mm, závit piestnej tyče = M3, uhol natočenia = 90 stupňov +/- 4 stupne, upínací zdvih = 20 mm

Tento text bol preložený strojovo.
