FESTO kyvná a lineárne jednotka 535436 CLR-16-10-L-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 20 mm 1 ks

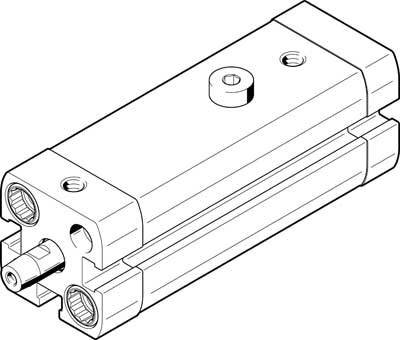

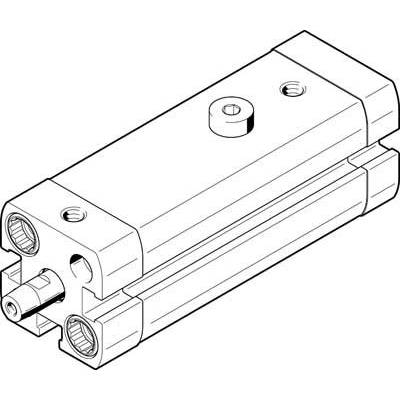

Technický výkres pneumatického valca, obdĺžnikového tvaru, so zreteľnými dvoma vstupnými otvormi a piestnicou.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Št 17. 9.

Počet

Celkom (275,61 € / kus)

275,61 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

CLR-16-10-LPA

Technické parametre

Prevádzkové médium: Stlačený vzduch podľa ISO 8573-1: 2010 [7: 4: 4]

Kategória výrobku: kyvná a lineárne jednotka

Dĺžka: 20 mm

Prevádzkový tlak (max.): 10 bar

Číslo výrobcu: 535436

Hmotnosť: 160 g

Min. prevádzkový tlak: 2 bar

Prevádzkové medium: stlačený vzduch

Materiál puzdra: hliníková slitina k tváření

Priemer piestu: 16 mm

Materiál piestových tyčí: nerezivějící ocel

Závit na piestové tyči: M4

Max. okolitá teplota: +80 °C

Min. okolitá teplota: -10 °C

Na stiahnutie

Datasheet

Datasheet 2118415 FESTO kyvná a lineárne jednotka 535436 CLR-16-10-L-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 20 mm 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2118415 FESTO kyvná a lineárne jednotka 535436 CLR-16-10-L-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 20 mm 1 ks

Informácie

Informácie 2118415 FESTO kyvná a lineárne jednotka 535436 CLR-16-10-L-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 20 mm 1 ks

Popis

Lineárna otočná svorka CLR-16-10-LPA Upínací systém s lineárnym a otočným pohybom o 90 stupňov doľava. Celkový zdvih = 20 mm, priemer piestu = 16 mm, závit piestnej tyče = M4, uhol natočenia = 90 stupňov +/- 4 stupne, upínací zdvih = 10 mm
