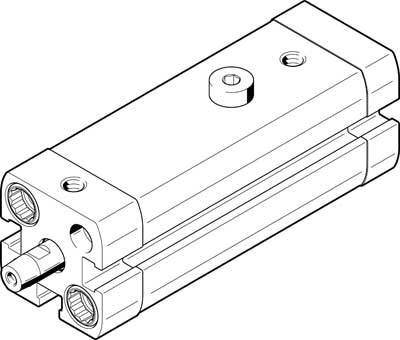

Ilustračný obrázok
FESTO kyvná a lineárne jednotka 535440 CLR-20-10-L-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 22 mm 1 ks
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (375,00 € / kus)
375,00 €
s DPH
Doprava zadarmo
Dostupné len pre firemných zákazníkov
Overený predajca s technickou podporouHlavné benefity
CLR-20-10-LPA
Technické parametre
- Prevádzkové médium
Stlačený vzduch podľa ISO 8573-1: 2010 [7: 4: 4]
- Kategória výrobku
kyvná a lineárne jednotka
- Dĺžka
22 mm
- Prevádzkový tlak (max.)
10 bar
- (Ø)
20 mm
- Min. teplota prístroja
-10 °C
- Max. teplota prístroja
+80 °C
- Číslo výrobcu
535440
- Hmotnosť
335 g
- Konštrukčná veľkosť
20
- Upevňovací závit
M6
- Min. prevádzkový tlak
2 bar
- Prevádzkové medium
stlačený vzduch
- Tesniaci materiál
NBR
- Materiál puzdra
hliníková slitina k tváření
- Priemer piestu
20 mm
- Materiál piestových tyčí
nerezivějící ocel
- Závit na piestové tyči
M6
- Materiál
hliníková slitina k tváření
- Norma
ISO 21287
- Max. okolitá teplota
+80 °C
- Min. okolitá teplota
-10 °C
- Účinky
dvojčinný valec ISO
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2118419 FESTO kyvná a lineárne jednotka 535440 CLR-20-10-L-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 22 mm 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2118419 FESTO kyvná a lineárne jednotka 535440 CLR-20-10-L-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 22 mm 1 ks
Informácie
Informácie 2118419 FESTO kyvná a lineárne jednotka 535440 CLR-20-10-L-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 22 mm 1 ks
Popis
Lineárna otočná svorka CLR-20-10-LPA Upínací systém s lineárnym a otočným pohybom o 90 stupňov doľava. Štandardný vzor otvorov podľa ISO 21287. Celkový zdvih = 22 mm, priemer piestu = 20 mm, závit piestnej tyče = M6, uhol natočenia = 90 stupňov +/- 3 stupne, upínací zdvih = 10 mm
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
