FESTO kyvná a lineárne jednotka 535446 CLR-25-20-L-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 33 mm 1 ks

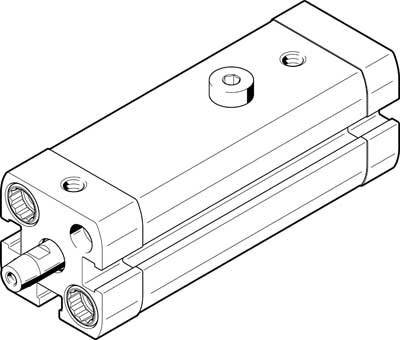

Schematický diagram pneumatického valca so zobrazenými prípojkami a súčasťami, ktoré ukazujú mechanickú štruktúru.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Št 17. 9.

Počet

Celkom (373,17 € / kus)

373,17 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

CLR-25-20-LPA

Technické parametre

Prevádzkové médium: Stlačený vzduch podľa ISO 8573-1: 2010 [7: 4: 4]

Kategória výrobku: kyvná a lineárne jednotka

Dĺžka: 33 mm

Prevádzkový tlak (max.): 10 bar

Číslo výrobcu: 535446

Hmotnosť: 455 g

Min. prevádzkový tlak: 2 bar

Prevádzkové medium: stlačený vzduch

Materiál puzdra: hliníková slitina k tváření

Priemer piestu: 25 mm

Materiál piestových tyčí: nerezivějící ocel

Závit na piestové tyči: M6

Max. okolitá teplota: +80 °C

Min. okolitá teplota: -10 °C

Na stiahnutie

Datasheet

Datasheet 2118425 FESTO kyvná a lineárne jednotka 535446 CLR-25-20-L-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 33 mm 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2118425 FESTO kyvná a lineárne jednotka 535446 CLR-25-20-L-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 33 mm 1 ks

Informácie

Informácie 2118425 FESTO kyvná a lineárne jednotka 535446 CLR-25-20-L-P-A Materiál puzdra: hliníková slitina k tváření Dĺžka: 33 mm 1 ks

Popis

Lineárna otočná svorka CLR-25-20-LPA Upínací systém s lineárnym a otočným pohybom o 90 stupňov doľava. Štandardný vzor otvorov podľa ISO 21287. Celkový zdvih = 33 mm, priemer piestu = 25 mm, závit piestnej tyče = M6, uhol natočenia = 90 stupňov +/- 3 stupne, upínací zdvih = 20 mm

Tento text bol preložený strojovo.
