FESTO kyvná a lineárne jednotka 535483 CLR-25-10-R-P-A-K11-R8 Materiál puzdra: hliníková slitina k tváření Dĺžka: 23 mm

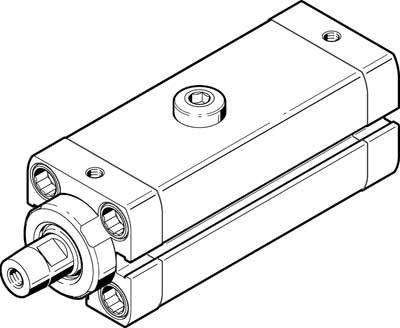

Technický výkres hydraulického valca obdĺžnikového tvaru s prípojkami a upevňovacími skrutkami.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Št 17. 9.

Počet

Celkom (402,44 € / kus)

402,44 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

CLR-25-10-RPA-K11-R8

Technické parametre

Prevádzkové médium: Stlačený vzduch podľa ISO 8573-1: 2010 [7: 4: 4]

Kategória výrobku: kyvná a lineárne jednotka

Dĺžka: 23 mm

Prevádzkový tlak (max.): 10 bar

Číslo výrobcu: 535483

Hmotnosť: 410 g

Min. prevádzkový tlak: 2 bar

Prevádzkové medium: stlačený vzduch

Materiál puzdra: hliníková slitina k tváření

Priemer piestu: 25 mm

Materiál piestových tyčí: nerezivějící ocel

Závit na piestové tyči: M6

Max. okolitá teplota: +80 °C

Min. okolitá teplota: -10 °C

Na stiahnutie

Datasheet

Datasheet 2118444 FESTO kyvná a lineárne jednotka 535483 CLR-25-10-R-P-A-K11-R8 Materiál puzdra: hliníková slitina k tváření Dĺžka: 23 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2118444 FESTO kyvná a lineárne jednotka 535483 CLR-25-10-R-P-A-K11-R8 Materiál puzdra: hliníková slitina k tváření Dĺžka: 23 mm

Informácie

Informácie 2118444 FESTO kyvná a lineárne jednotka 535483 CLR-25-10-R-P-A-K11-R8 Materiál puzdra: hliníková slitina k tváření Dĺžka: 23 mm

Popis

Lineárna otočná príchytka CLR-25-10-RPA-K11-R8 Upínací systém s lineárnym a otočným pohybom o 90 stupňov doprava. Štandardný vzor otvorov podľa ISO 21287. S ochranou proti rozstrekovaniu prachu a zvaru. Celkový zdvih = 23 mm, priemer piestu = 25 mm, závit piestnej tyče = M6, uhol natočenia = 90 stupňov +/- 3 stupne, upínací zdvih = 10 mm
