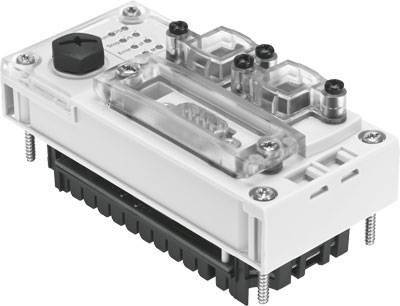

FESTO riadiaci blok 3472765 CPX-CEC-M1-V3 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (1 256,10 € / kus)
1 256,10 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Technické parametre
- Rozmery Š x D x V: 50 mm x 107 mm x 55 mm Doba spracovania: cca 200 µs / 1 k Pokyny pre obslužné prvky: DIL prepínač pre ukončenie CAN Otočný prepínač pre RUN / Stop riadiace rozhranie: CAN zbernica Údaje procesora: 256 MB RAM 32 MB Flash procesor 800 MHz Spotreba vlastného prúdu s prevádzkovým napätím: typicky 85 mA Nastavenie adresy IP: DHCP cez CoDeSys cez MMI Ethernet, konektor: zásuvka RJ45 8-pin Ethernet, počet: 1 Ethernet, rýchlosť prenosu dát: 10/100 Mbit / s Ethernet , Podporované protokoly: TCP / IP, EasyIP, Modbus TCP Ethernetové rozhranie: RJ 45 (pätica, 8-pólové) Rozhranie priemyselnej zbernice: Rozhranie priemyselnej zbernice CAN bus, technológia pripojenia: Rozhranie priemyselnej zbernice Sub-D 9-pólový konektor, elektrická izolácia : áno Rozhranie priemyselnej zbernice, prenosová rýchlosť: 125, 250, 500, 800, 1 000 kbit / s nastaviteľné pomocou softvéru Funkčné bloky: Čítanie diagnózy modulu CPX Stav diagnostiky CPX Kopírovanie stopy diagnostiky CPX a ďalších diagnostických údajov špecifických pre zariadenie: Podpätie diagnostiky orientované na kanál a modul / Diagnostická pamäť skratových modulov Celkový počet osí: 31 Podpora konfigurácie: CODESYS V3 Trieda koróznej odolnosti CRC: 2 - mierne korózne namáhanie Skladovacia teplota: -20 ... 70 ° C LED displej, špecifický pre zbernicu: TP: Link / Traffic LED displej, špecifický pre produkt: ERR: Chyba chodu PLC M: Upraviť / Vynútiť aktívne PL: Napájanie záťaže PS: Napájanie elektroniky, napájanie snímača RUN: Stav PLC SF: Chyba systému STOP: Značka stavu PLC: 28 kB retenčné údaje CoDeSys variabilný koncept Menovité prevádzkové napätie DC: 24 V Menovité prevádzkové napätie DC Napätie záťaže: bez pneumatiky: 18 ... 30 V 24 V s pneumatikou typu Midi / Maxi: 21,6 ... 26,4 V s pneumatickým typom CPA: 20,4 ... 26,4 V s pneumatickým typom MPA: 18 ... 30 V Premostenie pri výpadku napájania: 10 ms Parametrizácia: CODESYS V3 Hmotnosť produktu: 135 g Programovací softvér: CODESYS poskytovaný spoločnosťou Festo Programovací jazyk: Podľa IEC 61131-3 Rebríkový diagram (KOP) Zoznam pokynov (AWL) Štruktúrovaný text Schéma funkcií Schéma sekvencie, ďalšie programovanie CFC, operačný jazyk: programovanie DE, EN, podpora Zaobchádzanie so súbormi: áno Programová pamäť: 16 MB užívateľský program Protokol: CODESYS úroveň 2 EasyIP Modbus TCP TCP / IP Relatívna vlhkosť: 95% nekondenzujúca Stupeň ochrany: IP65 IP67 Teplota okolia: -5 ... 50 ° C Materiál krytu: PC vystužený PA Poznámka k materiálom: vyhovuje RoHS Dodatočné funkcie: Diagnostické funkcie Softmotion funkcie pre elektrické pohony
- Kategória výrobku
riadiaci blok
- Číslo výrobcu
3472765
- Max. okolitá teplota
+50 °C
- Min. okolitá teplota
-5 °C
