Fischer 512195 SolarFlat Blechdach 400 AL strešná lišta

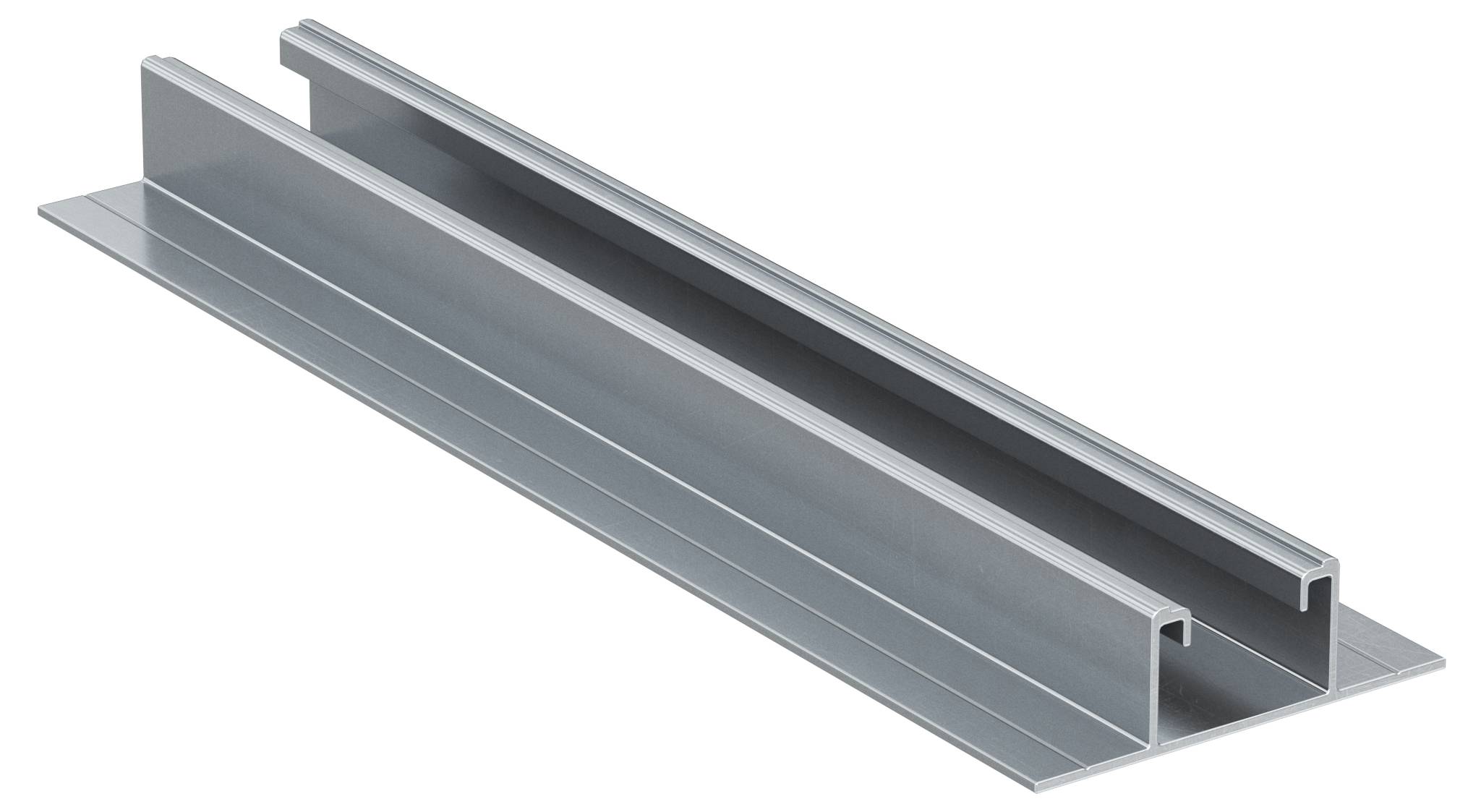

3D rendering sivého kovového U-profilového kanála s dvoma vyvýšenými bočnými prírubiami, zobrazený v perspektíve na bielom pozadí.

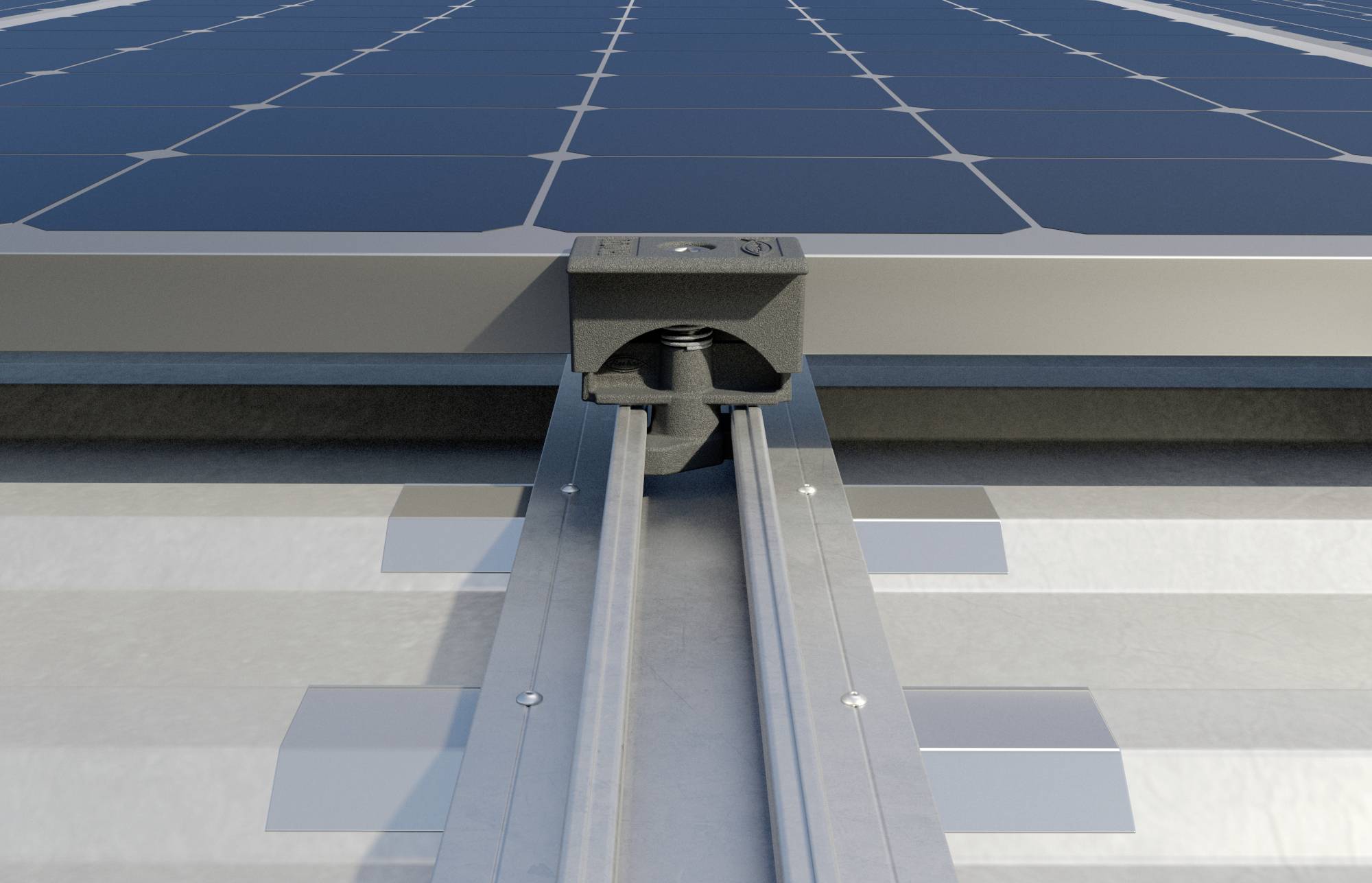

Solárny modul na montážnom systéme nainštalovanom na streche. Zobrazuje detailný pohľad na upevňovaciu svorku na nosnej lište.

Technický výkres prierezu súčiastky s rozmermi: šírka 82,5 mm, výška 25,5 mm, vnútorné vzdialenosti 37,5 mm, hrúbka 1,5 mm.

1/3

Doručenie: Po 14. 9.

2 Set(y)

Počet

Set(y)

Celkom (1 m = 9,35 €)

186,98 €

bez DPH.

Doprava zadarmo

Už len 2 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

profil fischer na plechovú strechu SolarFlat 400 mm hliník

Pre montáž FV panelov vo formáte na výšku na trapézové plechy
Ideálne na optimalizáciu konštrukcie pri väčších inštaláciách
Vyrobené z hliníka AW 6060 T6
Stanovte stredovú vzdialenosť upevnenia v závislosti od sklonu rebier trapézového plechu a zaťaženia snehom a vetrom na mieste
Medzi koľajnicu a trapézový plech nalepte vrstvu butylovej lepiacej pásky CG INT. Uistite sa, že butylová páska je skrútená tak, aby hliníková vrstva bola na strane, na ktorej spočíva koľajnica
Pri upevňovaní pomocou ALG nitov umiestnite koľajnicu na trapézový plech a vyvŕtajte koľajnicu a plech spolu vrtákom 5,5 mm
Pri upevňovaní pomocou samorezných skrutiek EPDM 6x25 predvŕtajte plechovú strešnú lištu Solar Flat iba v mieste, kde má dôjsť k upevneniu. Umiestnite už predvŕtanú koľajnicu na plech a zaskrutkujte samoreznú skrutku tak, že ju prevlečiete cez predvŕtaný otvor v koľajnici
Vhodné pre inštaláciu fotovoltaických systémov na trapézové plechy

Technické parametre

Hmotnosť v kg/m: 0,724 kg/m
Dĺžka: 400 mm
Prierez profilu: 2,68 cm²
Moment zotrvačnosti: 2,19 cm4
Moment zotrvačnosti: 11,9 cm4
Modul prierezu: 1,22 cm³
Modul prierezu: 2,88 cm³

Kategória výrobku: strešná lišta

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3028782 Fischer 512195 SolarFlat Blechdach 400 AL strešná lišta

Popis

fischer Solar Flat Sheet Metal Roof je lišta z hliníkovej zliatiny na pripevnenie fotovoltaických systémov na ploché alebo šikmé strechy s trapézovým plechom a ortogonálnym uchytením. Pomocou ALG nitov je montáž rýchla a jednoduchá. Okrem toho je možné fotovoltaický modul rýchlo nainštalovať pomocou univerzálnych svoriek PMU/PMCU a predmontovaných svoriek PM-F/PM-C. V krátkych kúskoch pre vysokú flexibilitu. Predvŕtané diely na montáž pomocou ALG nitov aj samorezných skrutiek EPDM.
