Fischer 518952 MW SA A2 spojovací uholník

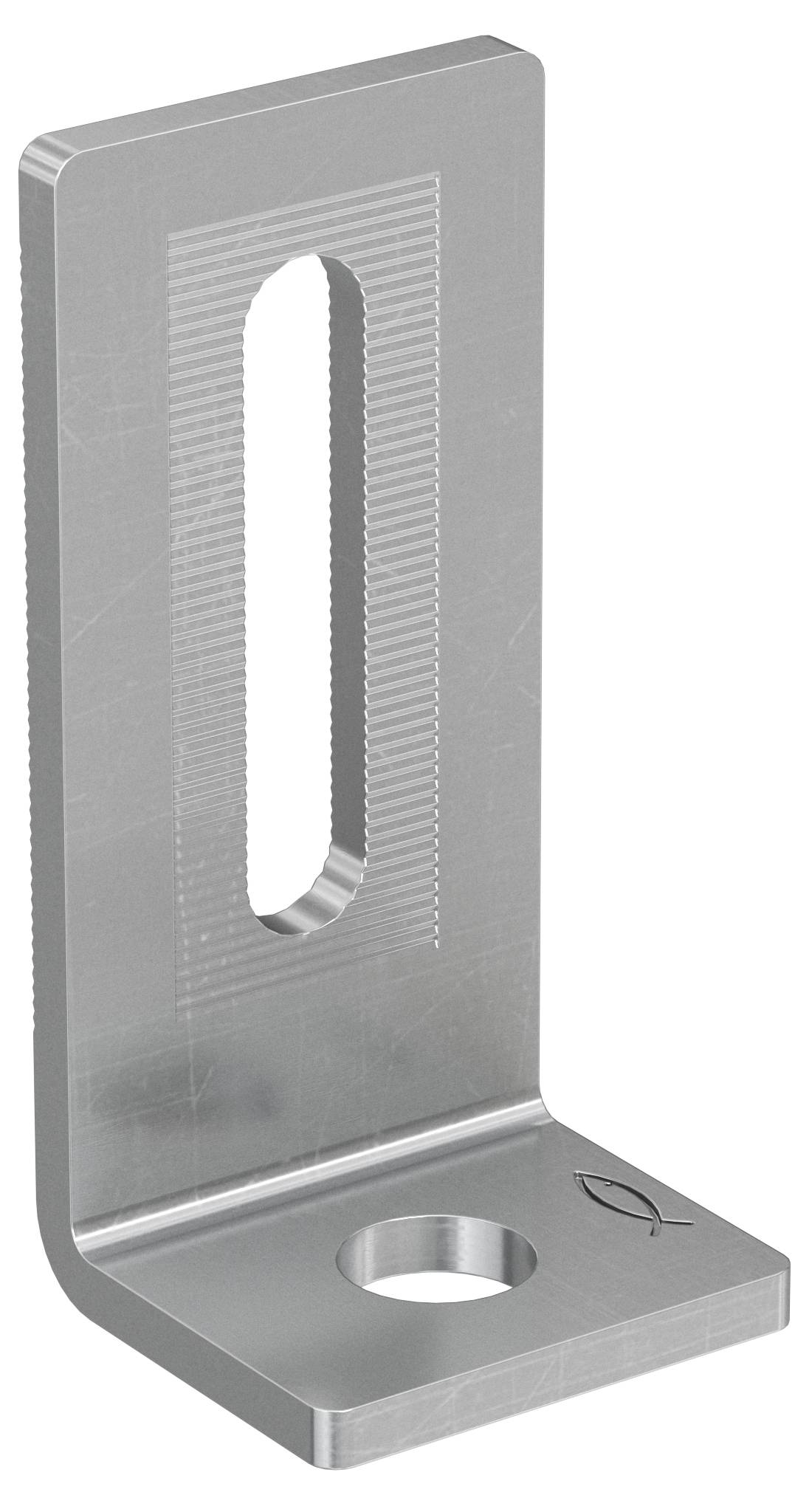

Strieborný kovový L-tvarovaný upevňovací držiak s vertikálnou drážkovanou otvorom a okrúhlym otvorom základne na upevnenie.

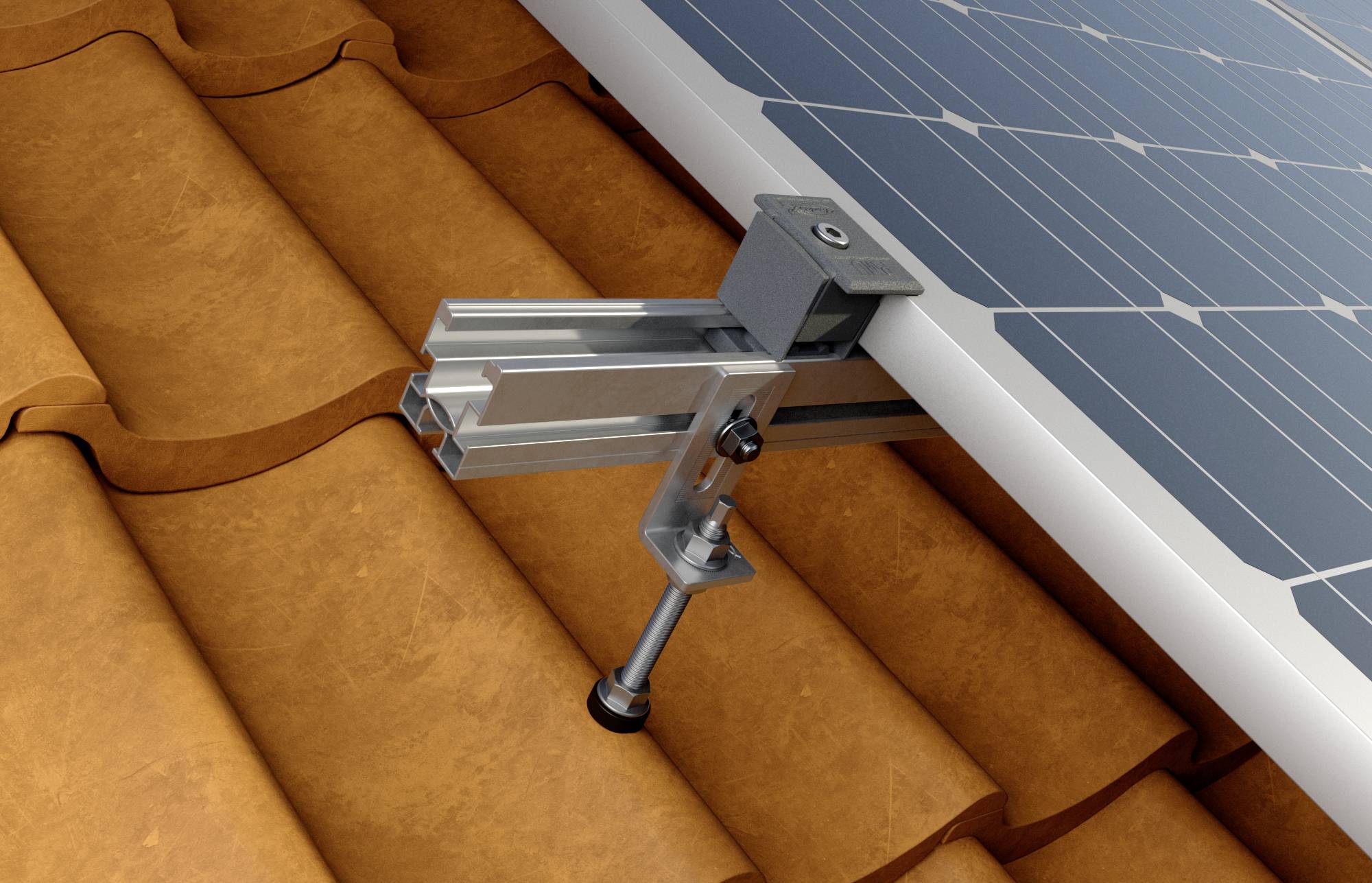

Solárny panel upevnený na šikmej streche s škridlami, zobrazuje robustný držiak a lištu pre bezpečnú inštaláciu.

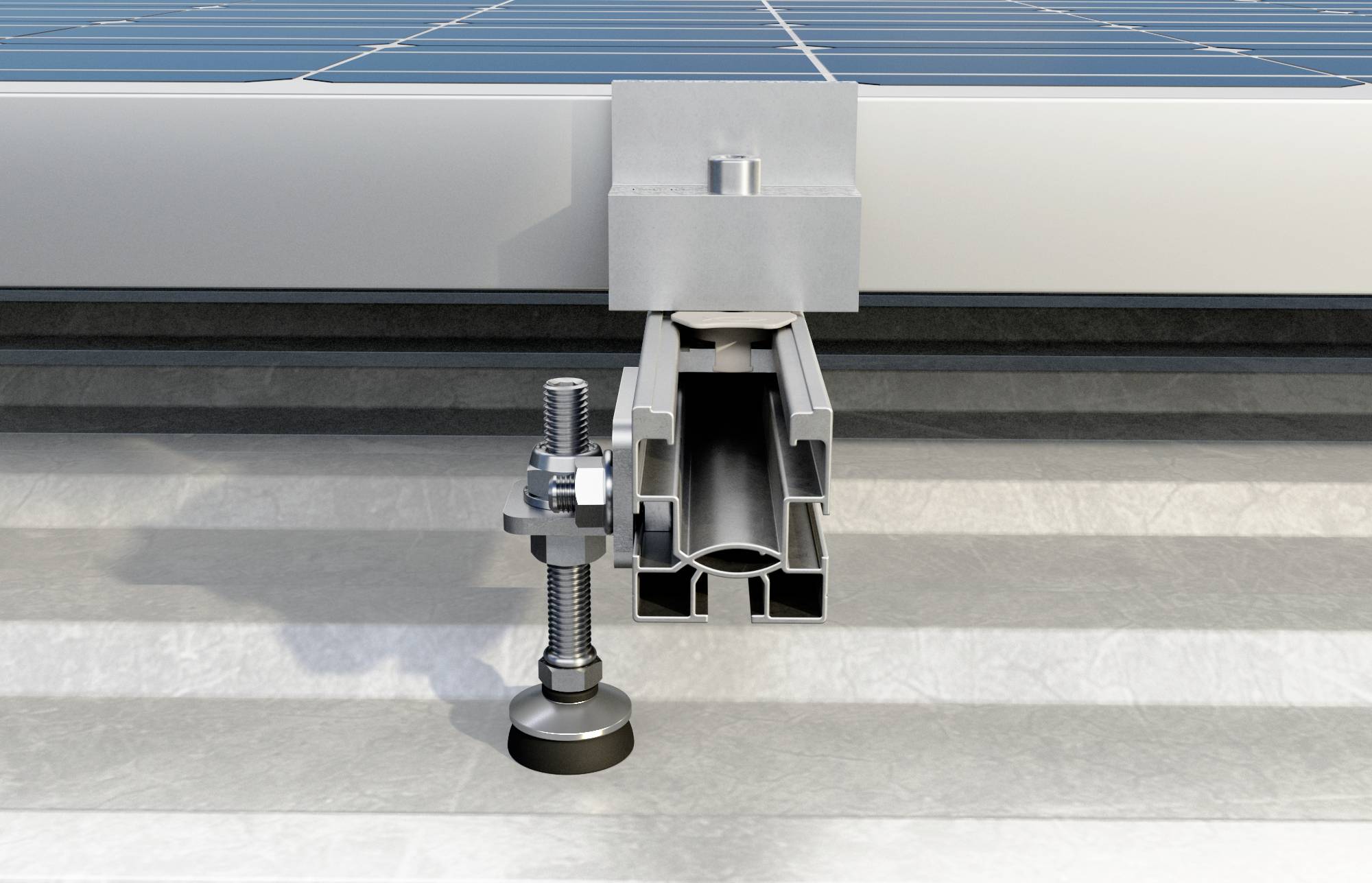

Detailný záber solárnej montážnej lišty na streche s upevňovacím skrutkovým spojem vedľa nej; zobrazuje proces inštalácie.

1/3

Doručenie: Po 14. 9.

5 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (38,20 € / kus)

44,99 €

-15 %

38,20 €

bez DPH.

Už len 5 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

fischer uholník MW SA A2 nerezová oceľ A2

Držiak na spojenie solárnych líšt pomocou skrutiek STSI alebo STSR alebo na spojenie dvoch prekrývajúcich sa solárnych líšt krížených v 90°
Predĺžený otvor vo vertikálnej časti
Verzia s dlhým slotom
Nerezová oceľ A2
Spojenie so závesnými skrutkami STRS alebo STSI:
Vložte uholník MW medzi dve matice skrutky závesu STSR/STSI a utiahnite
Pripojte solárnu lištu k uhlovej konzole MW cez pozdĺžny otvor pomocou skrutky SKS M 8 a prírubovej matice MU FM 8
Na nastavenie polohy uhlovej konzoly MW použite dve matice skrutky závesu STSR/STSI
Spojenie dvoch solárnych koľajníc:
Pripojte uholník MW k spodnej solárnej lište pomocou kladivovej matice FCN AL a skrutky SKS M 8
Hornú solárnu lištu pripevnite k uhlovému držiaku cez podlhovastý otvor pomocou skrutky SKS M 8 a prírubovej matice MU FM 8
Vhodné pre:
Strešná krytina z vlnitého plechu alebo vláknocementu
Pre pripojenie k:
SolarLight koľajnica
Koľajnica SolarFish
SolarMid koľajnica

Technické parametre

Rozmery: 9 x 45 mm
Ø otvoru: 12,5 mm
Hrúbka: 4 mm

Kategória výrobku: spojovací uholník

Hmotnosť: 120 g

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3028786 Fischer 518952 MW SA A2 spojovací uholník

Popis

MW SA A2 je uholník vyrobený z nehrdzavejúcej ocele A2 na pripojenie závesných skrutiek k solárnym lištám alebo na spojenie dvoch prekrývajúcich sa solárnych lišt krížených v 90°. Predĺžený otvor vo zvislej časti umožňuje nastavenie výšky solárnej lišty.Rýchla montáž cez spodný otvor a jednoduché nastavenie cez predĺžený otvor na boku. Spoje s koľajnicou sú vybavené protišmykovými ryhami pre bezpečnú fixáciu.

Tento text bol preložený strojovo.
