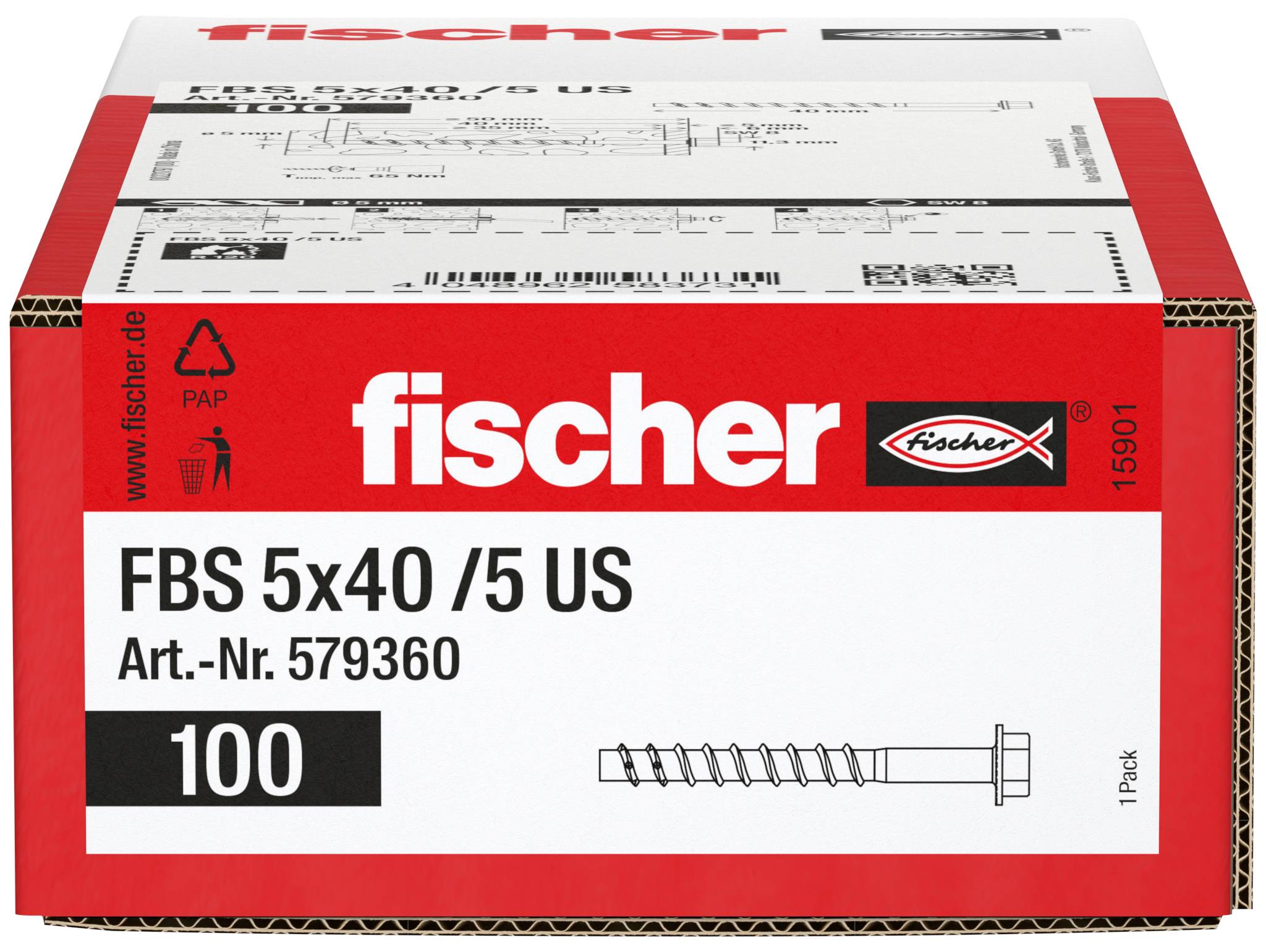

Produktová krabica Fischer FBS 5x40/5 US skrutkovacích kotiev, červeno-biely obal označený „100" a Art.-č. 579360.

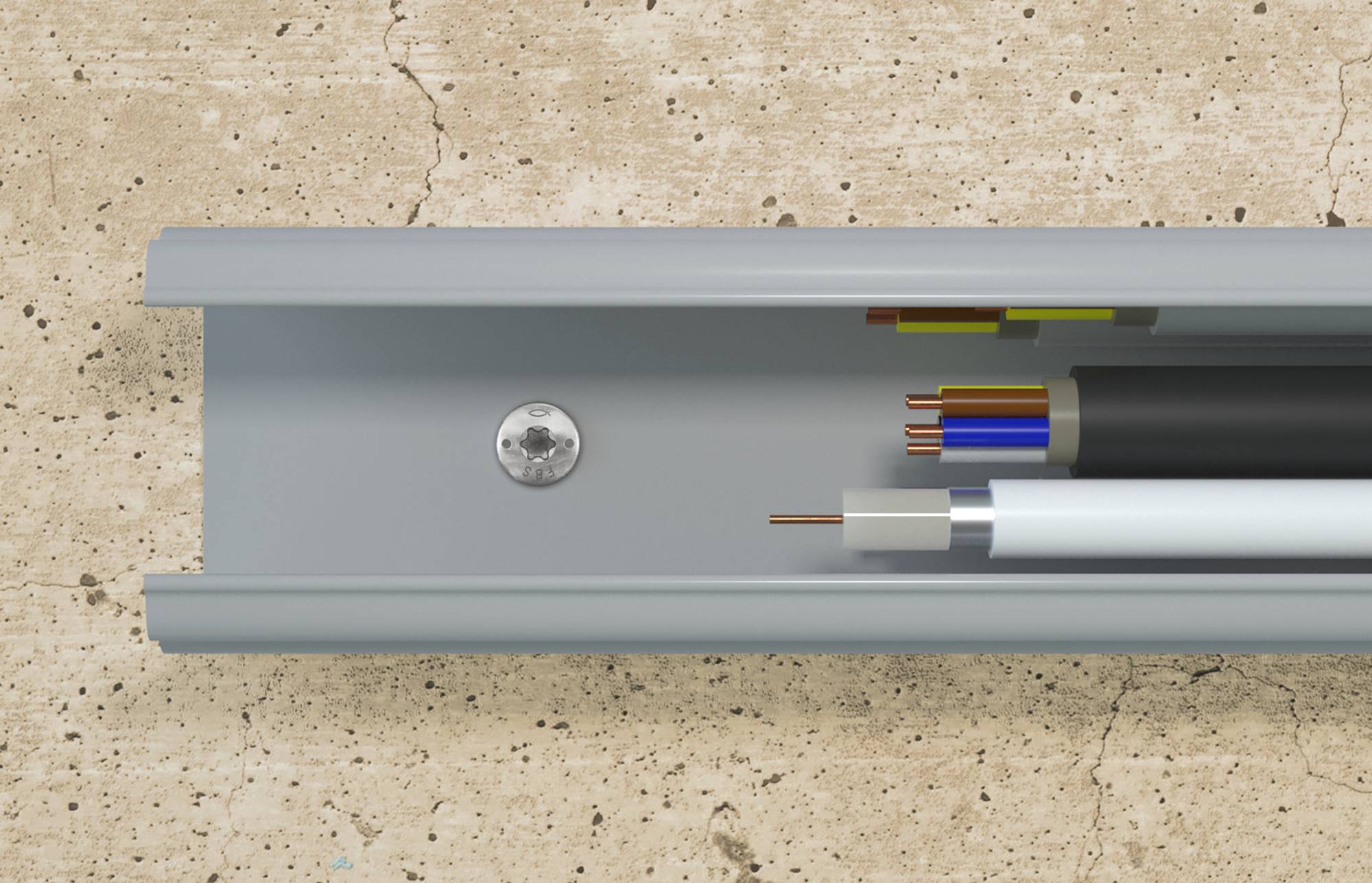

Rezez kovového káblovodu zobrazujúci zväzok elektrických drôtov vo vnútri nástenného kanála, upevnený skrutkou.

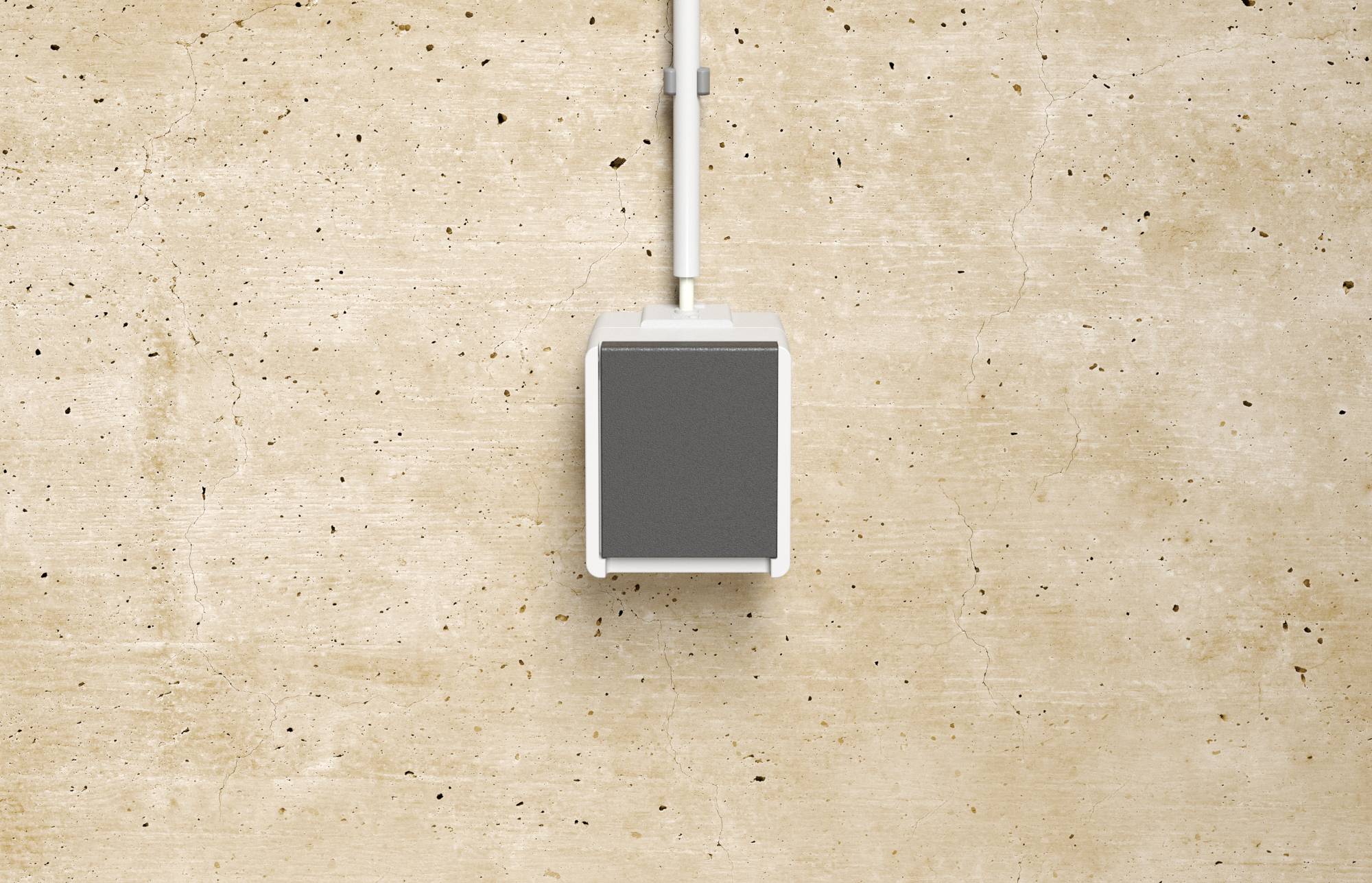

Biela elektrická zásuvka alebo nástenné zariadenie s kábľom vedúcim smerom nahor proti béžovej textúrovanej stene.

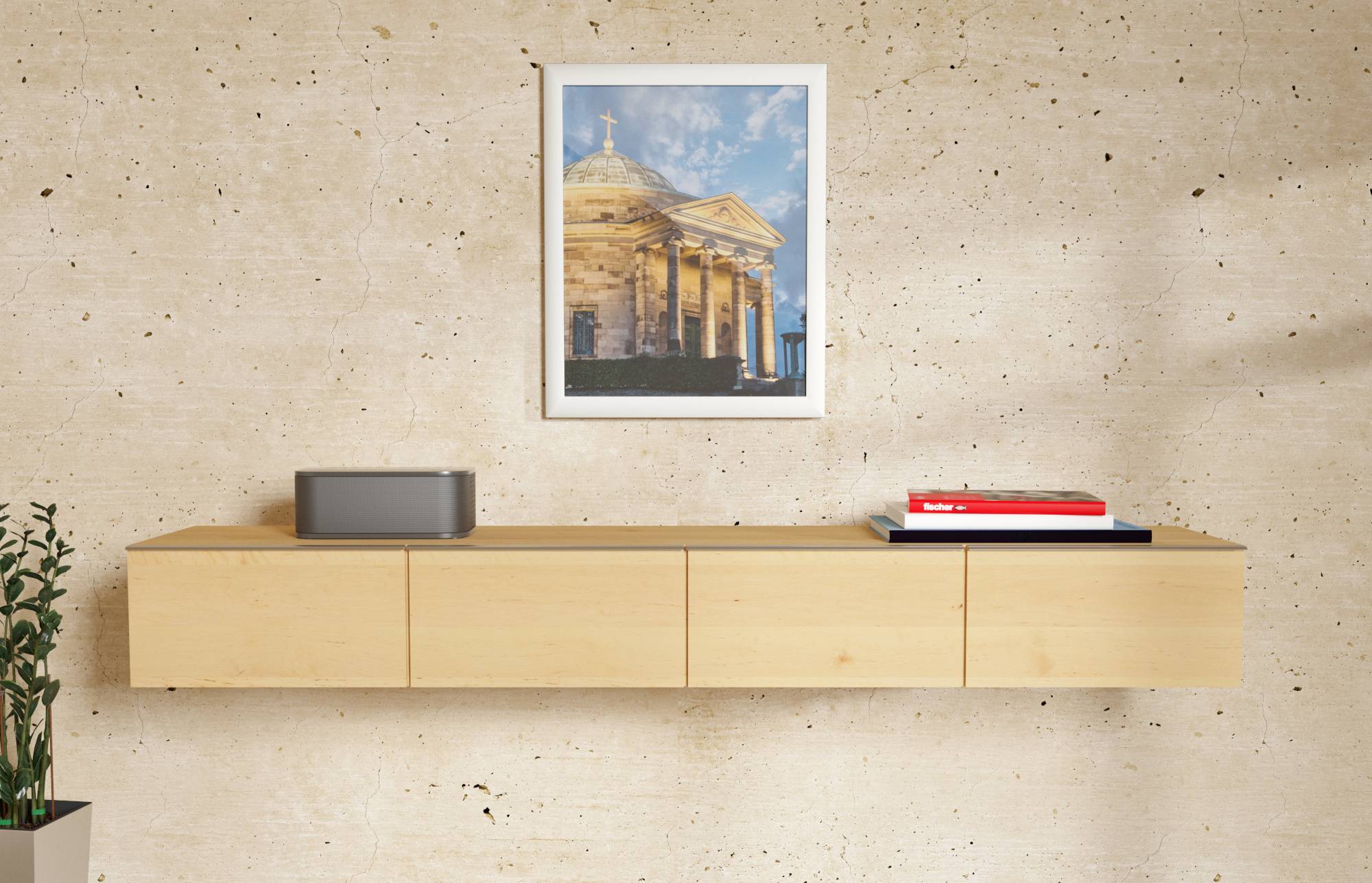

Minimalistická nástenná drevená skrinka so reproduktorom a zložené knihy pod rámovanou fotografiou klasickej budovy.

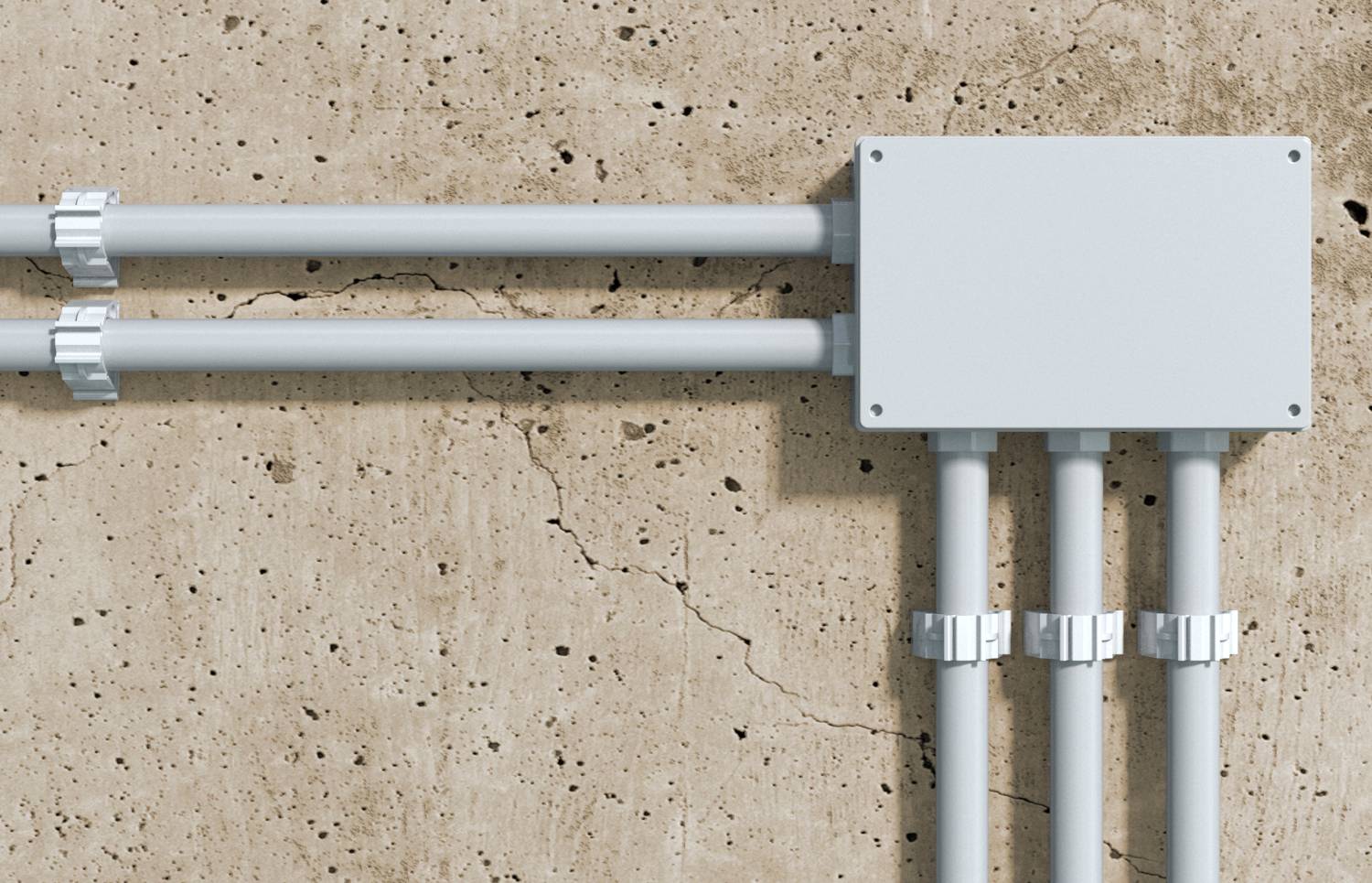

Elektrická rozvodná skrinka s kovovými chráničkami pripevnené na betónovej stene.

Technický diagram kotviaceho skrutkovacieho čapu vloženého do betónového bloku, zobrazujúci inštalačné rozmery a označenia ako h1, L, hnom, tfix, l1, d0 a dh.

Technická schéma inštalácie kotviaceho skrutkovacieho spoja v betóne, znázorňujúce dve konfigurácie vloženia s označenými rozmermi h1, L, hnom, d0, dh, l1, tfix a SW.

Diagram kotevného skrutkovacieho kotvy vloženej do betónovej steny s červenou šípkou smerujúcou na hrot skrutky/smer vniknutia.

Diagram zobrazujúci sondu alebo tyč vsunutú cez vzorku horniny do otvorenia na pravej strane, s červenou šípkou označujúcou pohyb doprava.

Diagram skrutkovacieho kotvy nainštalovanej v betónovom bloku, s červenou zakrivenou šípkou ukazujúcou utahovanie v smere hodinových ručičiek.

Ilustrácia kotevného čapu do muriva vloženého v kameňi, s červenou šípkou ukazujúcou na podložku/maticu v povrchové vrstve.

Krabica s Fischer FBS 5x40/5 US upevňovacimi prvkami, označená "100", zobrazená v červeno-bielom maloobchodnom balení.

Fischer 579360 Concrete screw 40 mm vonkajší šesťhran glavanizované zinkom 100 ks-12

1/13

Datasheety: (PDF)

Doručenie: Pi 18. 9.

30 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 100 ks)

Set(y)

Celkom (27,63 € / kus)

27,63 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

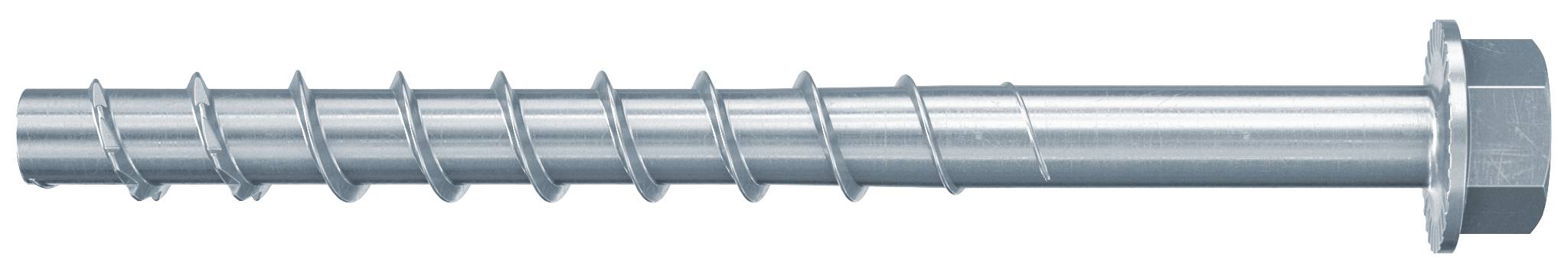

fischer skrutka do betónu FBS 5 x 40 /5 US šesťhran s podložkou, galvanicky pozinkovaná oceľ

Rýchla a jednoduchá montáž a demontáž pomocou akumulátorového skrutkovača, rázového uťahováka alebo manuálnej inštalácie rukou.
Flexibilné použitie na rôznych povrchoch.
Posúdenie požiarnej bezpečnosti podľa normy R120 zvyšuje bezpečnosť a umožňuje použitie aj v prípade požiaru.
Dve hĺbky kotvenia ponúkajú vysokú flexibilitu, napríklad pri premostení omietky, a umožňujú flexibilné prispôsobenie sa zaťaženiu.

Technické parametre

Minimálna hĺbka vrtu: 50 mm
Minimálna hĺbka vŕtaného otvoru pre montáž cez priechodný otvor: 50 mm
Nominálna hĺbka zapustenia / hrúbka pripevnenia: 35 / 5 mm
Veľkosť kľúča: 8 mm
Rozmery skrutiek: 5,0 x 40 mm
Dĺžka skrutky: 40 mm
Priemer hlavy: 11,3 mm
Menovitý priemer vrtáka: 5 mm
Dĺžka kotvy: 40 mm
Pohon: SW8
Použiteľná dĺžka: 5 mm
Prostredie: Vnútorné

Kategória výrobku: Concrete screw

Pohon: vonkajší šesťhran

Obsah: 100 ks

Dĺžka: 40 mm

Vlastnosti materiálu: glavanizované zinkom

Tvar hlavy: šesťhranná hlava

Na stiahnutie

Datasheet

Datasheet 3760699 Fischer 579360 Concrete screw 40 mm vonkajší šesťhran glavanizované zinkom 100 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760699 Fischer 579360 Concrete screw 40 mm vonkajší šesťhran glavanizované zinkom 100 ks

Popis

Betónová skrutka fischer FBS 5 US je kotviace riešenie vyrobené z galvanicky pozinkovanej ocele s nalisovanou podložkou a šesťhranným vybraniem. FBS 5 US je ideálny na montáž líšt, zásuviek na omietku, káblových kanálov, elektrických inštalácií a aplikácií HVAC všeobecne, ako aj v sektore domácich prác. Keď sa skrutka do betónu zaskrutkuje do vyvŕtaného otvoru, boky závitu sa zarežú do podkladu tvarovým spôsobom a zabezpečia únosnosť. Minimálne vŕtanie šetrí čas počas montáže. Odporúčané zaťaženia pre betón, ako aj vhodnosť pre murivo s hustou štruktúrou, ako sú plné tehly z kremičitanu vápenatého, a požiarna odolnosť podľa R 120 zaručujú dodatočnú bezpečnosť.
