Fischer 579369 Concrete screw 60 mm TX glavanizované zinkom 100 ks

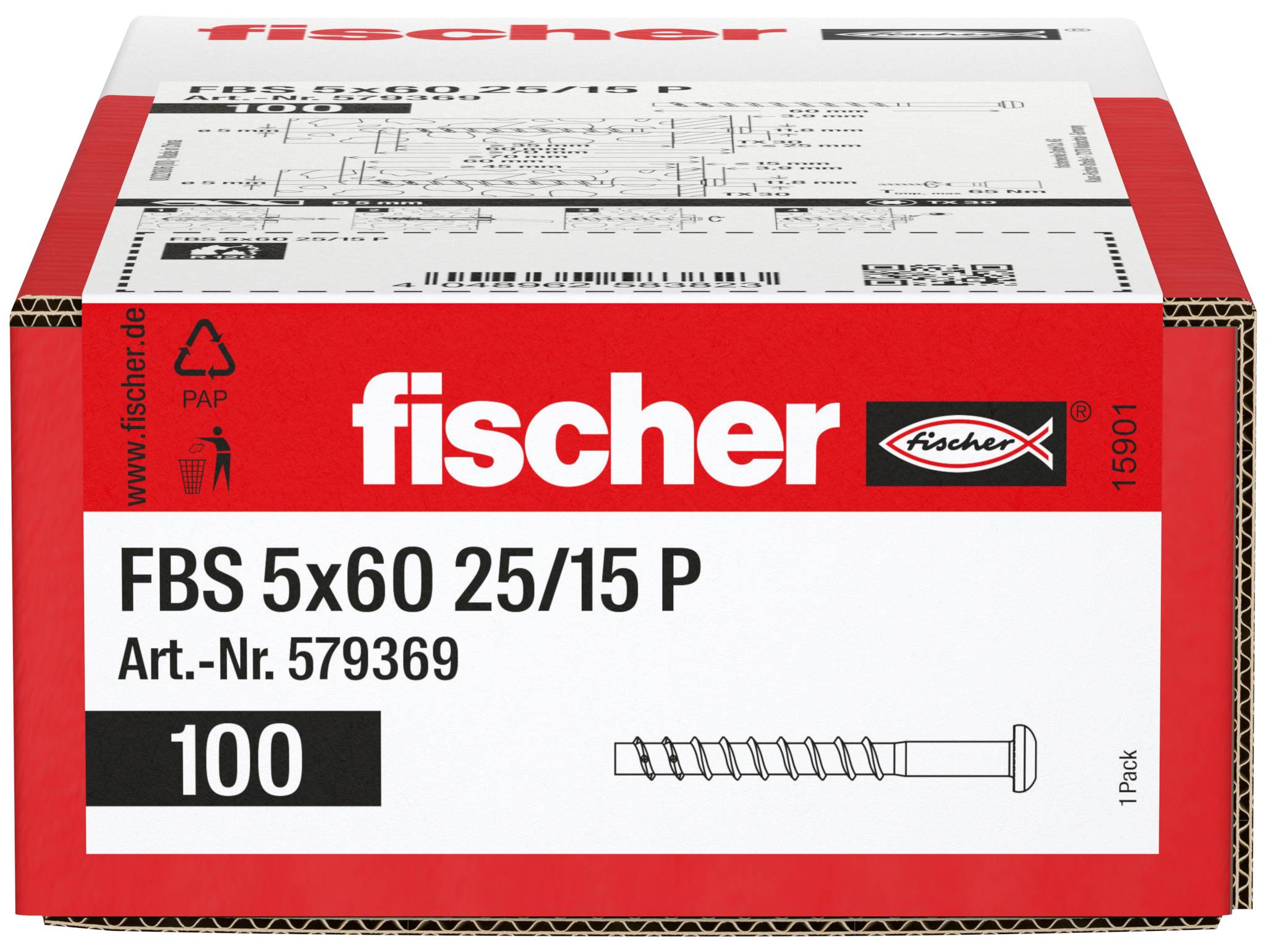

Obrázok krabice kotiev Fischer s označením 'FBS 5x60 25/15 P' s množstvom 100 a ikonou kotvy na prednej strane.

Fischer 579369 Concrete screw 60 mm TX glavanizované zinkom 100 ks-1

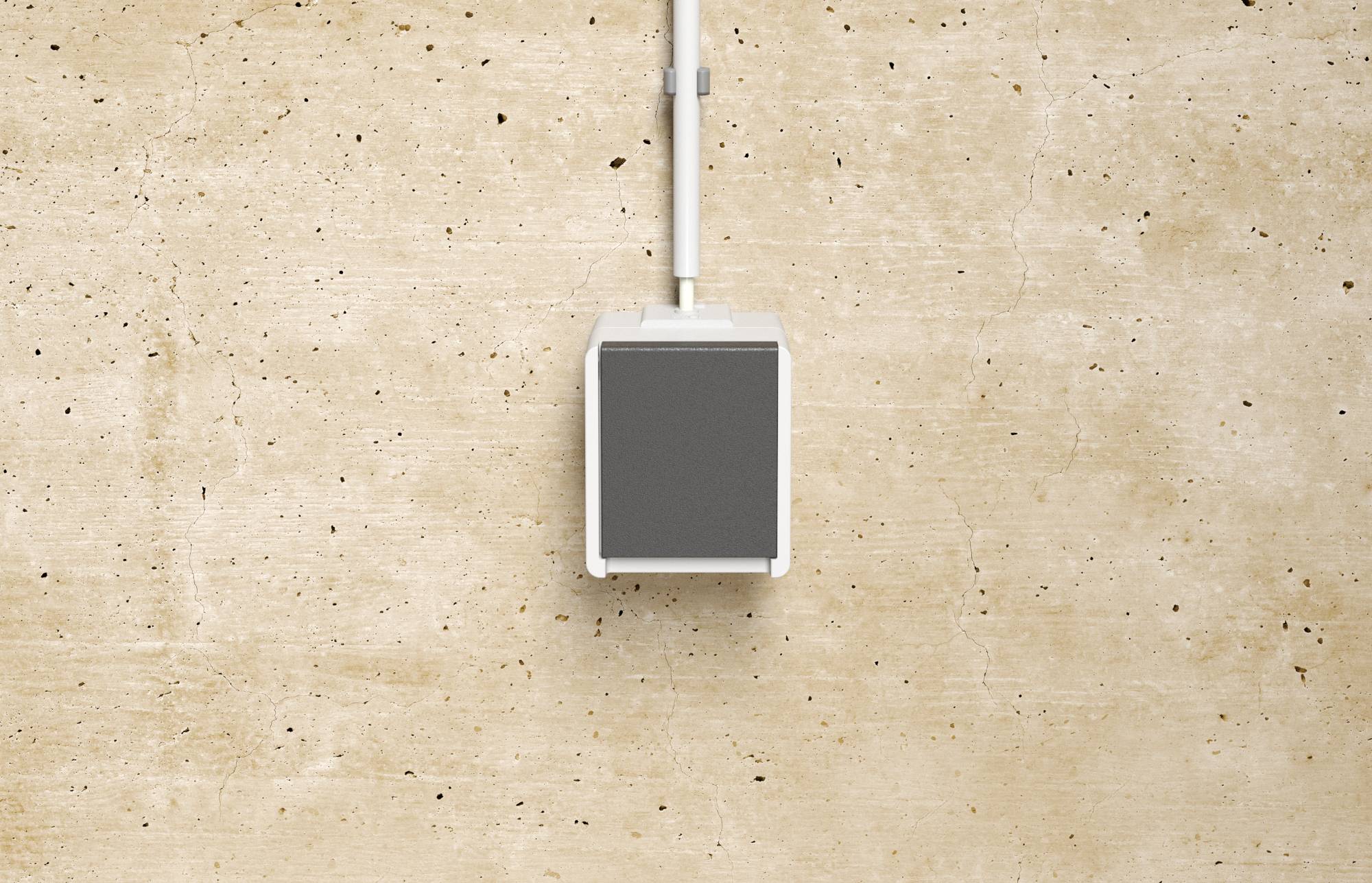

Nástenná elektrická zásuvka s bielym kábľom a sivou zástrčkou na strede béžovej textúrovanej steny.

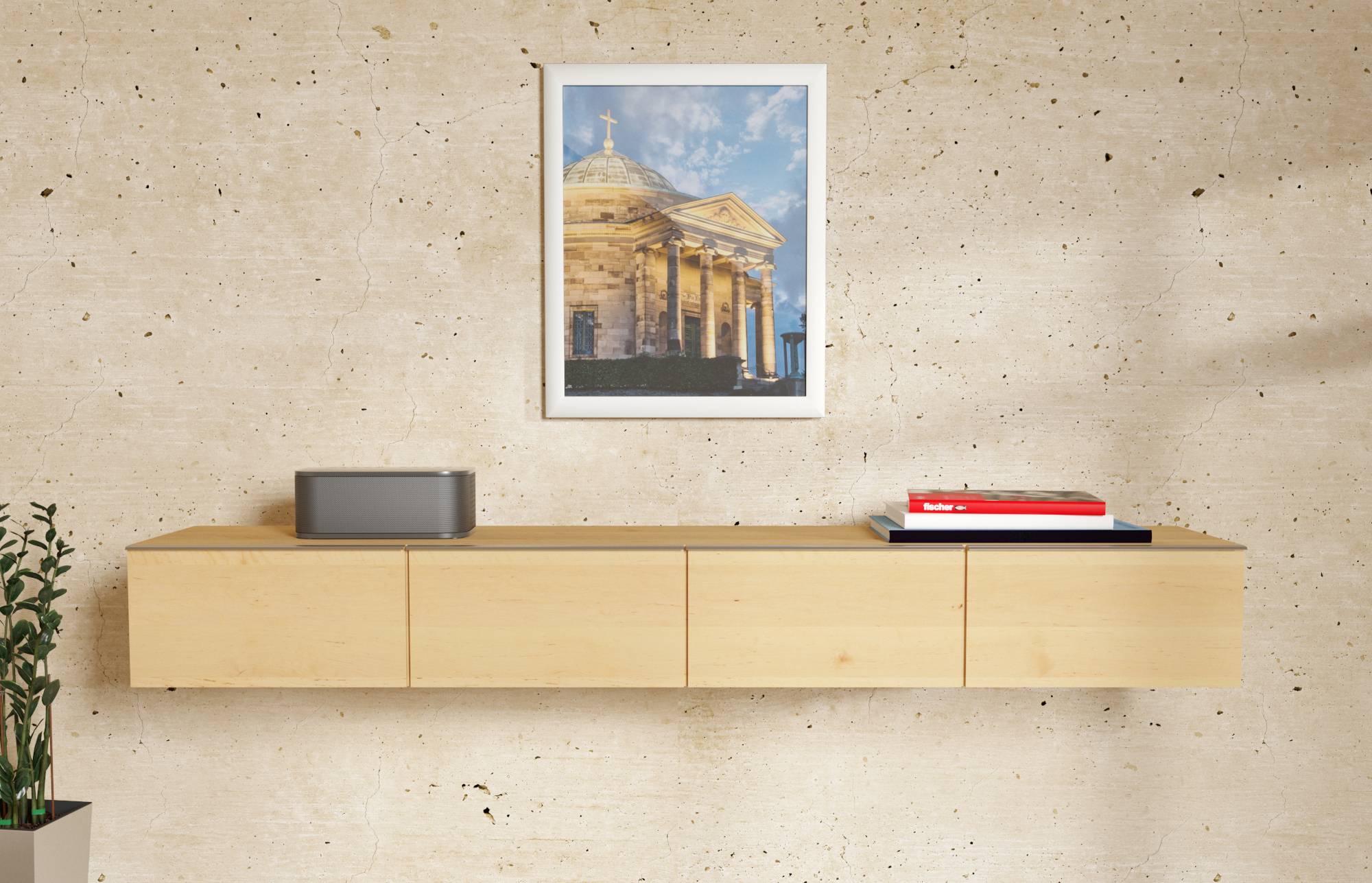

Moderný nástenný drevený konzolový stolík pod zarámovanou tlačou budovy s reproduktorom a naskládanými knihami na vrchu, oproti béžovej textúrovanej stene.

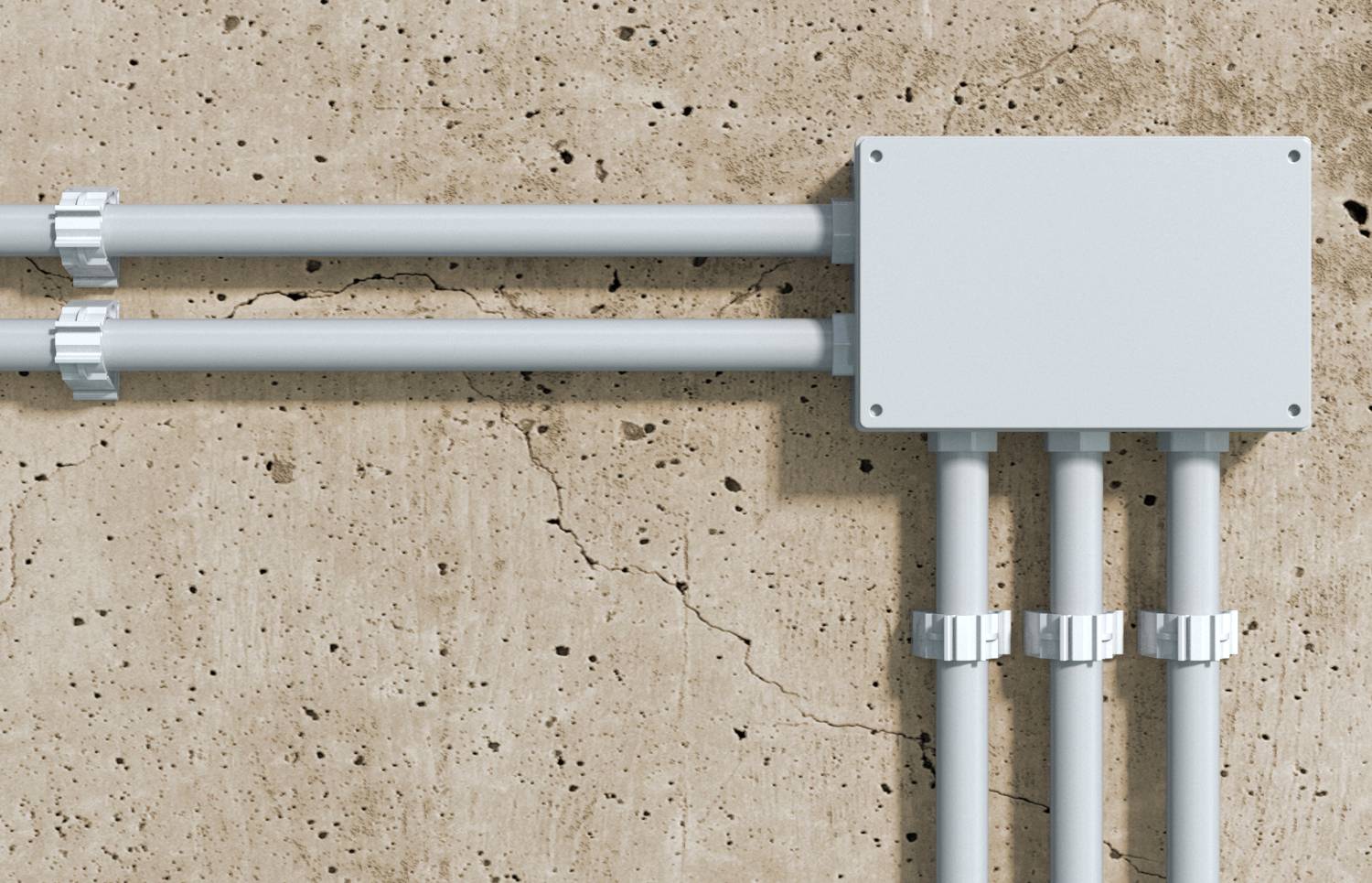

Elektrické rozvodné potrubia vstupujú do priechodnej skrinky upravenej na betónovej stene.

Technický diagram kotvy skrutky v betóne s rozmermi h1, L, hnom, tfix, l1, d0, dh a TX.

Technická schéma znázorňujúca dva bočné pohlady na závitovú kotvu v murovaní s rozmermi inštalácie označenými h1, L, hnom,max/min, d0, dh, tfix, l1 a TX.

Ilustrácia skrutkovacího čapu alebo kotviaceho skrutkovacieho čapu vloženého vodorovne do betónovej steny, s červenou šípkou smerujúcou na pravý koniec.

Diagram sondy vloženej do pevného materiálu s červenou šípkou znázorňujúcou tok alebo smer smerujúci von cez bočný otvor.

Schéma skrutky zakotvené v betóne, s červenou zakrivenou šípkou označujúcou rotáciu v smere hodinových ručičiek, aby sa vtisnula.

Diagram nástennej kotvy skrutky v textúrovanej stene, s ikonou oka a červenou šípkou smerujúcou na hlavu skrutky zo strany.

Červeno-biela krabica s produktom Fischer označená 'FBS 5x60 25/15 P', s 100 spojovacími prvkami zobrazenými na prednej strane.

Fischer 579369 Concrete screw 60 mm TX glavanizované zinkom 100 ks-12

1/13

Datasheety: (PDF)

Doručenie: Po 14. 9.

30 Set(y)

Počet (Veľkosť balenia 100 ks)

Set(y)

Celkom (31,70 € / kus)

31,70 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

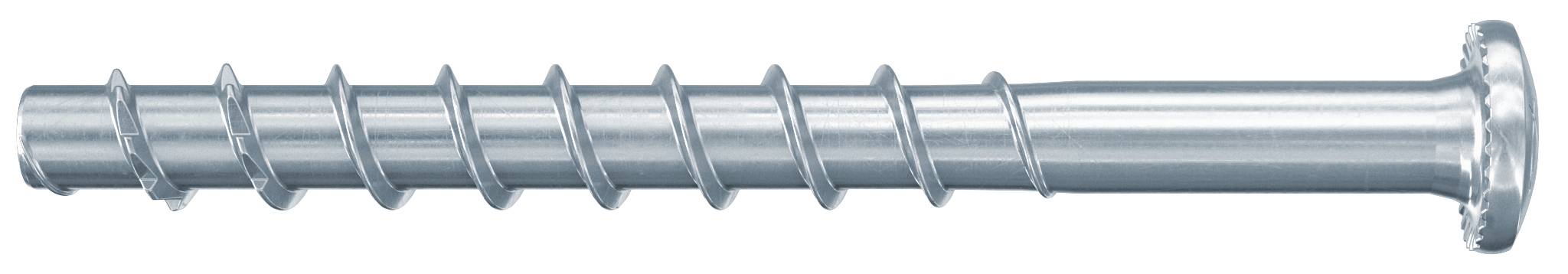

fischer skrutka do betónu FBS 5 x 60 25/15 P s panheadom, galvanicky pozinkovaná oceľ

Rýchla a jednoduchá montáž a demontáž pomocou akumulátorového skrutkovača, rázového uťahováka alebo manuálnej inštalácie rukou.
Flexibilné použitie na rôznych povrchoch.
Dve hĺbky kotvenia ponúkajú vysokú flexibilitu, napríklad pri premostení omietky, a umožňujú flexibilné prispôsobenie sa zaťaženiu.
Posúdenie požiarnej bezpečnosti podľa normy R120 zvyšuje bezpečnosť a umožňuje použitie aj v prípade požiaru.

Technické parametre

Minimálna hĺbka vrtu: 70 mm
Minimálna hĺbka vŕtaného otvoru pre montáž cez priechodný otvor: 70 mm
Nominálna hĺbka zapustenia / hrúbka pripevnenia: 35 / 25 mm
Nominálna hĺbka zapustenia / hrúbka pripevnenia: 45 / 15 mm
Rozmery skrutky: 5,0 x 60 mm
Dĺžka skrutky: 60 mm
Priemer hlavy: 11,8 mm
Veľkosť bitov (TX): 30
Menovitý priemer vrtáka: 5 mm
Dĺžka kotvy: 60 mm
Pohon: TX30
Prostredie: Vnútorné

Kategória výrobku: Concrete screw

Pohon: TX

Obsah: 100 ks

Dĺžka: 60 mm

Vlastnosti materiálu: glavanizované zinkom

Tvar hlavy: Pan Head

Na stiahnutie

Datasheet

Datasheet 3760708 Fischer 579369 Concrete screw 60 mm TX glavanizované zinkom 100 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3760708 Fischer 579369 Concrete screw 60 mm TX glavanizované zinkom 100 ks

Popis

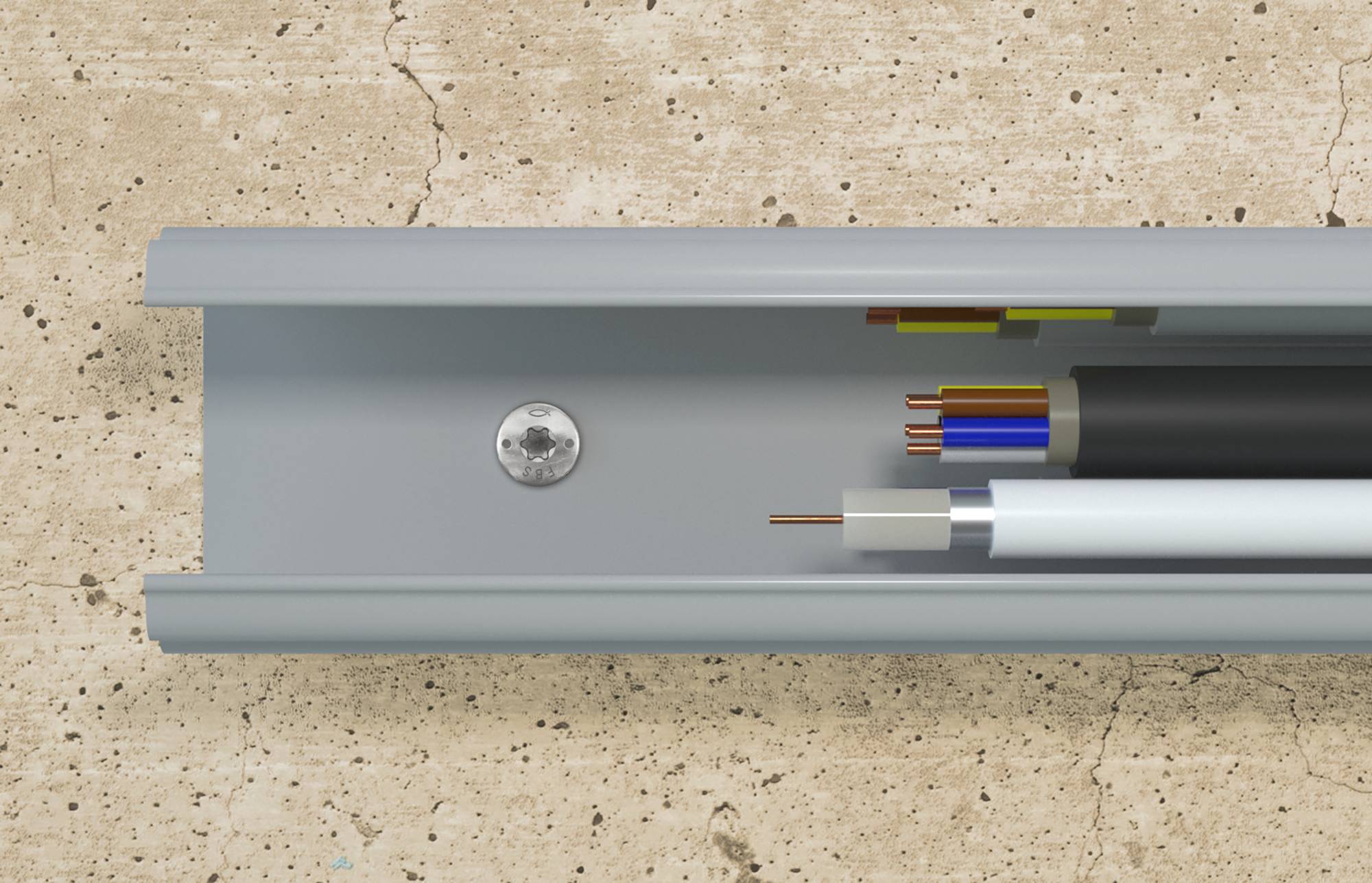

Betónové skrutky fischer FBS 4 a 5 P sú kotviace riešenie vyrobené z galvanicky pozinkovanej ocele so šošovkovou hlavou a TX držiakom. FBS 4 a 5 P sú ideálne na montáž líšt, zásuviek na omietku, káblových kanálov, elektrických inštalácií a aplikácií HVAC všeobecne, ako aj v sektore domácich prác. Keď sa skrutka do betónu zaskrutkuje do vyvŕtaného otvoru, boky závitu sa zarežú do podkladu tvarovým spôsobom a zabezpečia únosnosť. Minimálne vŕtanie šetrí čas počas montáže. Odporúčané zaťaženia pre betón, ako aj vhodnosť pre murivo s hustou štruktúrou, ako sú plné tehly z kremičitanu vápenatého, a požiarna odolnosť podľa R 120 zaručujú dodatočnú bezpečnosť.
