Fischer FIS H 16 x 130 K K NV injektážna kotevné puzdro 130 mm 16 mm 532658 1 sada

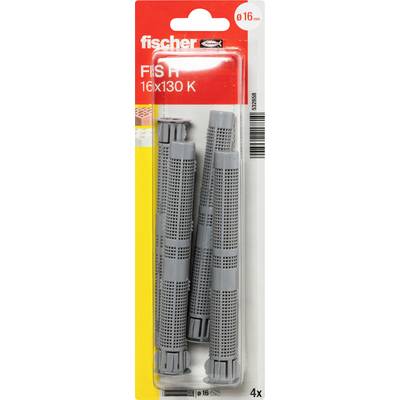

Balenie kotiev fischer FIS 16x130 K do steny, ktoré zobrazuje štyri sivé plastové kotvy v červeno-priehľadnom blistrovom balení pre otvory 16 mm.

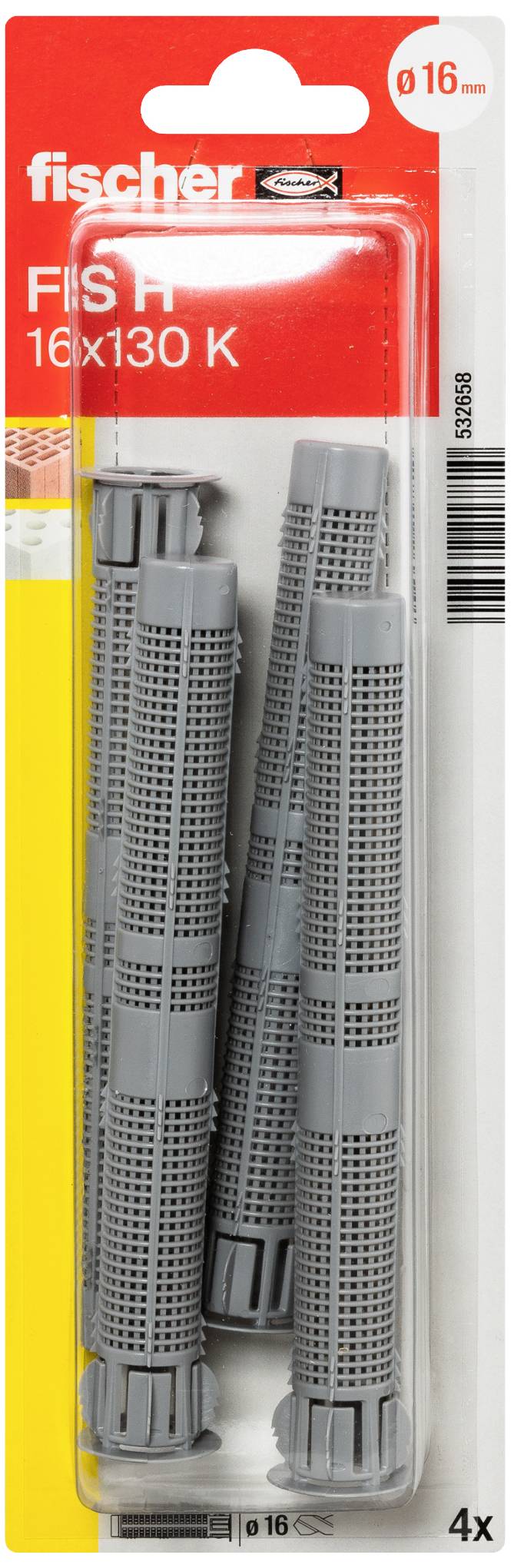

Balenie štyroch sivých plastových hmoždiniek značky Fischer, model FIS H, veľkosť 16x130 K, vhodných pre 16 mm vŕtané otvory.

Drevená markíza pri stene s dvoma oknami, ktorá vrháva tieň na zem. Ideálna pre domy alebo priestory garáží.

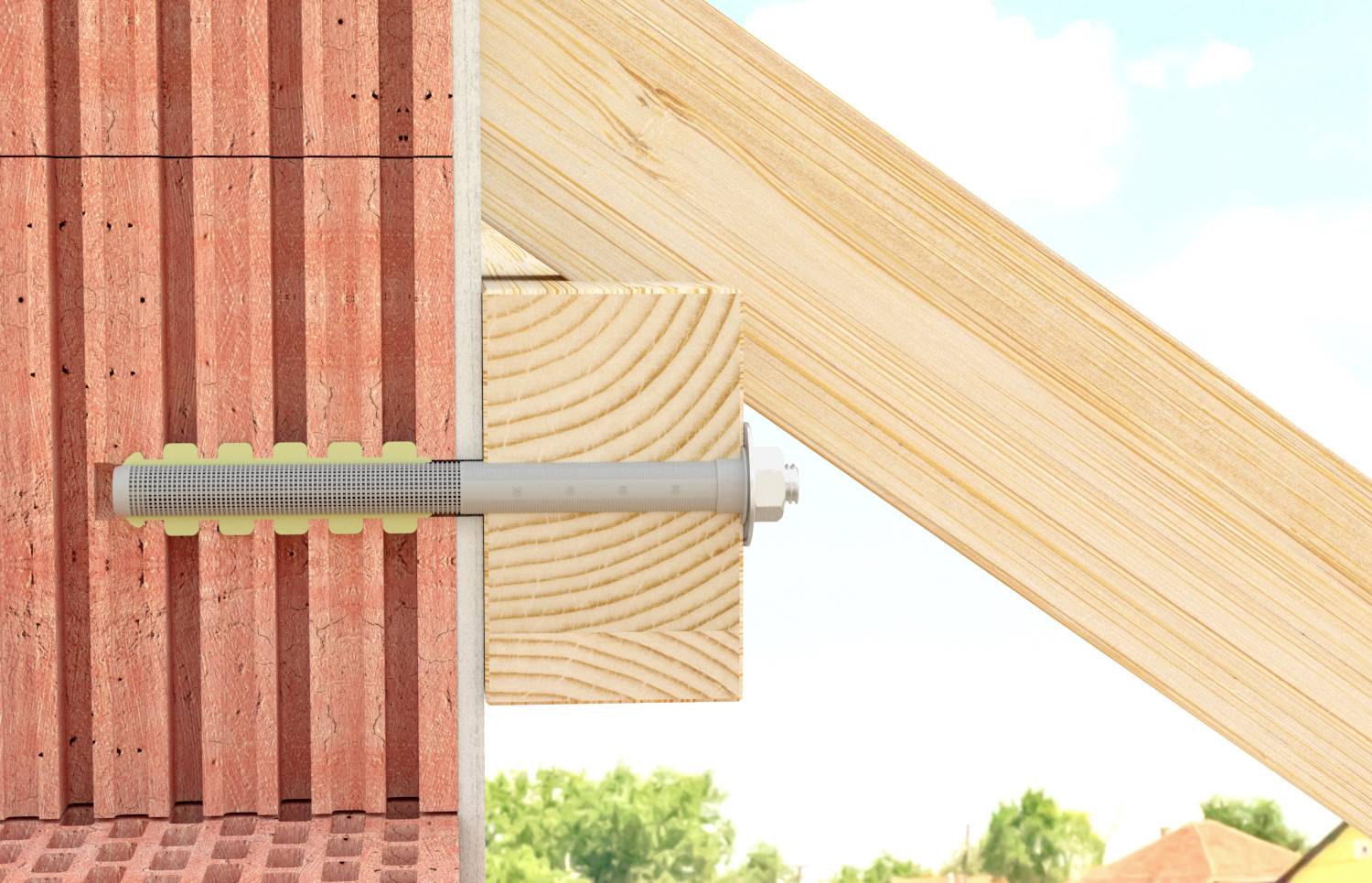

Čap kotvý drevený doska na tehlovej stene, čo ukazuje techniku upevňovania v stavebníctve. V pozadí modrá obloha a zeleň.

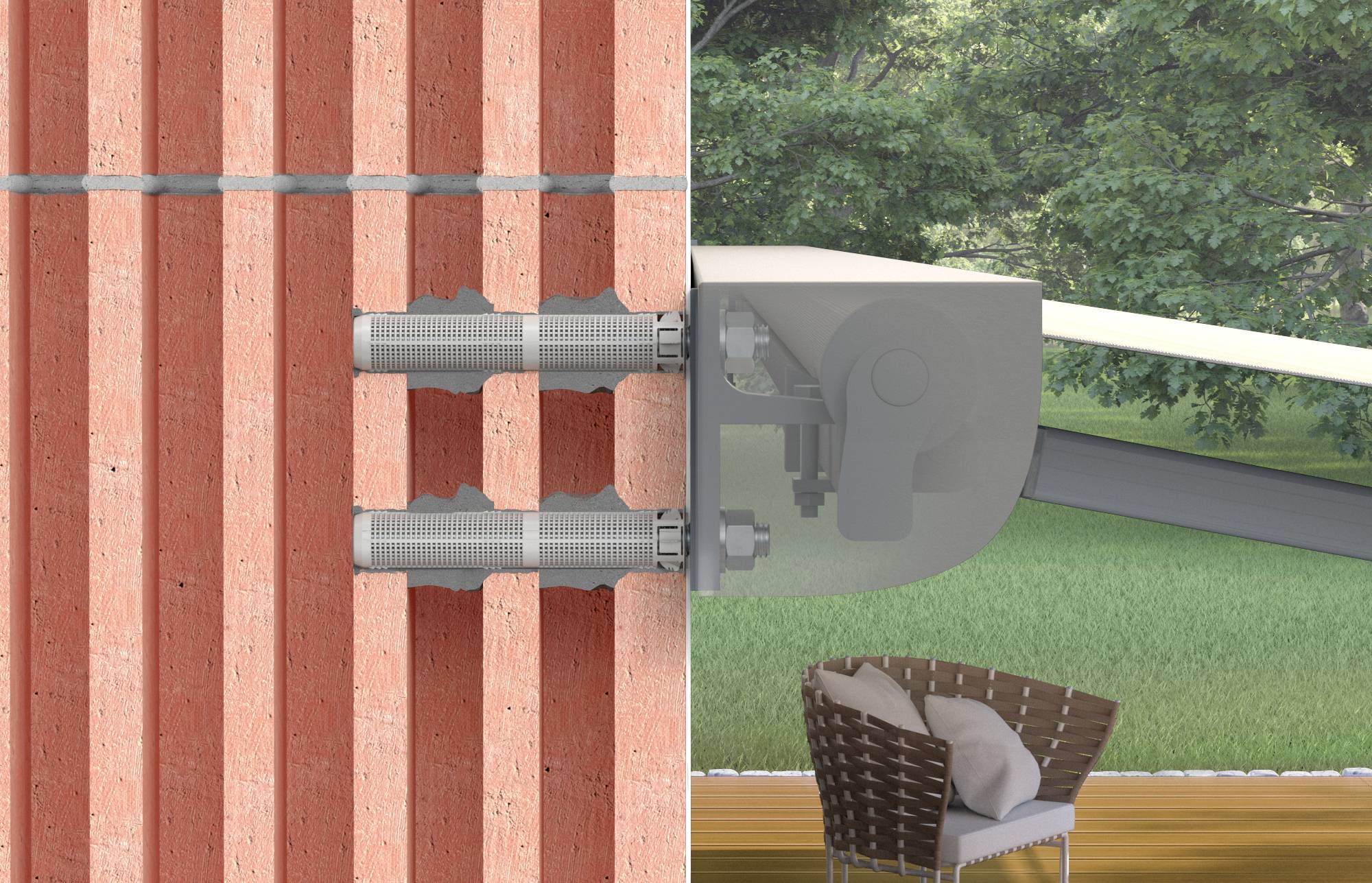

Vľavo je vidieť tehlovú stenu s kotvami, vpravo terasu s prútaným kreslom a trávnikom v pozadí.

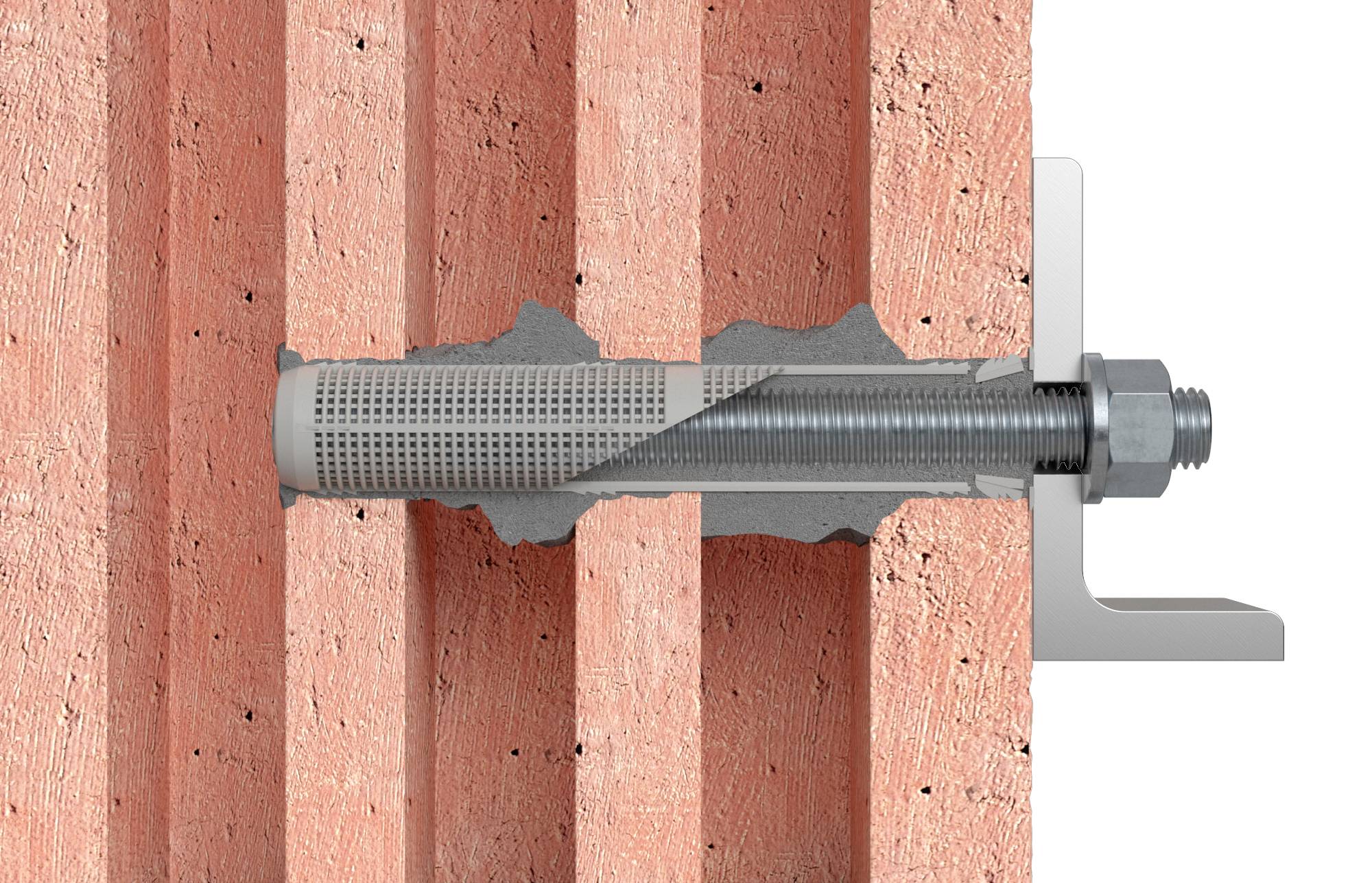

Kotevná skrutka sa osadzuje do červenej tehlovej steny za účelom upevnenia kovového profilu. Kotva je pevne a spoľahlivo usadená.

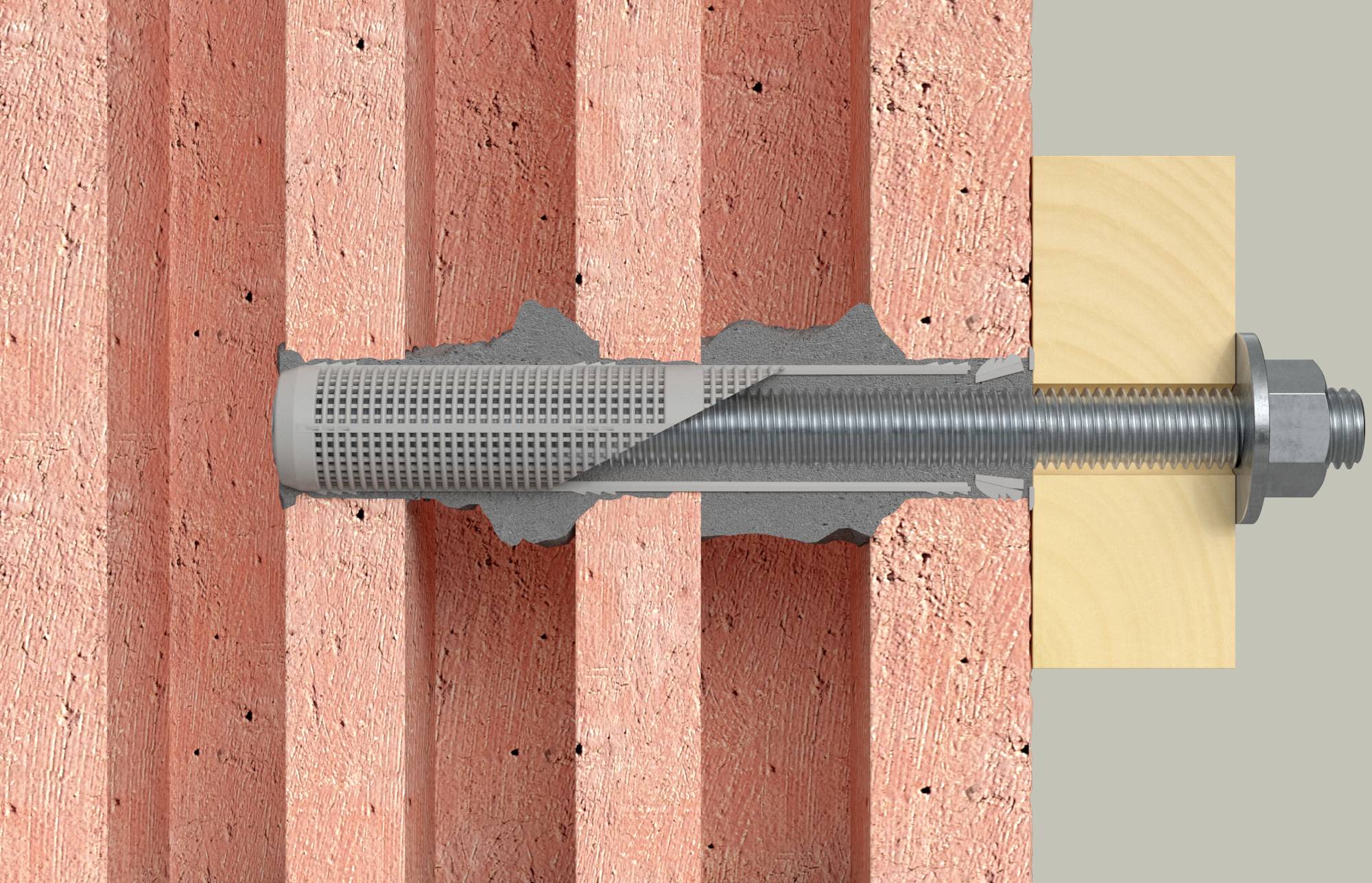

Priečny rez tehly s namontovaným kovovým kotvením, drevenou doskou a skrutkou. Znázorňuje upevnenie v murive.

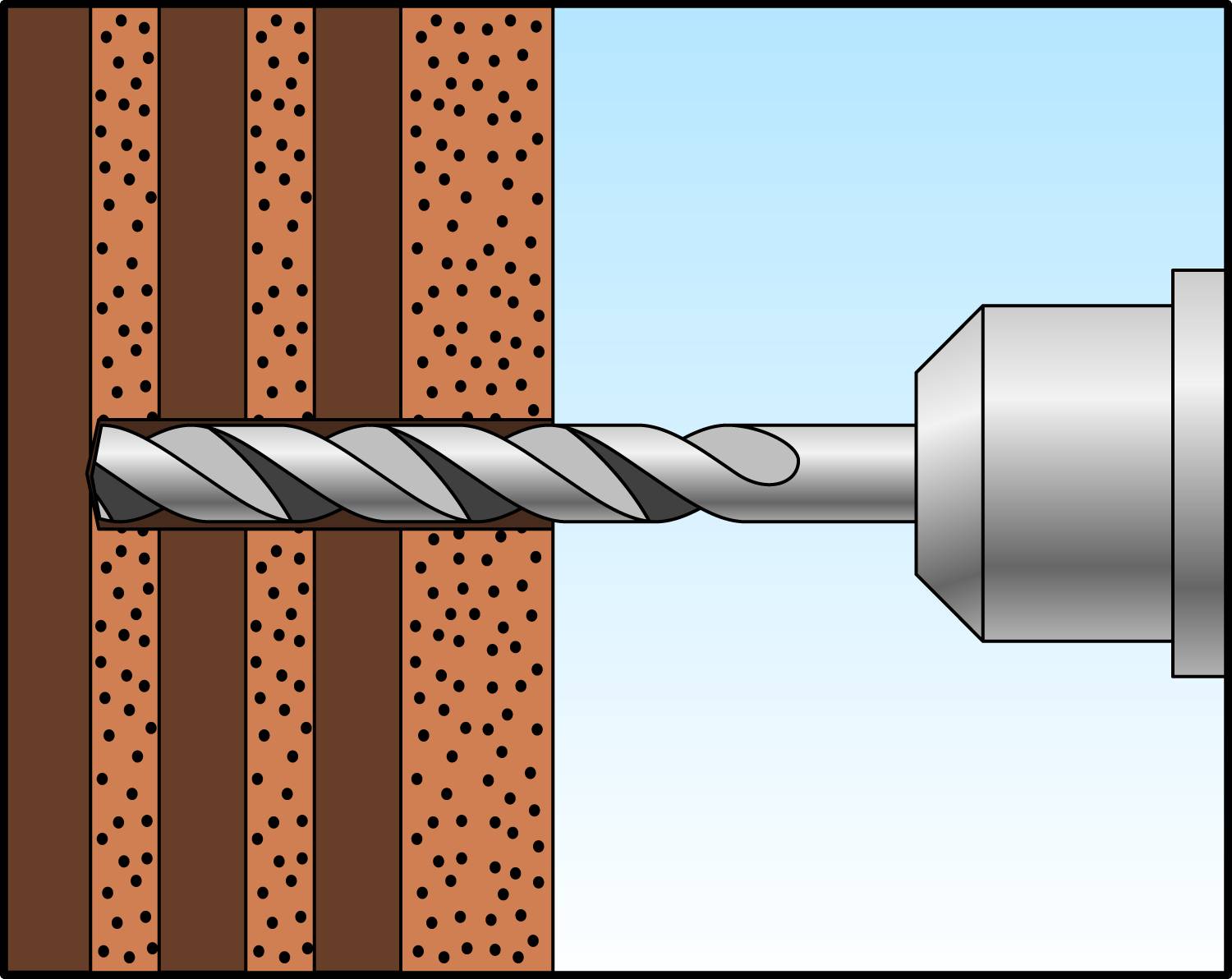

Kovový vŕtací stroj vŕta dieru do tehlovej steny.

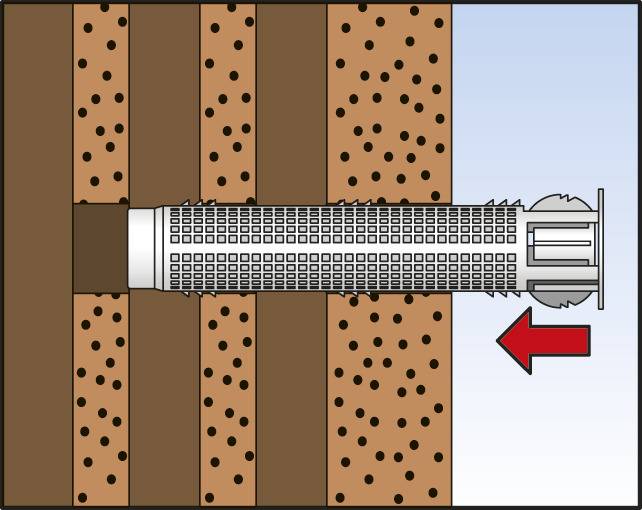

Znázornenie hmoždinky namontovanej v stene. Hnedé vrstvy na ľavej strane a bodkované vrstvy na pravej strane.

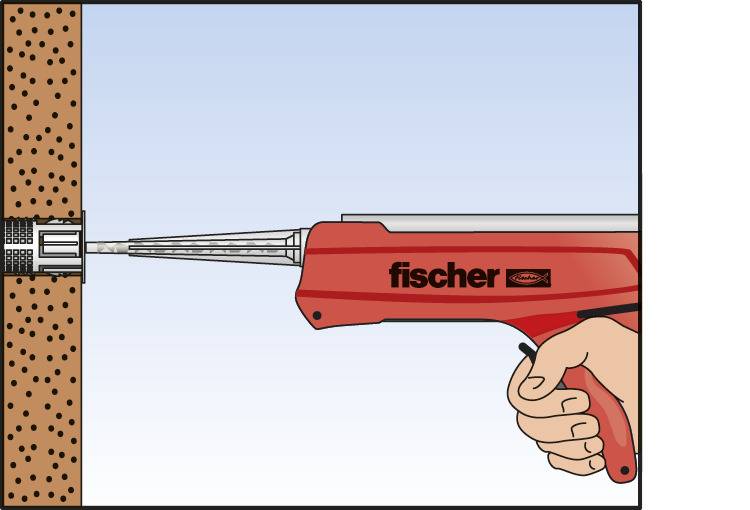

Jedna ruka drží červený montážny nástroj s nápisom 'fischer', ktorý zasúva hmoždinku do bodkovanej steny.

Diagram znázorňuje upevnenie rozpernej hmoždinky v stene so šípkou smerujúcou doprava, čo naznačuje dotiahnutie skrutky.

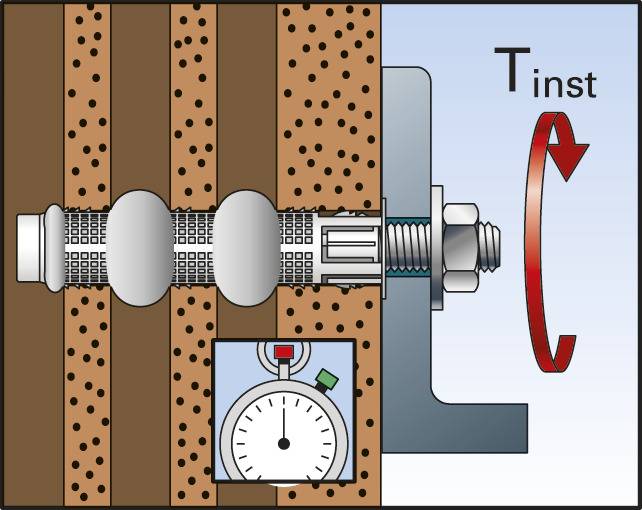

Diagram skrutky montovanej do steny so značkou 'Tinst' a momentovým kľúčom.

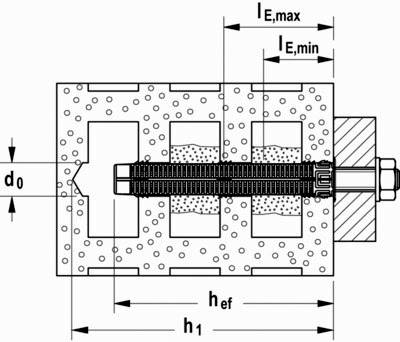

Technický výkres skrutky v stene. Rozmery a šípky znázorňujú hĺbku ukotvenia a vzdialenosti. Používané na konštrukčné účely.

1/13

Datasheety: (PDF)

Doručenie: Št 23. 7.

11 Set(y)

Počet

Set(y)

Celkom (8,49 € / kus)

8,49 €

s DPH

Nahlásiť právny incident

Hlavné benefity

fischer púzdro injektážnej kotvy FIS H 16 x 130 K plast

Mriežková štruktúra kotevného puzdra znižuje spotrebu malty.
Kotviaca objímka umožňuje optimálne presné uloženie do dierovanej tehly.
Strediace krídelká upevňujú kotviace tyče s rôznymi priemermi. To znižuje zložitosť a inventár.
Hroty: žiadne vypadávanie pri inštalácii nad hlavou.
Schválenie ETA.

Technické parametre

(Ø): 16 mm

Kategória výrobku: injektážna kotevné puzdro

Materiál: plast

Dĺžka: 130 mm

Rozmer.: (Ø x d) 16 mm x 130 mm

Vhodné pre: duté tehly
odľahčený betón
betón
vápennopieskové tehly dierované
vápennopieskové tehly plné
plná tehla
dutá pemza
duté dosky
pemza

Obsah: 1 sada

Vonkajší Ø: 16 mm

Na stiahnutie

Datasheet

Datasheet 3065859 Fischer FIS H 16 x 130 K K NV injektážna kotevné puzdro 130 mm 16 mm 532658 1 sada

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3065859 Fischer FIS H 16 x 130 K K NV injektážna kotevné puzdro 130 mm 16 mm 532658 1 sada

Popis

fischer injektážne kotevné puzdro FIS HK je systémový komponent pre profesionálnu a maltu šetriacu montáž kotevnej tyče FIS A alebo kotvy s vnútorným závitom FIS E do muriva z dierovaných tehál. Na tento účel možno použiť injektážnu maltu fischer FIS V, FIS VW HIGH SPEED, multifunkčnú maltu, montážnu maltu a montážnu maltu Green. Optimalizovaná štruktúra mriežky znižuje spotrebu injektážnej malty. Pri osadzovaní kotevnej tyče a kotvy s vnútorným závitom sa malta pretlačí cez mriežkovú konštrukciu a vytvorí tvarové spojenie s dierovanou tehlou. Tým sa zaťaženie prenáša do stavebného materiálu. Nastavenie prebieha vo vopred umiestnenej montáži. Nenosné vrstvy je možné premostiť pomocou puzdra injektážnej kotvy. Je potrebné dodržať schválenia príslušných injektážnych mált.
