Fischer HM 5 x 52 S K NV hmoždinka do dutín 52 mm 10 mm 090928 1 sada

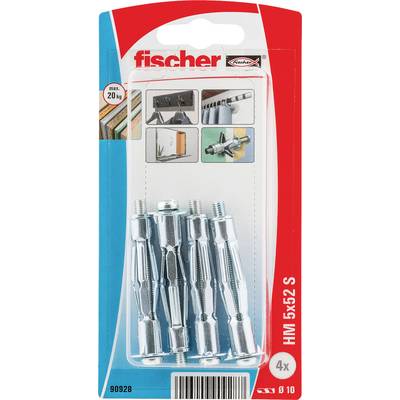

Balenie kotiev Fischer HM 5x52 S do kovových dutín, 4 kusy, max 20 kg, zobrazené s inštalačnými ilustráciami a kódom produktu 90928.

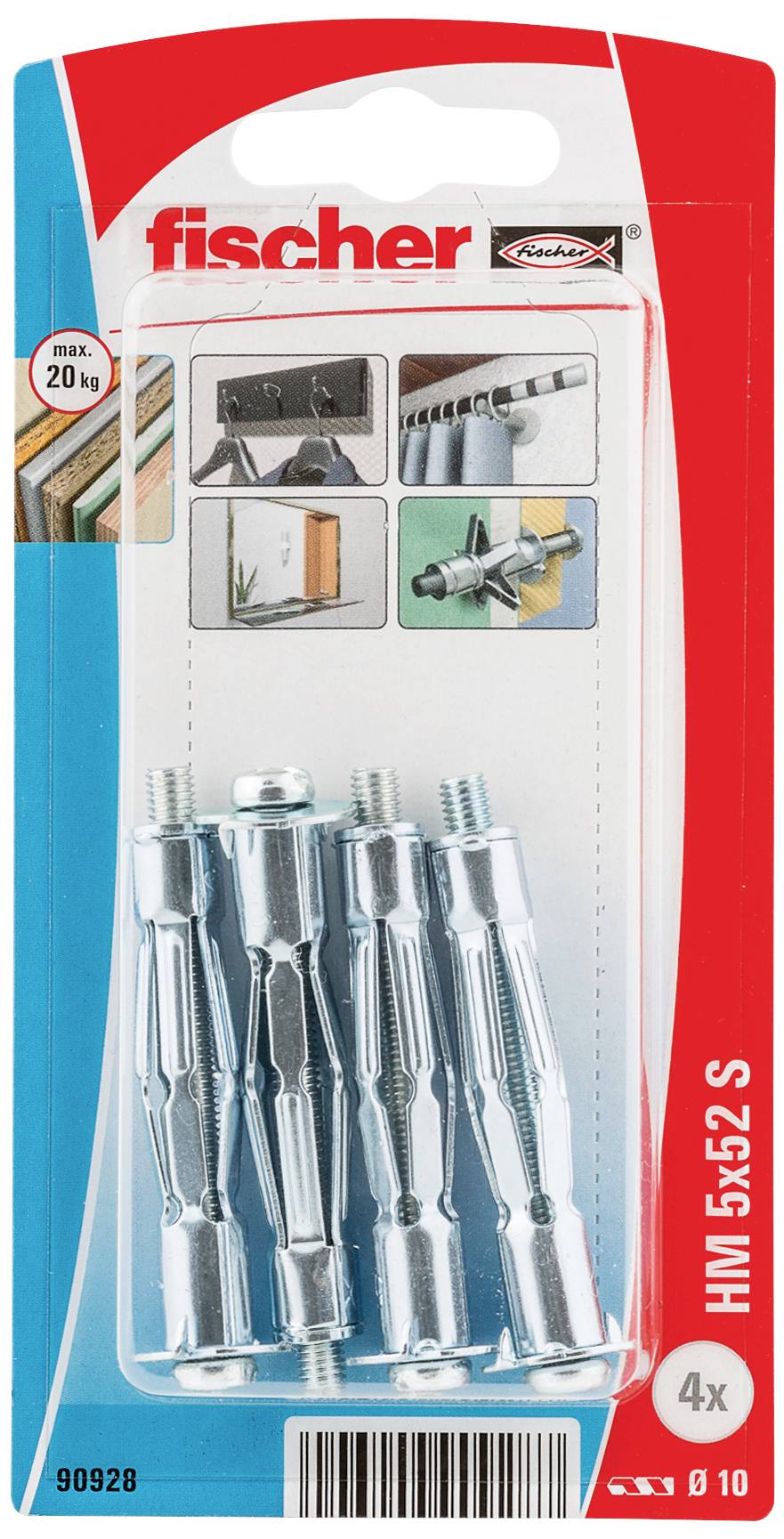

Kovový hmoždinkovací hmoždinka Fischer HM S, maximálna nosnosť 20 kg, vhodná pre rôzne materiály; balenie obsahuje 4 hmoždinky.

Sprchový záves zavesený na čiernej tyči so striebornými krúžkami, v blízkosti bielej steny.

Polica s viacerými policami, na ktorých stoja rôzne veľké kovové nádoby a prázdne poháre.

Vrták prevŕtava perforovaný materiál zľava doprava. Červená šípka ukazuje smer otáčania vrtáka.

Diagram znázorňuje hmoždinkový kotevný prvok upevňovaný do steny. Šípka ukazuje na skrutku, ktorá sa dotiahne za účelom upevnenia kotvy.

Priečny rez hmoždinky v stene ukazuje kovový kotviaci prvok, ktorý sa rozťahuje za stenou. Červené šípky zvýrazňujú proces expanzie.

Ilustrácia hmoždinky v stene so skrutkou. Šípka ukazuje smer otáčania pre dotiahnutie skrutky.

Rozperný hmoždinka sa zabezpečuje otáčaním skrutky v stene. Šípka ukazuje smer otáčania.

Technický nákres prierezu hmoždinky nainštalovanej v stene, znázorňujúci skrutku a kotvu na upevnenie.

'Ilustrácia hmoždinky so skrutkou, ktorá je uťahovaná francúzskym kľúčom v smere hodinových ručičiek, zasadená do bodkovanej steny.'

Vŕtačka preniká sprava do obdĺžnika označeného otvormi; signalizuje, že sa do materiálu vyvŕta otvor.

Ilustrácia montážnej kotvy zavádzanej do steny. Červený šípka ukazuje smer ťahu kotvy.

Diagram montáže sklopného hmoždinky: Sklopná hmoždinka prechádza stenou, rozťahuje sa a upevňuje sa pre zabezpečenie stability. Šípka znázorňuje smer skrutkovania.

Obrázok systému hmoždinky v stene. Skrutka sa otáča v smere hodinových ručičiek, aby sa hmoždinka roztiahla a upevnila.

Priečny rez kotvením steny so skrutkou, podložkou a spojovaciemu prvku. Hlavný materiál je bodkovaná hornina.

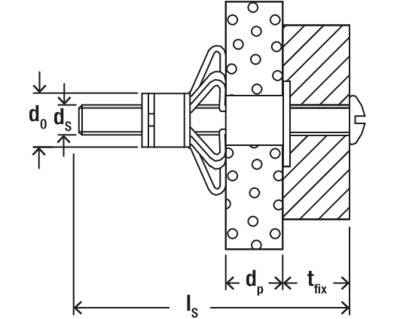

Diagram mechanického upevňovacieho systému s osou a skrutkou. Zobrazuje vzdialenosti: d₀, dₛ, dₚ, tₓ a lₛ.

1/17

Datasheety: (PDF)

Doručenie: Št 23. 7.

14 Set(y)

Počet

Set(y)

Celkom (10,99 € / kus)

10,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

fischer dutinová kovová hmoždinka HM 5 x 52 S s metrickou skrutkou

Udrží ťažké predmety v panelových stavebných materiáloch vďaka veľkej kontaktnej ploche rozperných ramien.
Flexibilná inštalácia: skrutku možno povoliť a znova utiahnuť.
Žiadne otáčanie: Špáradlo na okraji hmoždinky drží hmoždinku v panelovom stavebnom materiáli.
Vhodné na predvloženie.
Kompletné s metrickou skrutkou.

Technické parametre

(Ø): 10 mm

Kategória výrobku: hmoždinka do dutín

Materiál: kov

Dĺžka: 52 mm

Rozmer.: (Ø x d) 10 mm x 52 mm

Vhodné pre: sadrokartóny
betónové panely dierované
drevotrieska
preglejkové dosky

Obsah: 1 sada

Vonkajší Ø: 10 mm

Na stiahnutie

Datasheet

Datasheet 3065927 Fischer HM 5 x 52 S K NV hmoždinka do dutín 52 mm 10 mm 090928 1 sada

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3065927 Fischer HM 5 x 52 S K NV hmoždinka do dutín 52 mm 10 mm 090928 1 sada

Popis

fischer dutinová kovová hmoždinka HM-S je všestranná dutinová hmoždinka s metrickou skrutkou pre všetky panelové stavebné materiály s hrúbkou steny od 3 do 50 mm. Hmoždinka sa vkladá pomocou montážnych klieští fischer HM-Z 1 do vopred umiestnenej montáže. Kliešte slúžia na ťahanie hmoždinky v dutine proti panelovému stavebnému materiálu. Rozperné ramená sa vyklopia a pritlačia k zadnej časti dosky. Alternatívne je možná aj montáž pomocou skrutkovača alebo akumulátorového skrutkovača. Vďaka metrickému vnútornému závitu je možné nástavec niekoľkokrát pripevniť a odpojiť. Kovová hmoždinka fischer HM je vhodná na pripevnenie svetiel, obrazov a svetelných nástenných políc v interiéri.
