Fluke FLK-FEV500/CCS2 PRO analyzátor pre e-nabíjaciu stanicu 10 A, 2 kW, výstupů 1, 6120156
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Hlavné benefity
FLK-FEV500/CCS2 Pro, analyzátor pre rýchlonabíjacie stanice DC, CCS2 so softvérom TRUTEST
- Komplexné testovanie: Testy výkonu a bezpečnosti v
- zariadenie.
- Simulácia elektrického vozidla, nevyžaduje sa žiadne externé vybavenie
- Požadované: Simuluje nabíjanie elektrických vozidiel
- počas skúšky, aby sa nevyskytli žiadne ďalšie
- Skupiny záťaží, elektrické vozidlá alebo multifunkčné testery
- sú povinné. Skontrolujte funkčnosť a
- Výkon nabíjacej stanice simuláciou záťaže (kW),
- simulovať skutočné procesy nabíjania.
- Funkcia automatického testu: Spúšťate vopred nakonfigurované testovacie sekvencie.
- s automatickým vykonaním a jasným úspechom/
- Neúspešné výsledky. Nie je potrebné
- používať iné zariadenia alebo nové meracie káble
- konfigurovať.
- Používateľsky prívetivé rozhranie: Intuitívna dotyková obrazovka,
- Viditeľné na jasnom slnečnom svetle s riadenými procesmi a
- pre jednoduchú obsluhu a interpretáciu výsledkov.

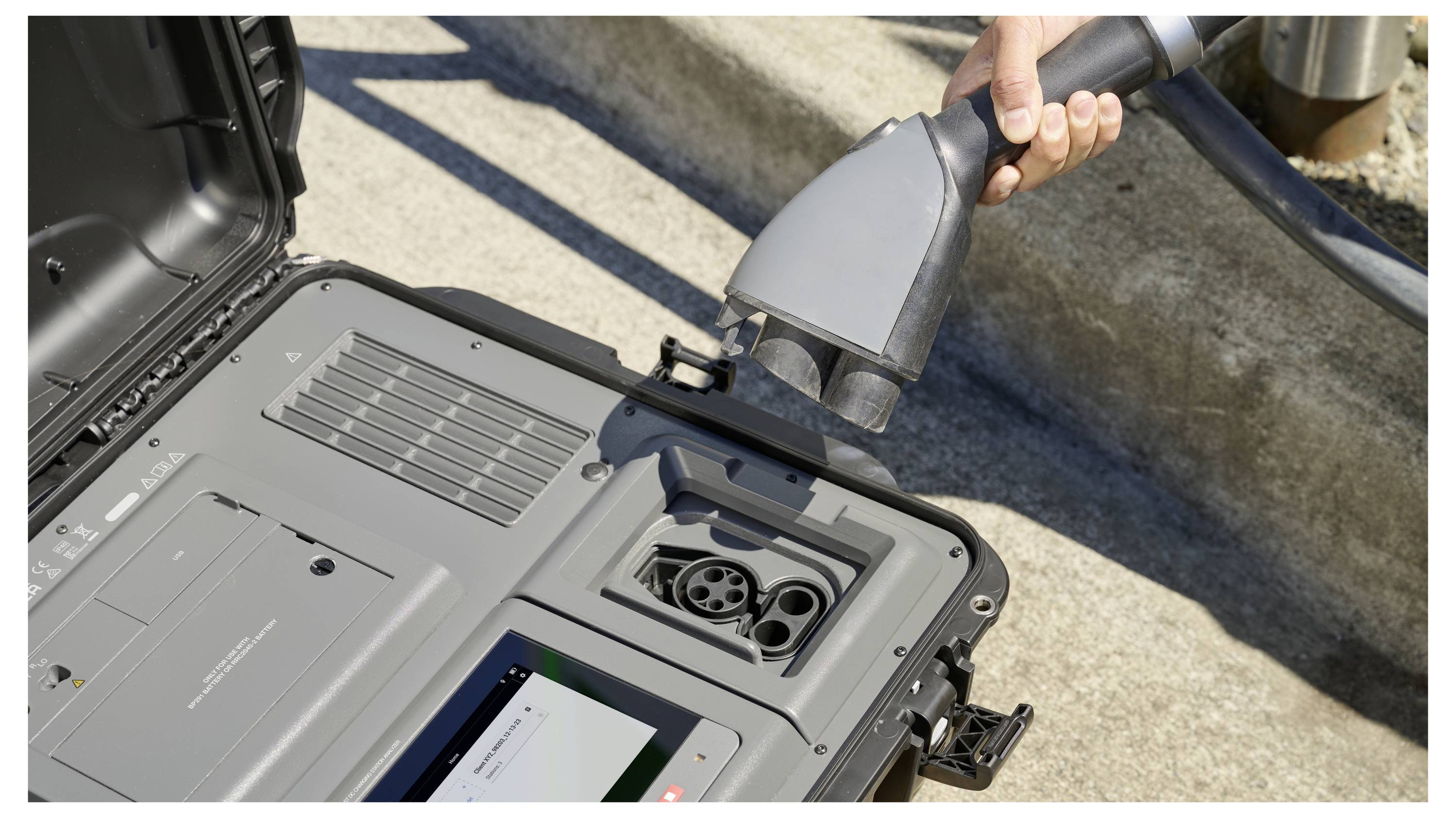

- Pripojenie CCS: Podporuje konektory CCS pre komplexné
- Kompatibilita. Dostupné v modeloch CCS1 alebo CCS2.
- Prenosný a robustný: Robustný dizajn, ideálny pre
- Vonkajšie použitie, s vyberateľnou batériou, nevyžaduje sa elektrická zásuvka
- potrebné.
- Automatická správa údajov: Monitoruje a ukladá
- jednotlivé identifikátory EVSE a bodov pripojenia pre
- optimalizované riadenie závodu.
- Softvér TruTest™: Zjednodušuje dokumentáciu a
- Podávanie správ o výsledkoch.
Technické parametre

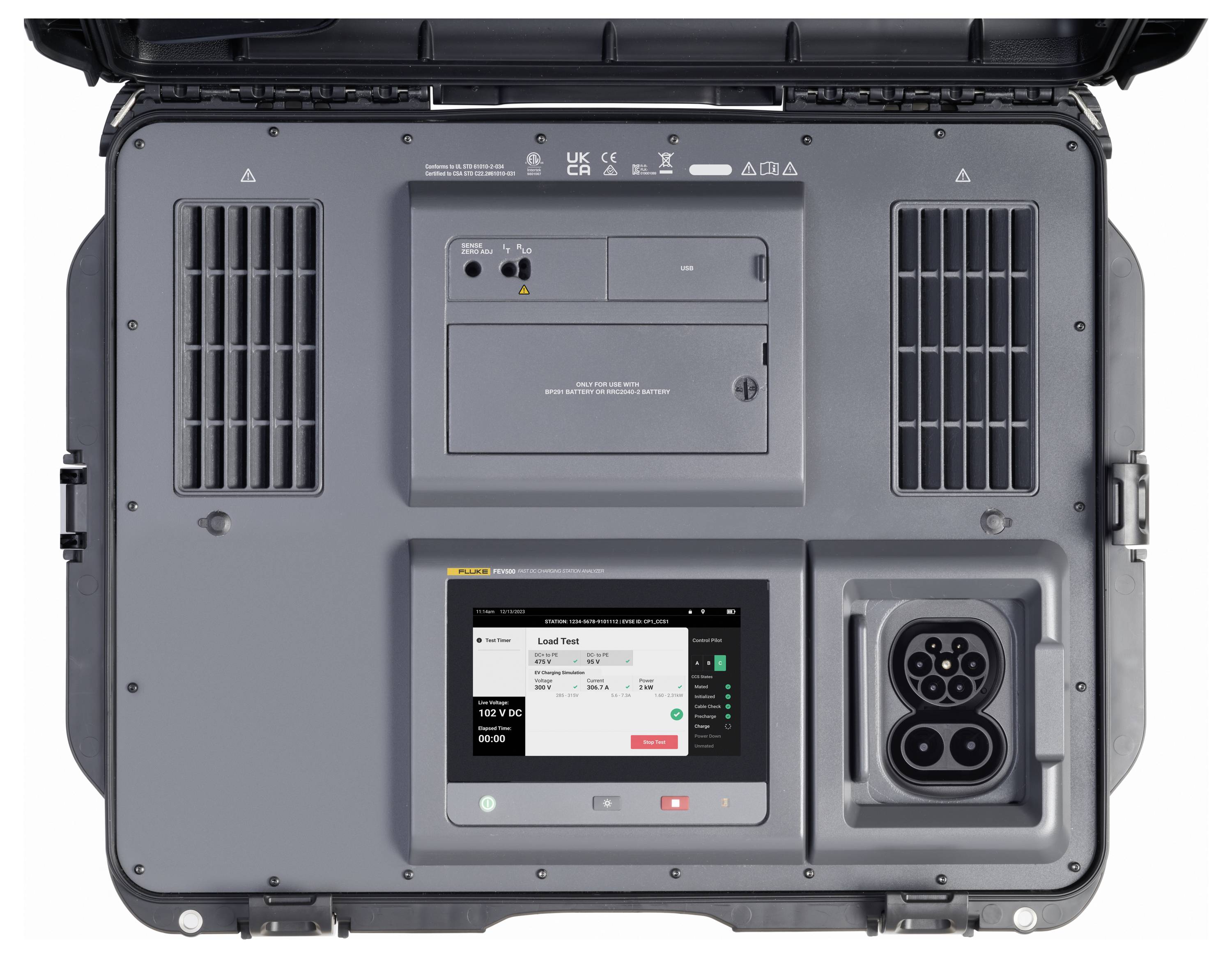

- Displej: 7-palcový kapacitný dotykový displej (1024x600).
- Batéria: Li-Ion RRC2040-2, 10,8 V, 6,8 Ah, 73,44 Wh.
- Komunikácia: Podporuje komunikáciu po elektrickej sieti (PLC)
- Kategória výrobku
analyzátor pre e-nabíjaciu stanicu
- Nabíjací prúd
10 A
- Počet konektorov
1
- Nabíjací výkon
2 kW
- Menovité napätie
1000 V/DC
- Prevedenie

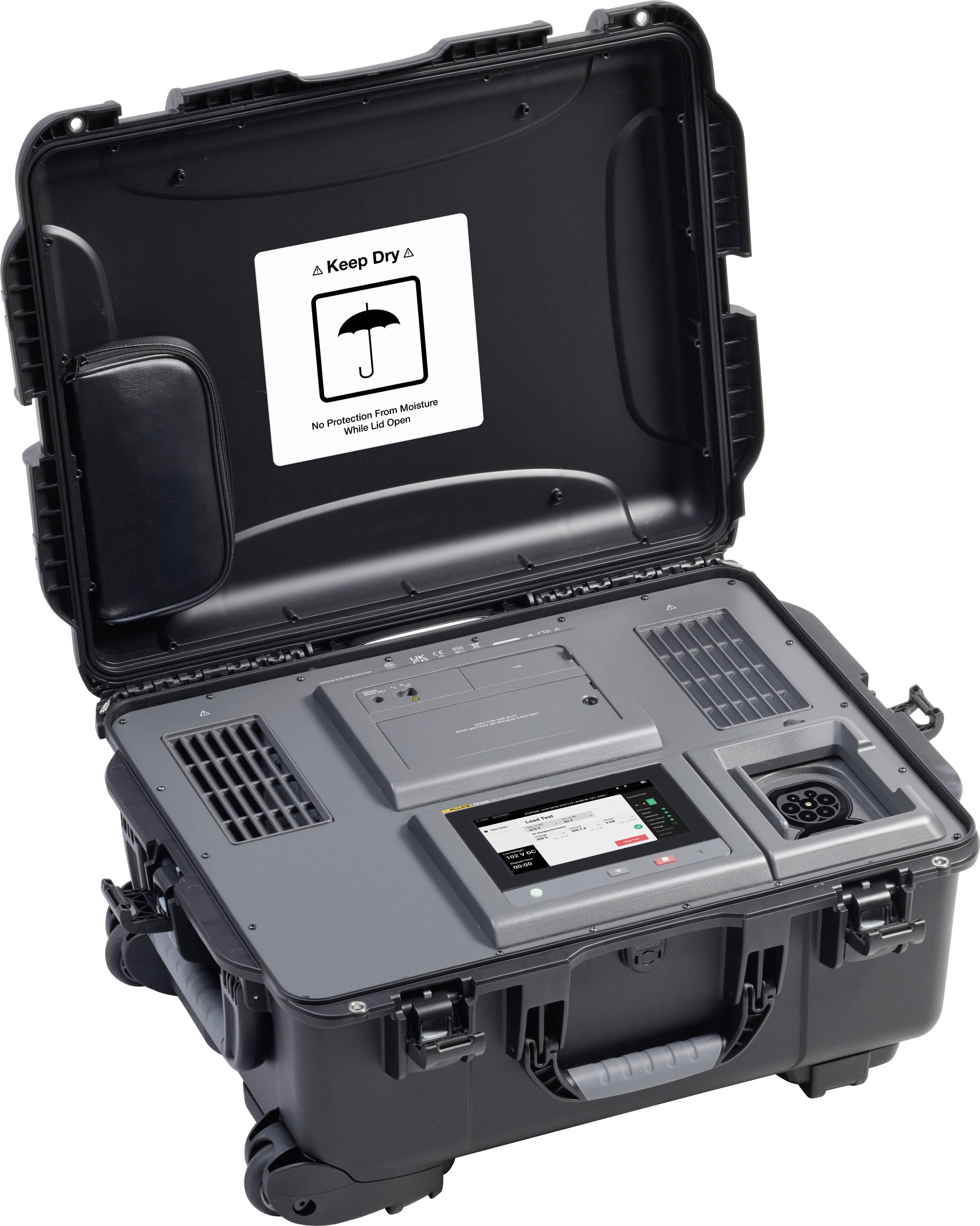

Prenosný analyzátor pre rýchlonabíjacie stanice DC v robustnom kryte
IP54
- Skúšobné značky
IEC 61010-1
IEC 61010-2-034
IEC 61557-2/4/8
IEC 61851-1
IEC 60529
IEC 61326-1
ISO 15118
DIN ŠPECIFIKÁCIA 70121
CE
- Farba
čierna
sivá
- Dĺžka
650 mm
- Šírka
508 mm
- V
300 mm
- Hmotnosť
26 kg
- Menovitý prúd
10 A
- Max. teplota
50 °C
- Min. teplota
-20 °C
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3731571 Fluke FLK-FEV500/CCS2 PRO analyzátor pre e-nabíjaciu stanicu 10 A, 2 kW, výstupů 1, 6120156
Datasheet 3731571 Fluke FLK-FEV500/CCS2 PRO analyzátor pre e-nabíjaciu stanicu 10 A, 2 kW, výstupů 1, 6120156
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3731571 Fluke FLK-FEV500/CCS2 PRO analyzátor pre e-nabíjaciu stanicu 10 A, 2 kW, výstupů 1, 6120156
Popis

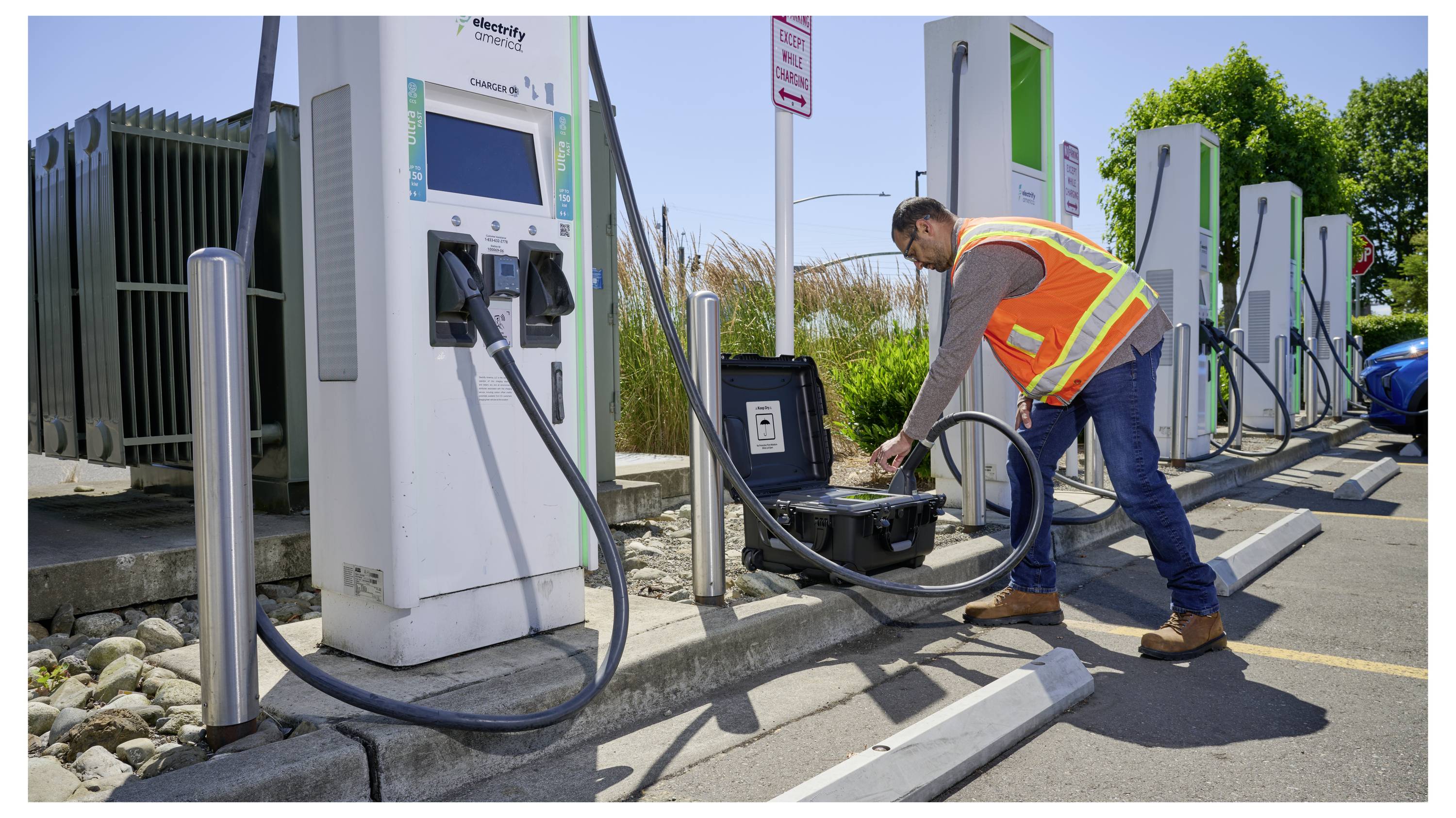

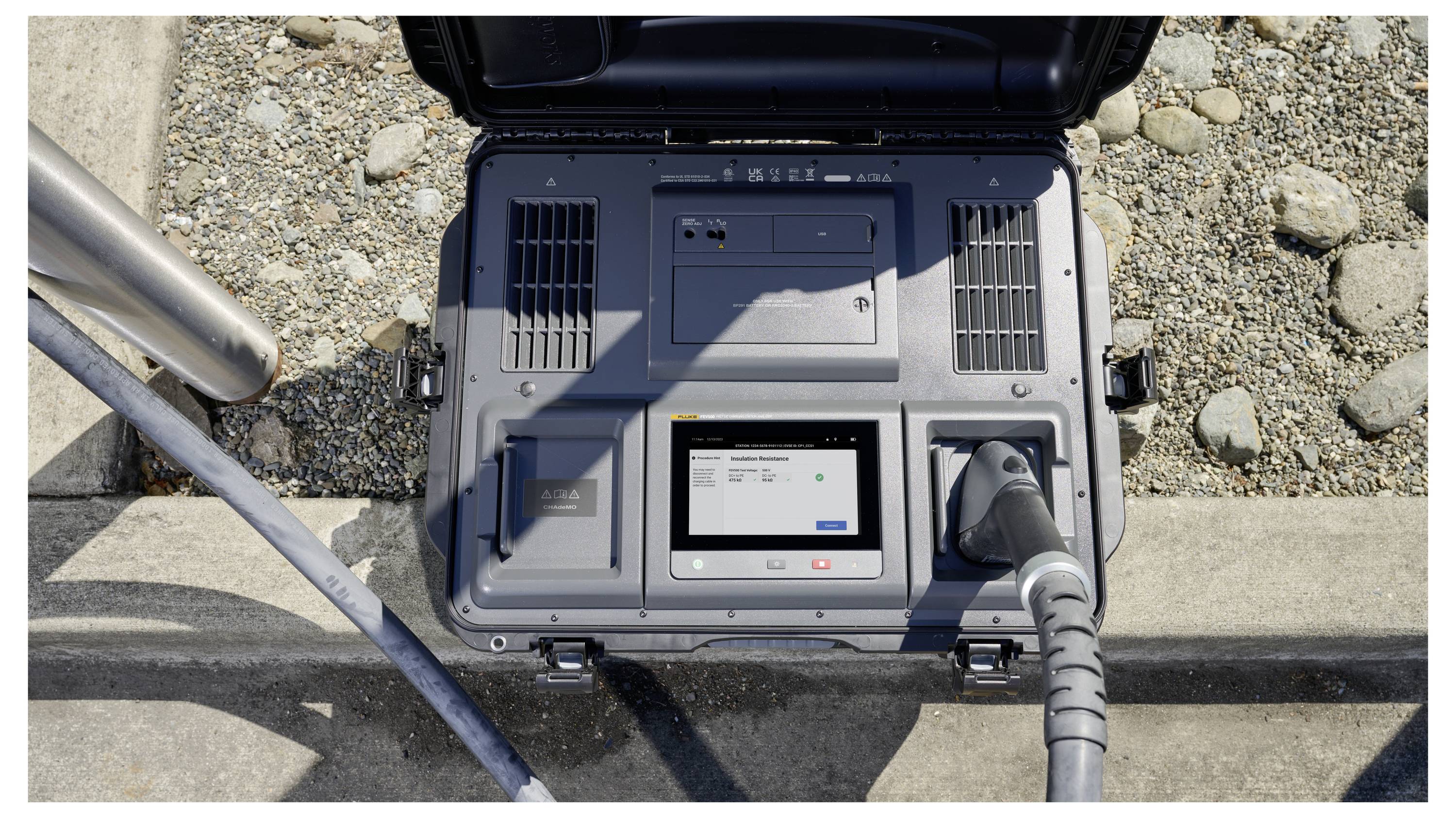

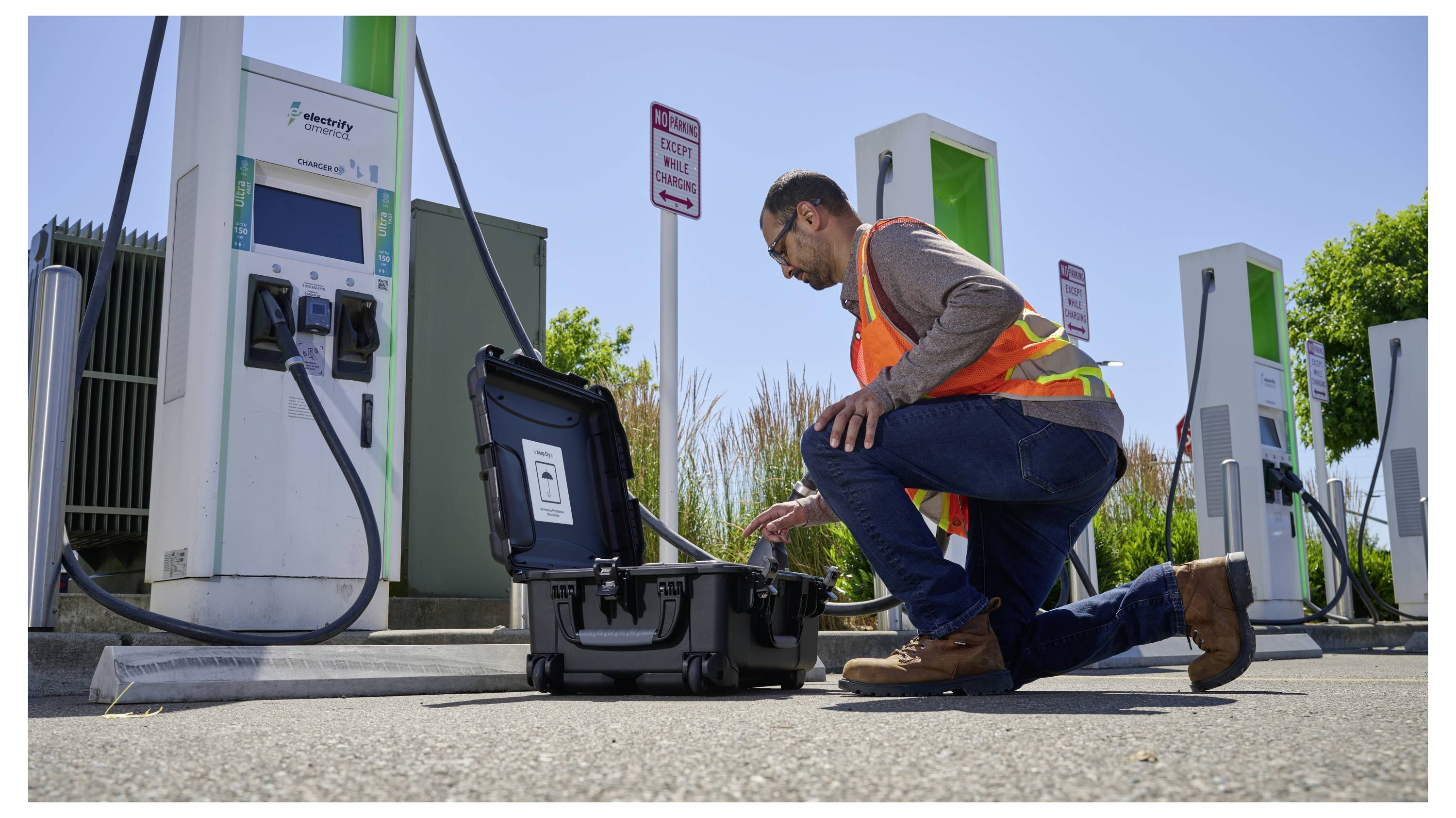

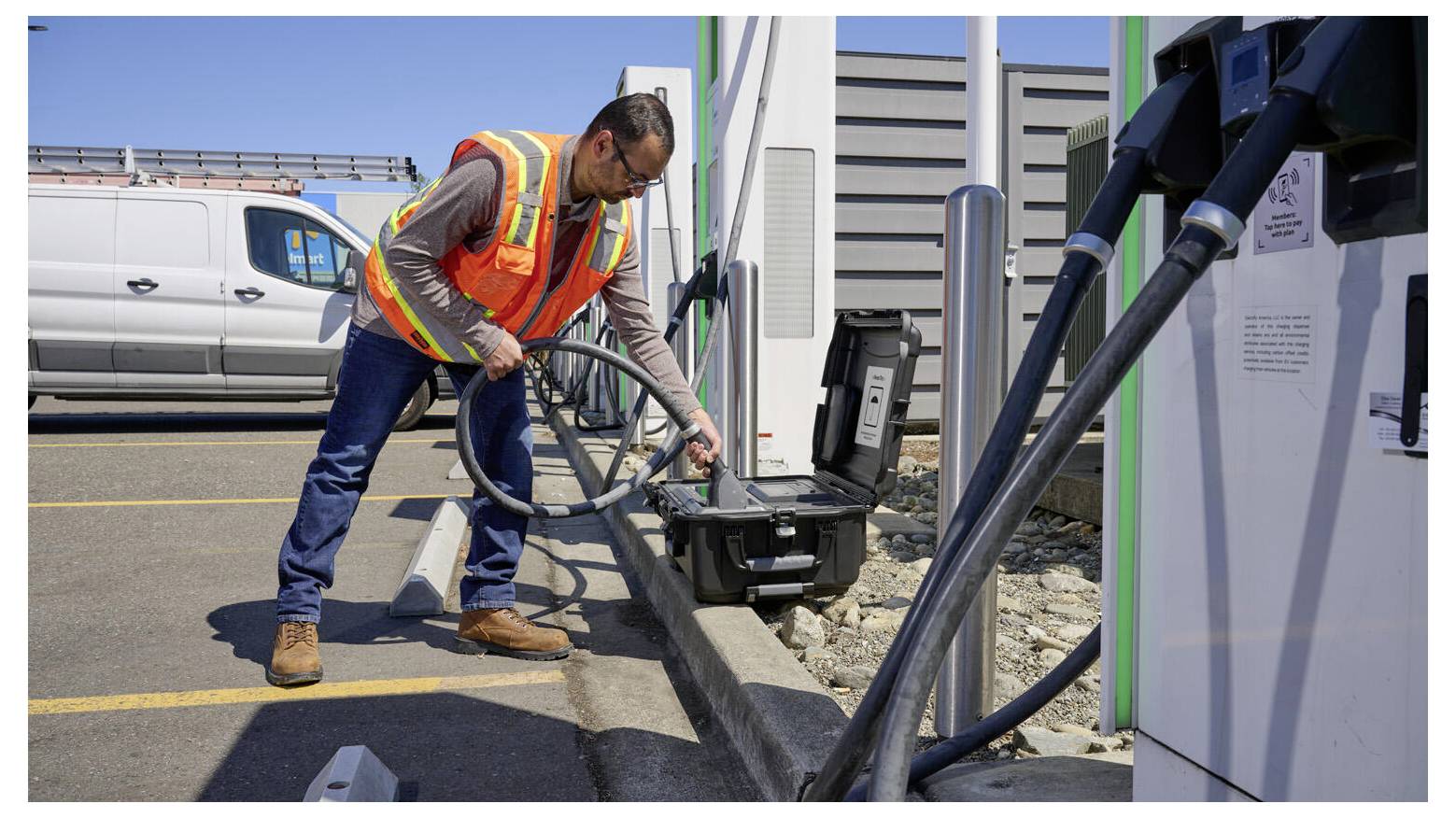

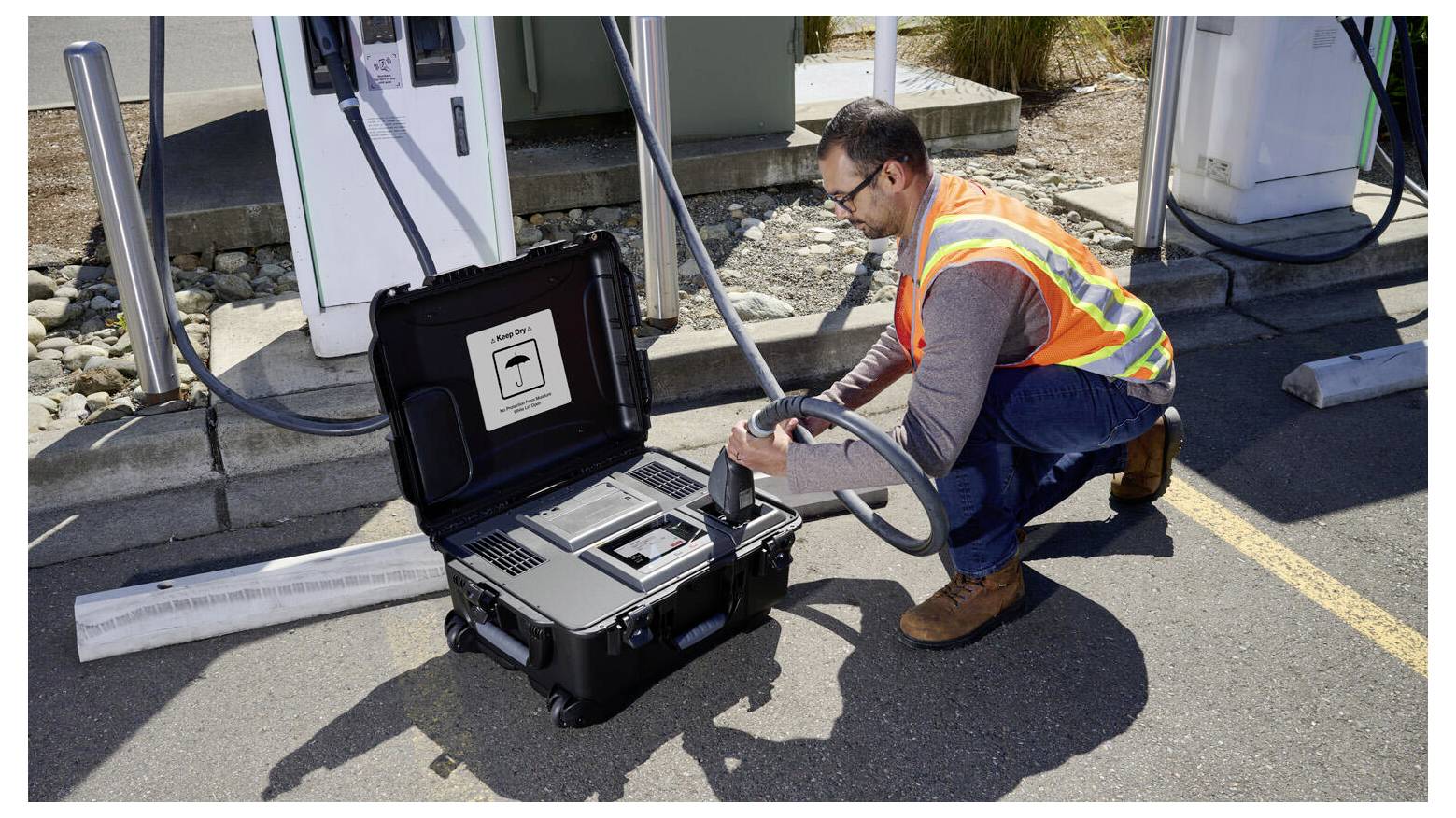

Fluke FEV500 optimalizuje testovanie rýchlonabíjacích staníc s jednosmerným prúdom pre elektrické vozidlá kombináciou bezpečnosti, výkonu a diagnostiky interoperability v jednom prenosnom zariadení. Vďaka pracovnému postupu ovládanému dotykovou obrazovkou a bez potreby vozidla môžu technici rýchlo skontrolovať komunikačné a nabíjacie funkcie na staniciach kompatibilných so systémom CCS. FEV500, určený na vonkajšie použitie, vykonáva kritické bezpečnostné kontroly bez nutnosti otvorenia stanice. To šetrí čas a znižuje riziká. Integrovaný softvér TruTest™ (súčasťou tejto súpravy) automatizuje dokumentáciu na účely dodržiavania predpisov a údržby. FEV500 je robustný, presný a intuitívny, čo umožňuje technikom udržiavať rýchlonabíjacie siete v spoľahlivom a budúcom stave.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rozsah dodávky
- Analyzátor FEV500
- Sonda a testovacie káble TP165X pre diaľkové ovládanie
- Lítium-iónová batéria
- Kábel USB-C na USB-A
- Licencia na softvér TruTest™
