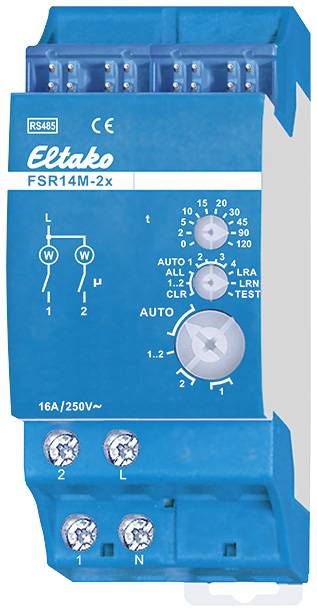

FSR14M-2x Eltako RS485 zbernicový spínač stojan Spínací výkon (max.) 2000 W

Impulzné spínacie relé s 2 kanálmi a meraním činného výkonu. 1+1 NO kontakt bez potenciálu 16A/250V AC, 230V LED žiarovky do 600W, žiarovky 2000W. Obojsmerný. Strata v pohotovostnom režime iba 0,1 wattu. Modulárne inštalačné zariadenie pre montáž na montážnu lištu DIN-EN 60715 TH35. 2 rozstupové jednotky = šírka 36 mm, hĺbka 58 mm. Napojenie na zbernicu Eltako RS485. Prepojenie zbernice a napájanie s prepojkou. Okamžitý výkon sa meria samostatne pre každý kanál a prenáša sa na zbernicu - napr. na prenos do externého počítača - a tiež sa posiela do rádiovej siete cez FAM14. Maximálny prúd ako súčet na oboch kontaktoch je 16A, takže pri L je potrebná poistka maximálne 16A. Spínanie kontaktov v prechode nulou na ochranu kontaktov a svietidiel. Pri výpadku napájacieho napätia zostáva stav spínania zachovaný. Pri návrate napájacieho napätia sa definovaným spôsobom vypne. Kanály môžu byť zaučené nezávisle od seba ako ES a/alebo ER kanály. Ovládanie scény: Niekoľko kanálov jedného alebo viacerých FSR14M-2x pre jednu scénu je možné zapnúť alebo vypnúť jedným zo štyroch ovládacích signálov tlačidla s dvojitým kolískovým ovládačom, ktoré bolo naučené ako tlačidlo scény. Centrálne príkazy na PC sa odosielajú pomocou bezdrôtového softvéru na vizualizáciu a riadenie budovy GFVS. Za týmto účelom naučte jeden alebo viac FSR14M-2x na PC. Tlačidlá sa naučia pomocou otočných prepínačov a v prípade potreby sa otestujú 2 kanály. Pre normálnu prevádzku sú potom stredné a spodné otočné prepínače nastavené na AUTO. Horným otočným prepínačom je čas EW (0-120 sekúnd) pre relé alebo čas RV (0-120 minút) pre impulzné spínače nastavený rovnako pre všetky kanály. Ak sú naučené bezdrôtové snímače pohybu/jasu FBH (master) a/alebo FBH (slave), prah spínania, pri ktorom sa osvetlenie zapína alebo vypína, sa nastavuje pre každý kanál zvlášť horným otočným spínačom. Nastavenie horného otočného spínača podľa návodu na obsluhu. Ak sú naučené rádiové senzory jasu, horným otočným prepínačom sa nastavuje prah spínania samostatne pre každý kanál, pri ktorom sa osvetlenie zapína alebo vypína v závislosti od jasu (od cca 0 luxov v polohe 0 do cca 50 luxov v pozícia 120). Permanentne je nastavená hysterézia cca 300lux medzi zapnutím a vypnutím. Dodatočne nastavený čas RV sa ignoruje. V každom kanáli je možné učiť len jeden FBH (master) alebo FAH. Avšak FBH (master) alebo FAH môžu byť naučené do niekoľkých kanálov. Ak sú naučené bezdrôtové okenné/dverové kontakty FTK alebo okenné kľučky FFG7B, je možné nastaviť rôzne funkcie stredným otočným spínačom v polohách AUTO 1 až AUTO 4 a prepojiť maximálne 116 FTK: AUTO 1 = zatvorené okno, potom výstup aktívny. AUTO 2 = okno otvorené, potom výstup aktívny. V pozíciách AUTO 3 a AUTO 4 sú FTK naprogramované na kanáli automaticky prepojené. Pri AUTO 3 musia byť všetky FTK zatvorené, aby sa pracovný kontakt zopol (napr. pre klimatizáciu). Pri AUTO 4 stačí rozopnutý FTK na zopnutie normálne otvoreného kontaktu (napr. pre alarmové hlásenie alebo pre zapnutie napájania odsávača pár). Jeden alebo viac FTK sa môže naučiť v niekoľkých kanáloch, takže na FTK sú súčasne možné rôzne funkcie. Po výpadku prúdu sa spojenie obnoví po 15 minútach novým signálom z FTK alebo s ďalším hlásením o stave. Dodatočne nastavený čas RV sa ignoruje. Funkcia s rádiovými hlásičmi dymu FRW alebo vodnými senzormi podľa návodu na obsluhu. LED pod horným otočným spínačom sprevádza proces zaučenia podľa návodu na obsluhu a krátkym blikaním signalizuje počas prevádzky riadiace príkazy.

Tento text bol preložený strojovo.
