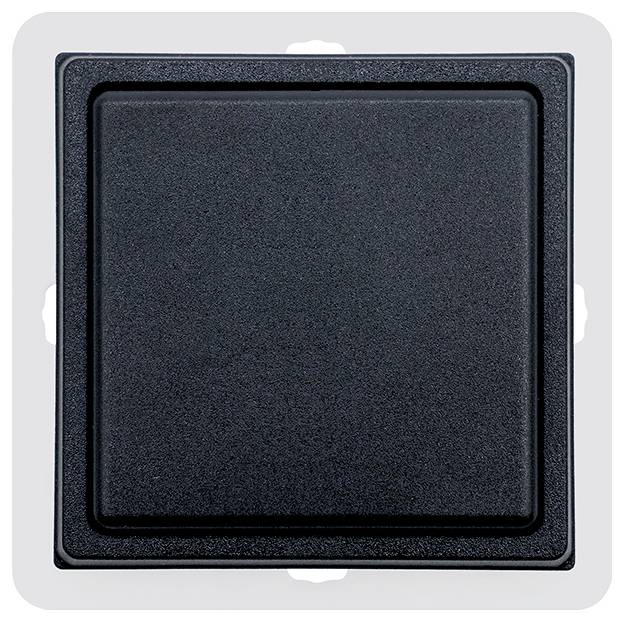

FT4CH-sz Eltako bezdrôtový senzor 4-kanálová na omietku Max. dosah 30 m

Bezdrôtové tlačidlo čierne pre vnútorný rozmer rámu 60x60mm, výška 15mm. Energiu pre rádiové telegramy generuje sám po stlačení tlačidla, teda bez pripájacieho kábla a bez straty pohotovostného režimu. S rockerom a dvojitým rockerom. Aj pre švajčiarske krycie rámy od ABB Normelec a Hager. Súčasťou dodávky je veľká kolíska, dvojitá kolíska, medzirám (všetky rovnakej farby), montážna doska, rádiový modul a lepiaca fólia. Bezdrôtové tlačidlá s kolískovým ovládačom môžu vysielať dva signály, ktoré je možné vyhodnotiť: stlačte kolískové tlačidlo nahor a stlačte kolískové tlačidlo nadol. Bezdrôtové tlačidlá s dvojitým kolískovým ovládačom môžu vysielať štyri signály, ktoré je možné vyhodnotiť: Stlačte dva kolískové ovládače nahor a nadol. Montážnu dosku je možné priskrutkovať na rovný povrch alebo prilepiť na stenu, sklo alebo nábytok pomocou priloženej lepiacej fólie. Objímky v krabici sa používajú na skrutkové upevnenie cez 55 mm spínaciu skriňu. Dvojitá kolíska je nacvaknutá na bezdrôtový modul z výroby. Ak ho chcete vymeniť za veľkú kolísku, potiahnite polovice kolísk dopredu a neohýbajte sa smerom k stredu. Potom zacvaknite veľkú kolísku tak, aby sa značky 0 a I na zadnej strane zhodovali s rádiovým modulom. Pri lepení najskôr prilepte prídržnú dosku s rámom a medzirámom, so západkami hore a dole. Potom zaklapnite súpravu rádiového modulu pomocou kolískového ovládača s označením 0 na zadnej strane vždy hore. Pred naskrutkovaním uvoľnite medzirám z prídržnej dosky. Za týmto účelom stlačte západky na prídržnej doske smerom von. Potom naskrutkujte prídržnú dosku so západkami v hornej a dolnej časti, zacvaknite rám s medzirámom a zaklapnite súpravu rádiového modulu kolískovou páčkou s označením 0 na zadnej strane vždy hore. Pre skrutkové upevnenie odporúčame nerezové skrutky so zápustnou hlavou 2,9x25mm, DIN 7982 C. Ako s hmoždinkami 5x25mm, tak aj na 55mm spínacie skrinky. Bezdrôtový modul obsiahnutý v bezdrôtovom tlačidle je možné v zašifrovanej forme naučiť vo všetkých šifrovateľných ovládačoch série 61 a 71, ako aj v FAM14 podľa návodu na obsluhu. Na to je potrebný bezdrôtový kľúč na šifrovanie tlačidiel FTVW. Šifrovateľné ovládače majú piktogram kľúča.

Tento text bol preložený strojovo.
