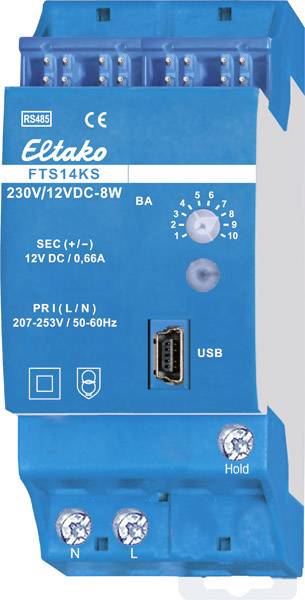

FTS14KS Eltako modul rozhrania klobúčikové tienidlo

Komunikačné rozhranie FTS14 pre zbernicu Eltako RS485 s integrovaným spínaným zdrojom 12V DC/8W. Strata v pohotovostnom režime iba 0,6 wattu. Napájacie napätie 230V. Súčasťou dodávky sú 2 zakončovacie odpory na zasunutie s potlačou ?, 1/2 HP, 3 prepojky 1 HP (vrátane 1 náhrady), 2 prepojky 1/2 HP (vrátane 1 náhrady) a nástroj na montáž prepojok SMW14. Prepojenie zbernice a napájanie s prepojkou. Priložený druhý zakončovací odpor musí byť pripojený k poslednému pohonu. Mini USB na pripojenie PC na vytvorenie zoznamu zariadení, na konfiguráciu akčných členov pomocou PC nástroja PCT14 a na zálohovanie dát. Legalizačný kód na stiahnutie PCT14 z webovej stránky Eltako je súčasťou FTS14KS. Všetky brány FTS14EM a prípadne FGW14 sú pripojené k terminálu Hold, ak pripájajú PC na zbernicu RS232. Pomocou otočného prepínača prevádzkových režimov BA je možné nastaviť 10 rôznych prevádzkových režimov podľa návodu na obsluhu. Po nadviazaní spojenia pomocou PC nástroja PCT14 sa LED dióda nižšie rozsvieti na zeleno. Pri čítaní alebo zápise údajov zelená LED dióda bliká. Po odpojení PC nástroja PCT14 zelená LED zhasne. Pri zaťažení väčšom ako 50% nominálneho výkonu 8W je potrebná polovičná vzdialenosť ventilácie jednotky rozstupu s dištančnou vložkou DS14 na ľavej strane.

Tento text bol preložený strojovo.
