Gesipa 1464889 slepá nitovacie matice (Ø) 10 mm M10 100 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
slepá nitovacie matice
Rozmery závitu
M10
Max. upínací rozsah
6.5 mm
Šírka svorky min.
4.0 mm
(Ø)
10 mm
Počet (Veľkosť balenia 100 ks)
Celkom (0,39 € / kus)
39,02 €
bez DPH.
Technické parametre
- Kategória výrobku
slepá nitovacie matice
- (Ø)
10 mm
- Obsah
100 ks
- Rozmery závitu
M10
- Rozmer.
(Ø) 10 mm
- Max. upínací rozsah
6.5 mm
- Šírka svorky min.
4.0 mm
- Dĺžka závitu
9 mm
- Sila pretrhnutia závitu
30000 N
- Rozsah zovretia
4.0 - 6.5 mm
- Priemer hlavice
13.1
- Priemer otvoru
12.1 mm
- Dĺžka drieku
20
- Ø hriadeľa
12 mm
- Tvar hlavy
Malá hlavica
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2911069 Gesipa 1464889 slepá nitovacie matice (Ø) 10 mm M10 100 ks
Popis

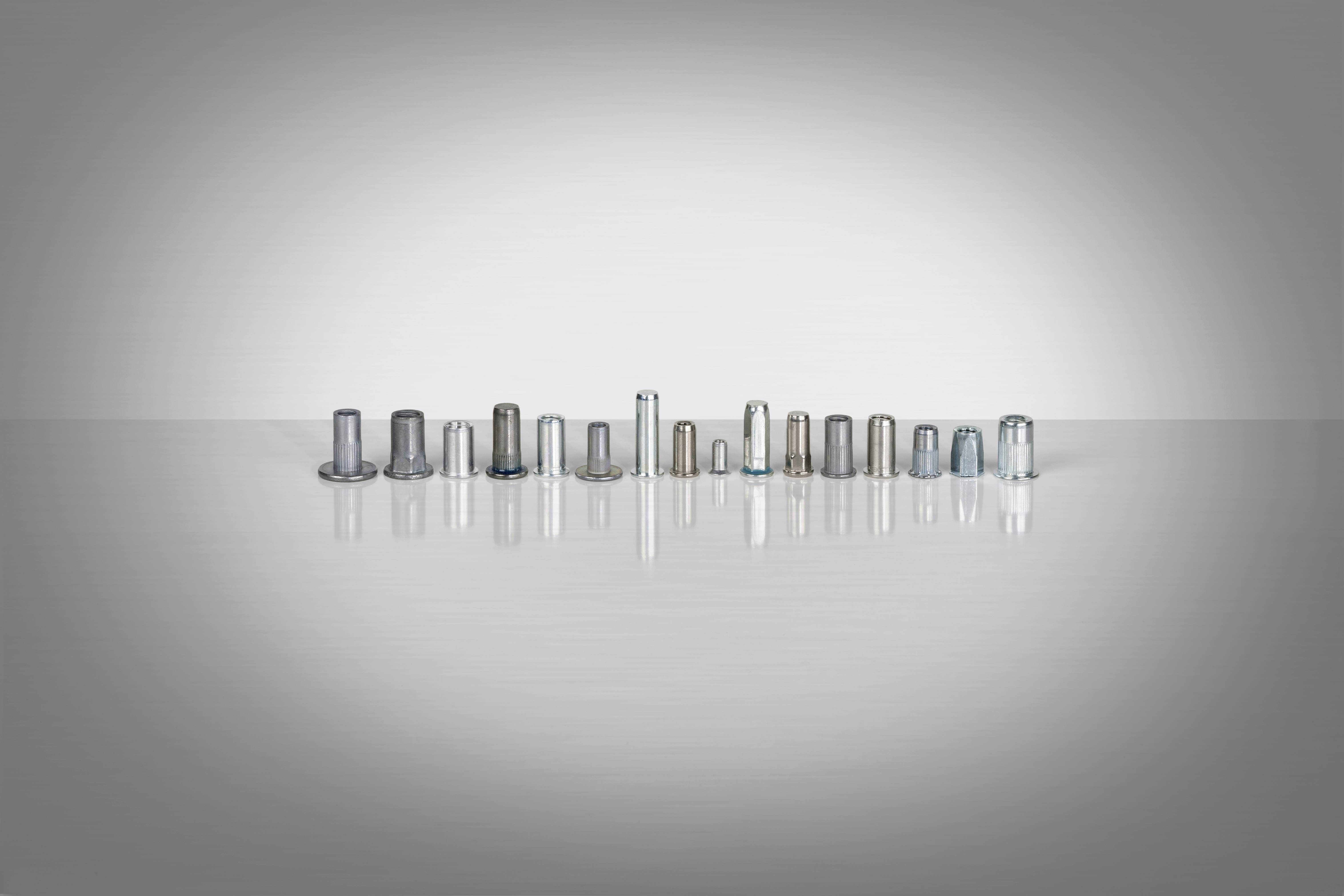

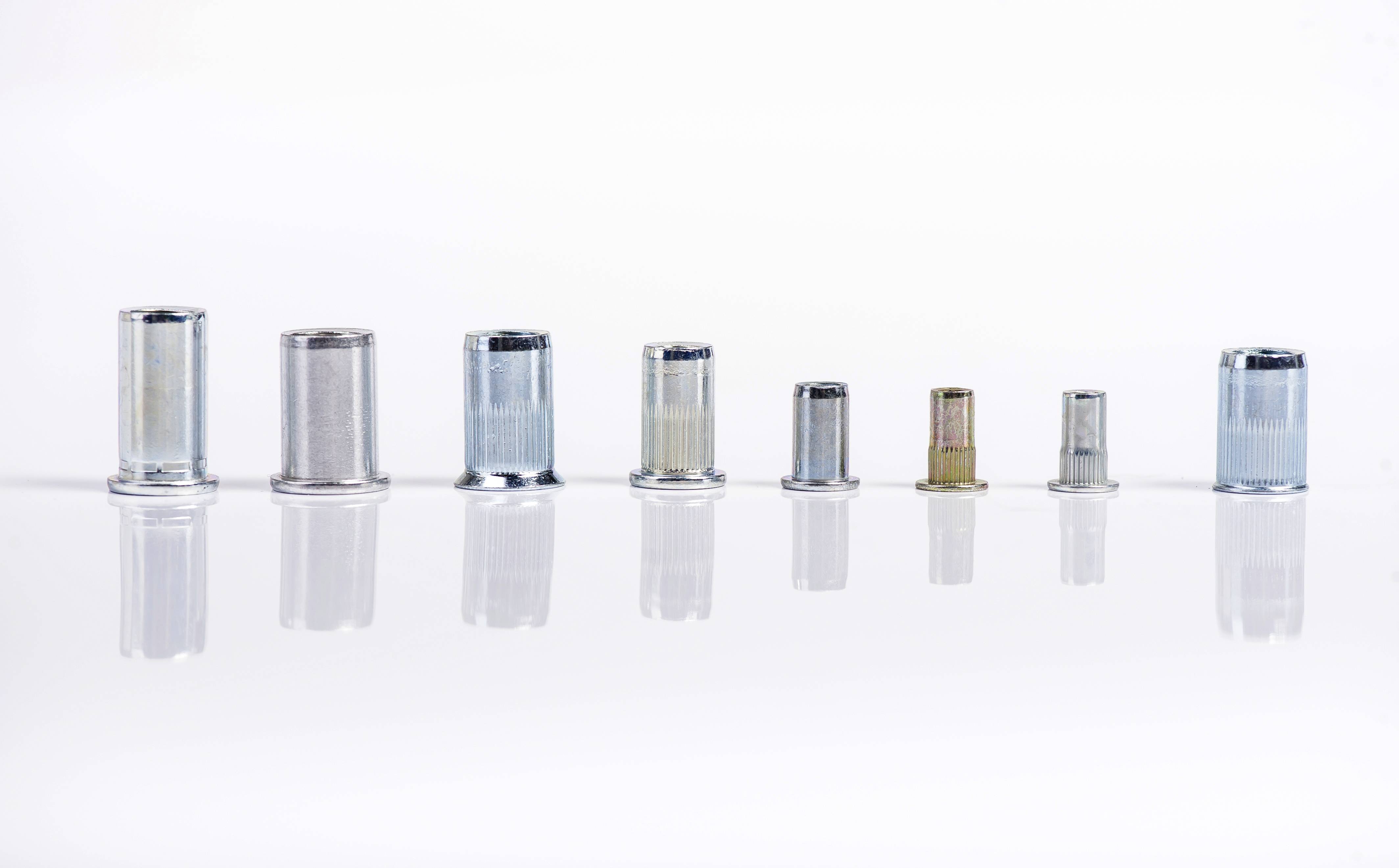

GESIPA slepé nitovacie matice
Výhody na prvý pohľad
- Jednoduchá a rýchla montáž s jednostrannou dostupnosťou komponentov
- Umiestnenie vysoko kvalitných nití do tenkých a mäkkých materiálov
(Ocel, hliník, horčík, plasty atď.)
- Žiadne tepelné vplyvy na komponenty a teda žiadne tepelné skreslenie
alebo poškodenie povrchov komponentov. Preto nie je potrebné žiadne následné spracovanie
- Veľmi vysoká flexibilita výrobného procesu
- Nízka investícia do montážneho zariadenia
- Všestranný. Aj pre hybridné spoje a mäkké materiály.
- Vytvorenie vodotesných a plynotesných spojov
- žiadne emisie tepla, dymu a zváracích plynov do životného prostredia,
a teda žiadne poškodenie (riziko) pre ľudí a životné prostredie
Terminológia
Nastavovacia hlava je časť slepej nitovacej matice, ktorá spočíva na pohľadovej strane súčiastky.
Používateľ má možnosť vybrať si z nasledujúcich variantov:
- Plochá hlava - pre veľkú kontaktnú plochu na komponente
- Malá hlava - pre minimálny presah slepej nitovacej matice a
teda takmer rovný povrch montážneho dielu
- Zápustná hlava - pre rovné plochy so zápustnými otvormi

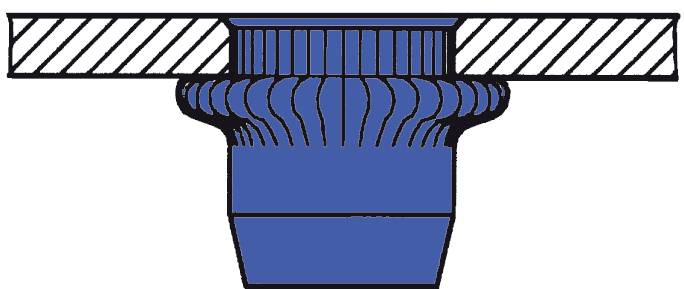

Hriadeľ je časť slepej nitovacej matice, ktorá sa deformuje počas procesu tuhnutia a nitovacej matice
upevnené v komponente. Vznikne tak takzvaná uzatváracia hlava. Používateľ si môže vybrať z nasledujúcich variantov

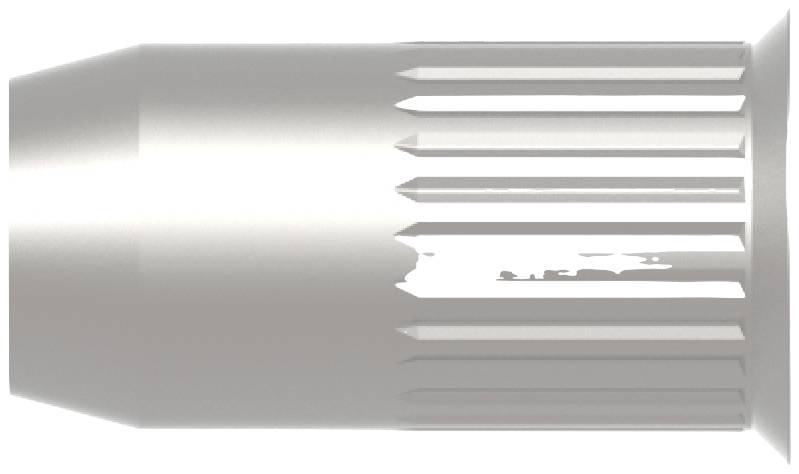

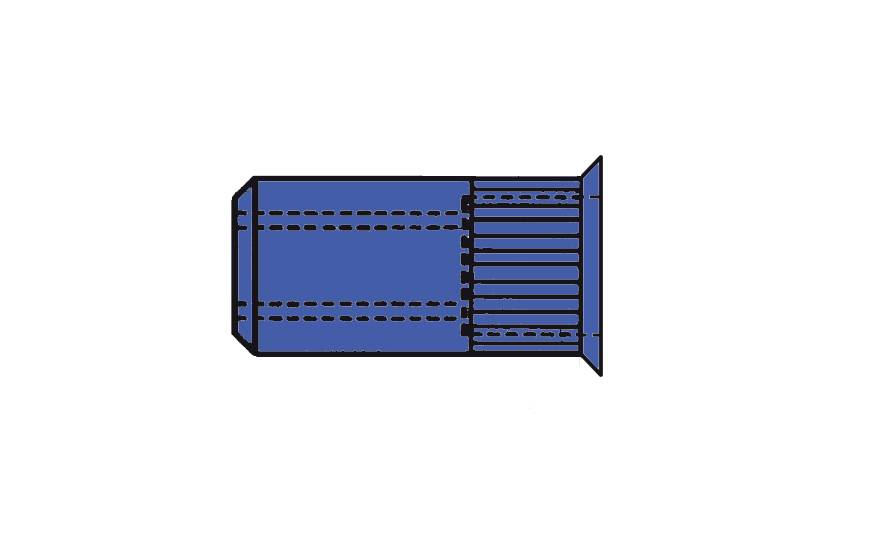

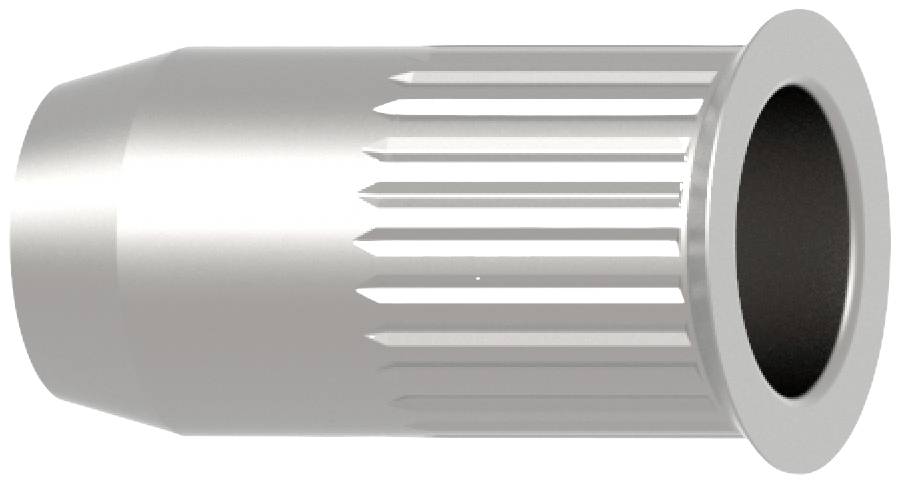

vyberte: okrúhle, vrúbkované alebo mnohouholníkové (šesťhranné alebo štvorcové)
Materiál
Zákazník môže dostať nitovaciu maticu špecifickú pre danú aplikáciu z ocele, hliníka alebo nehrdzavejúcej ocele (A2, A4).
Vlákno
Slepé nitovacie matice GESIPA sú štandardne vybavené metrickým závitom, pričom
Oceľové slepé nitovacie matice spĺňajú požiadavky triedy pevnosti 8.8. Sú na vyžiadanie
Možné sú aj iné rozmery, ako napríklad imperiálne alebo hrubé závity.
Tento text bol preložený strojovo.
