Name: Gossen Metrawatt SC40-B 125/1A 0,2VA Kl.1 18 mm Káblový transformátor prúdu Primárny prúd 125 A Sekundárny prúd 1 A Ø pr
Brand: Gossen Metrawatt
SKU: 1344450
Availability: BackOrder

Čierny senzor s káblom, ktorý sa používa na meranie elektrických prúdov. Má štvorcový tvar s otvorom.

Snímač dotykový na kábli namontovaný na potrubí monitoruje prietok alebo teplotu potrubia.

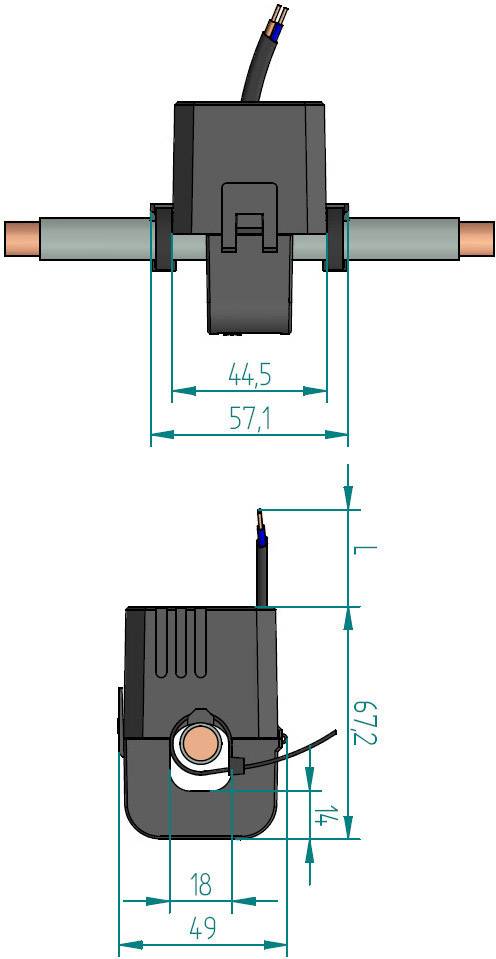

Technický výkres elektrického komponentu s rozmermi v milimetroch: šírka 57,1 mm, výška 49 mm, hĺbka 44,5 mm.

1/3

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 9. 11.

13 Ks

Zobraziť alternatívy

Počet

Celkom (104,99 € / kus)

104,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Prúdový transformátor SC40-B 125/1A 0,2VA Kl.1 18 mm vrátane kábla

Jednoduchá a časovo nenáročná inštalácia vďaka deliteľným polovicám jadra
Zvlášť vhodné pre dodatočnú montáž, pretože primárny vodič nemusí byť prerezaný
Umožňuje dodatočnú montáž bez prerušenia napájania
Kompaktný dizajn umožňuje použitie na ťažko dostupných miestach s obmedzeným priestorom
Kruhový vodič do 18 mm
vrátane 3m prepojovacieho kábla
Obsahuje káblové spojky odolné voči UV žiareniu pre jednoduchú inštaláciu

Technické parametre

125/1A
Primárny prúd 125 A
Sekundárny prúd 1A
Výkon 0,2VA
Pripojenie prepojovacím káblom
Trieda presnosti 1
Typ SC40-B 125/1A 0,2VA Kl.1
Hmotnosť: 360 g
Šírka 44,5 mm
výška 67,2 mm
Priechodka vodiča Ø 18 mm

Kategória výrobku: Káblový transformátor prúdu

Primárny prúd: 125 A

Sekundárny prúd: 1 A

: 0.2 VA

Ø priechodky vodiče: 18 mm

Typ: SC40-B 125/1A 0,2VA Kl.1 18 mm

Rozmer.: (d x š x v) 49 x 44.5 x 67.2 mm

Hmotnosť: 360 g

Šírka: 44.5 mm

V: 67.2 mm

Dĺžka: 49 mm

Varianty(Všetky ceny sú s DPH)

Kategória výrobku

Ø priechodky vodiče

Primárny prúd

Sekundárny prúd

Výkon

Gossen Metrawatt SC40-B 125/1A 0,2VA Kl.1 18 mm Káblový transformátor prúdu Primárny prúd 125 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm 1 ks

Objednávacie číslo:1344450

Doručenie: Po 9. 11.

13 KsConrad Electronic

Tento produkt

Káblový transformátor prúdu

18 mm

125 A

1 A

0.2 VA

Min.: 1

Násobky: 1

104,99 €^*

Gossen Metrawatt SC30 100/1A 0,2VA Kl.3 18 mm Káblový transformátor prúdu Primárny prúd 100 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm zaklapovacie montáž 1 ks

Objednávacie číslo:1344444

Doručenie: Po 9. 11.

18 KsConrad Electronic

Káblový transformátor prúdu

18 mm

100 A

1 A

0.2 VA

Min.: 1

Násobky: 1

93,99 €^*

Gossen Metrawatt SC30 125/1A 0,2VA Kl.3 18 mm Káblový transformátor prúdu Primárny prúd 125 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm 1 ks

Objednávacie číslo:1344445

Doručenie: Po 9. 11.

6 KsConrad Electronic

Káblový transformátor prúdu

18 mm

125 A

1 A

0.2 VA

Min.: 1

Násobky: 1

93,99 €^*

Gossen Metrawatt SC30 150/1A 0,2VA Kl.3 18 mm Káblový transformátor prúdu Primárny prúd 150 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm 1 ks

Objednávacie číslo:1344446

Doručenie: St 25. 11.

Conrad Electronic

Káblový transformátor prúdu

18 mm

150 A

1 A

0.2 VA

Min.: 1

Násobky: 1

93,99 €^*

Gossen Metrawatt SC30 200/1A 0,2VA Kl.1 18 mm Káblový transformátor prúdu Primárny prúd 200 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm 1 ks

Objednávacie číslo:1344447

Doručenie: St 25. 11.

Conrad Electronic

Káblový transformátor prúdu

18 mm

200 A

1 A

0.2 VA

Min.: 1

Násobky: 1

104,99 €^*

Gossen Metrawatt SC30 250/1A 0,2VA Kl.1 18 mm Káblový transformátor prúdu Primárny prúd 250 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm 1 ks

Objednávacie číslo:1344448

Doručenie: Po 9. 11.

9 KsConrad Electronic

Káblový transformátor prúdu

18 mm

250 A

1 A

0.2 VA

Min.: 1

Násobky: 1

104,99 €^*

Gossen Metrawatt SC30 60/1A 0,2VA Kl.3 18 mm Káblový transformátor prúdu Primárny prúd 60 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm 1 ks

Objednávacie číslo:1344442

Doručenie: Po 9. 11.

3 KsConrad Electronic

Káblový transformátor prúdu

18 mm

60 A

1 A

0.2 VA

Min.: 1

Násobky: 1

93,99 €^*

Gossen Metrawatt SC30 75/1A 0,2VA Kl.3 18 mm Káblový transformátor prúdu Primárny prúd 75 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm 1 ks

Objednávacie číslo:1344443

Doručenie: Št 10. 12.

Conrad Electronic

Káblový transformátor prúdu

18 mm

75 A

1 A

0.2 VA

Min.: 1

Násobky: 1

93,99 €^*

Gossen Metrawatt SC40-B 100/1A 0,2VA Kl.1 18 mm Káblový transformátor prúdu Primárny prúd 100 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm 1 ks

Objednávacie číslo:1344449

Doručenie: Po 9. 11.

10 KsConrad Electronic

Káblový transformátor prúdu

18 mm

100 A

1 A

0.2 VA

Min.: 1

Násobky: 1

104,99 €^*

Gossen Metrawatt SC40-B 150/1A 0,2VA Kl.1 18 mm Káblový transformátor prúdu Primárny prúd 150 A Sekundárny prúd 1 A Ø priechodky vodiče:18 mm 1 ks

Objednávacie číslo:1344451

Doručenie: Po 9. 11.

1 KsConrad Electronic

Káblový transformátor prúdu

18 mm

150 A

1 A

0.2 VA

Min.: 1

Násobky: 1

104,99 €^*

Na stiahnutie

Datasheet

Datasheet 1344450 Gossen Metrawatt SC40-B 125/1A 0,2VA Kl.1 18 mm Káblový transformátor prúdu Primárny prúd 125 A Sekundárny prúd 1 A Ø pr

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1344450 Gossen Metrawatt SC40-B 125/1A 0,2VA Kl.1 18 mm Káblový transformátor prúdu Primárny prúd 125 A Sekundárny prúd 1 A Ø pr

Popis

Vďaka svojej kompaktnej konštrukcii sú transformátory prúdu s deleným jadrom obzvlášť vhodné na použitie na ťažko prístupných miestach a s obmedzeným priestorom. Deliteľné polovice jadra tiež uľahčujú inštaláciu na kábel alebo na koľajnicu. Všade tam, kde je prerušenie prúdovej cesty problematické alebo je potrebné jednoducho dovybaviť meracie zariadenie, sú transformátory prúdu s deleným jadrom tou správnou voľbou. Bezpečná inštalácia primárneho kábla do prúdového transformátora je zaručená dizajnom a potvrdená jasne počuteľným "cvaknutím". Dva dodávané káblové pásky odolné voči UV žiareniu tiež fixujú prevodník.
Podmienky prostredia
Miesto inštalácie v interiéri
Teplota okolia –10 °C ... + 55 °C
Skladovacie teploty –20 °C ... + 70 °C
Relatívna vlhkosť 5% ... 85 %, kondenzáciu možno vylúčiť
Stupeň znečistenia 2
Typ ochrany IP20
podmienky používania
Norma IEC 61869-2:2012
Menovitý krátkodobý tepelný prúd (Ith) 60 x Ipr/1s
Menovitý trvalý tepelný prúd (Icth) 100 %
Menovitá úroveň izolácie 0,72/3/- kV
Menovitá frekvencia 50/60 Hz
Trieda izolácie E (120 °C)
Materiál puzdra PA 6.6, UL94: V2

Tento text bol preložený strojovo.
