Name: Gossen Metrawatt Z270M COIL adaptér XTRA na testovanie krátkych závitov v spojení so sériou Metrahit IM, Z270M, N/A, 1 k
Brand: Gossen Metrawatt
SKU: 2301602
Availability: InStock

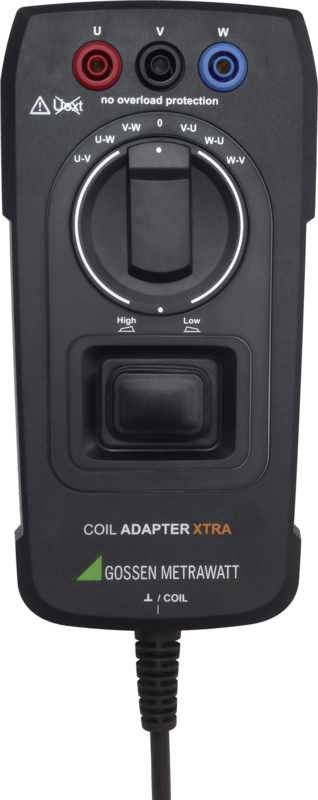

Čierny elektrický adaptér so farebnými označeniami svoriek (U, V, W) určený na meranie, značky 'Gossen Metrawatt'.

Doručenie: St 14. 10.

1 Ks

Počet

Celkom (449,00 € / kus)

449,00 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

COIL adaptér XTRA na testovanie krátkych závitov v spojení so sériou Metrahit IM

Adaptér na detekciu poruchy obrátenia na indukčnosti od 10 mikroH do 5 H
Adaptér COIL XTRA umožňuje poloautomatické meranie skratu v medziobvode v spojení s nasledujúcimi multimetrami:
METRAHITE V XTRE
METRAHITE NA E-DISKU
Aplikácie
Ak sa vyskytne problém s elektrickým strojom, môže to byť z elektrického alebo mechanického dôvodu. Elektricky sú to chyby vo vinutí alebo v ovládaní alebo elektronike. Meranie izolačného odporu detekuje chyby izolácie medzi vinutiami a krytom. Najjednoduchší spôsob, ako rozpoznať medzifázové poruchy vo vinutí, je vzájomné porovnanie elektrických vlastností vinutí viacfázových strojov. U METRAHIT IM XTRA alebo E-DRIVE a COIL adaptéra XTRA sa to deje s omáčkovým napätím 1 000 V, takzvaným nárazovým testom. To tiež spoľahlivo detekuje chyby, ku ktorým dôjde iba pri pripojení prevádzkového napätia.
Test funguje pre vinutia s indukčnosťou od 10 mikroH do 5 H, čo zodpovedá menovitým výkonom približne 160 VA až 80 MVA pre trojfázové stroje s menovitým napätím 400 V. Skúšobný postup je pre trojfázové stroje poloautomatický. Po pripojení k prípojkám UVW sa skúška uskutoční pomocou otočného spínača; je možné kompenzovať aj remanenčné účinky.
U viacfázových elektrických motorov a generátorov, napríklad trojfázových motorov DIN, sa asymetrie vinutí okamžite rozpoznajú porovnaním výsledkov merania a umožňujú vyhodnotenie skratovaného vinutia.
Pre jednofázové elektromotory a generátory sa skúška vykoná porovnaním so známou nastavenou hodnotou.

Technické parametre

Vhodné pre značku: Gossen Metrawatt

Prevedenie: Detekcia chyby vinutia v súvislosti so sériou Metrahit IM

Hmotnosť: 365 g

Vhodné pre: GMC-I METRAHIT Series

Šírka: 170 mm

V: 10 mm

Dĺžka: 170 mm

Typ: Z270M

UKCA: áno

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2301602 Gossen Metrawatt Z270M COIL adaptér XTRA na testovanie krátkych závitov v spojení so sériou Metrahit IM, Z270M, N/A, 1 k

Popis

Technické vlastnosti Meranie skratu v rozsahu indukčnosti s adaptérom Z270M: 10 mikroH až 5 H Adaptér Z270M je univerzálne vhodný pre mnoho elektrických strojov s rôznymi výkonovými triedami. Pre štandardné motory DIN to zodpovedá výstupom od približne 160 VA do približne 80 MVA.
Súčasné pripojenie k 3 vinutiam Otočný prepínač na výber obrátenia polarizácie vinutia pomocou otočného prepínača 2 rozsahy indukčnosti 10 mikro H ... 50 mH 5 mH ... 5 H Kombinovaný konektor pre ETRAHIT IM Automatická signalizácia polohy otočného spínača do METRAHIT IM Grafické zobrazenie výsledkov merania na METRAHIT IM

Tento text bol preložený strojovo.
