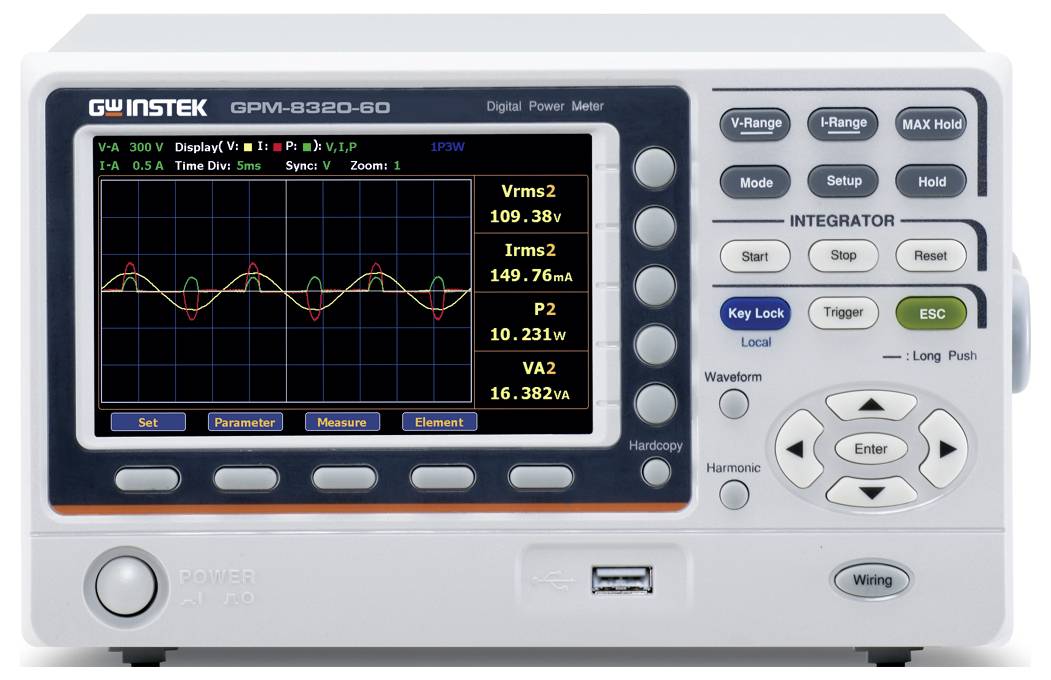

Name: GW Instek GPM-8320-60 (CE) GPIB/DA12 sieťový analyzátor 3-fázové Meranie energie, Grafický displej, s funkciou záznamník
Brand: GW Instek
SKU: 3439052
Availability: BackOrder

GW Instek GPM-8320-60 (CE) GPIB/DA12 sieťový analyzátor 3-fázové Meranie energie, Grafický displej, s funkciou záznamník-0

Ilustračný obrázok

Datasheety: (PDF)

Celkom (4 905,00 € / kus)

4 905,00 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Sieťový analyzátor

Vysoký prúd a presnosť: Meranie jednosmerného prúdu do 60 A (garantované) s presnosťou ± (0,1 % z nameranej hodnoty + 0,05 % z rozsahu).
Široký rozsah: Meria od jednosmerného prúdu a od 0,1 Hz do 100 kHz.
Všestranný displej: 5-palcový TFT LCD displej s 5-miestnym zobrazením a 25 parametrami merania výkonu.
Analytické funkcie: Zobrazenie priebehu (V/I/P) a harmonická analýza až do 50. rádu (v súlade s IEC61000-4-7).
Flexibilné zapojenie: Podporuje režimy 1P3W, 3P3W, 3P4W, 3V3A.
Zber údajov: Vnútorná pamäť pre 10 000 záznamov údajov.
Komplexné rozhrania: Štandardné RS-232C, USB (zariadenie/hostiteľ), LAN; voliteľné GPIB a digitálne I/O (DA12).
Automatizované meranie: Automatické prepínanie rozsahov pre integračné merania a prispôsobiteľné prepínanie rozsahov

Technické parametre

Šírka pásma (napätie/prúd): DC, 0,1 Hz až 100 kHz
Vzorkovacia frekvencia: 300 kHz
Rozlíšenie displeja: 5 číslic
Vstupný odpor (napätie): cca 2 MΩ
Vstupný odpor (prúd, priamy vstup): cca 1,65 MΩ
Maximálny vstup (napätie): 1000 V
Maximálny vstup (prúd): 70 A (špička 150 A), garantovaná špecifikácia 65 A pre priamy vstup 1 A až 60 A
Harmonická analýza: Áno, až do 50. rádu
Celkové harmonické skreslenie: Áno
Parametre merania: Vrms, Vmn, Vdc, Vac, Irms, Idc, Iac, P, VA, VAR, PF, CFI, CFV, DEG, IHz, VHz, V+pk, V-pk, I+pk, I-pk, P+pk, P-pk, THDI, MTHEFFI, THDV, MATHCR
Zobrazenie priebehu: V (napätie), I (prúd), P (výkon)
Vstup externého snímača prúdu: Áno (EXT1/EXT2)
Vnútorná pamäť: 10 000 záznamov údajov
Automatické prepínanie rozsahov: Pre integračný režim
Obnovovacia frekvencia displeja: 0,1 s / 0,25 s / 0,5 s / 1 s / 2 s / 5 s / 10 s / 20 s
Crest faktor: voliteľný 3 alebo 6 (6A)

Kategória výrobku: sieťový analyzátor

Kategória merania: CAT II 600 V

Zobrazenie: 5-palcový TFT LCD displej (800x480)

Fázová detekcia: áno

Detekcia ochranného vodiča: nie

: bez certifikátu

Napájanie: AC 100 V až 240 V, 50 Hz až 60 Hz; Spotreba max. 35 VA

Rozmer.: (d x š x v) 40.25 x 22 x 13.2 cm

Hmotnosť: 3.4 kg

Druh merania: 3-fázové

Vlastnosti: Meranie energie
Grafický displej
s funkciou záznamníka

Šírka: 22 cm

V: 13.2 cm

Dĺžka: 40.25 cm

Rozhranie: LAN
RS-232C
hostiteľský port USB
USB zariadenia

Na stiahnutie

Datasheet

Datasheet 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 sieťový analyzátor 3-fázové Meranie energie, Grafický displej, s funkciou záznamník

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 sieťový analyzátor 3-fázové Meranie energie, Grafický displej, s funkciou záznamník

Popis

Modely GW Instek GPM-8320-60/GPM-8330-60 sú vylepšené verzie existujúcich trojfázových elektromerov GPM-8320/GPM-8330. GPM-8320-60 má 2 vstupné prvky, zatiaľ čo GPM-8330-60 poskytuje 3 vstupné prvky. Pridaný symbol „-60“ znamená, že maximálny jednosmerný vstupný prúd môže dosiahnuť 70 A (60 A je garantovaná špecifikácia), čo nielen zlepšuje aplikácie merania vysokého prúdu, ale v porovnaní s existujúcimi modelmi tiež šetrí náklady na prúdové transformátory.

Tieto modely majú meracie pásmo jednosmerného prúdu od 0,1 Hz do 100 kHz a sú vybavené 16-bitovými A/D prevodníkmi a vzorkovacou frekvenciou 300 kHz. Súčasťou je aj 5-palcový TFT LCD displej, 5-miestne zobrazenie hodnôt, 25 rôznych parametrov merania výkonu a vysoko presné meracie funkcie.

Modely GPM-8320-60/GPM-8330-60 ponúkajú aj funkcie zobrazenia priebehu (napätie/prúd/výkon), funkciu integračného merania, meranie a analýzu viacradových harmonických (meranie 50 Hz / 60 Hz spĺňa požiadavky normy IEC61000-4-7), vstupné terminály pre externé senzory a rôzne komunikačné rozhrania. Tieto funkcie poskytujú používateľom jasné, pohodlné a presné merania výkonu, vďaka čomu sú meračmi výkonu s najväčšou funkčnosťou a najvýhodnejšími vo svojej kategórii.

Tento text bol preložený strojovo.
