Name: GW Instek GPM-8330-60 (CE) sieťový analyzátor 3-fázové Grafický displej
Brand: GW Instek
SKU: 3439054
Availability: BackOrder

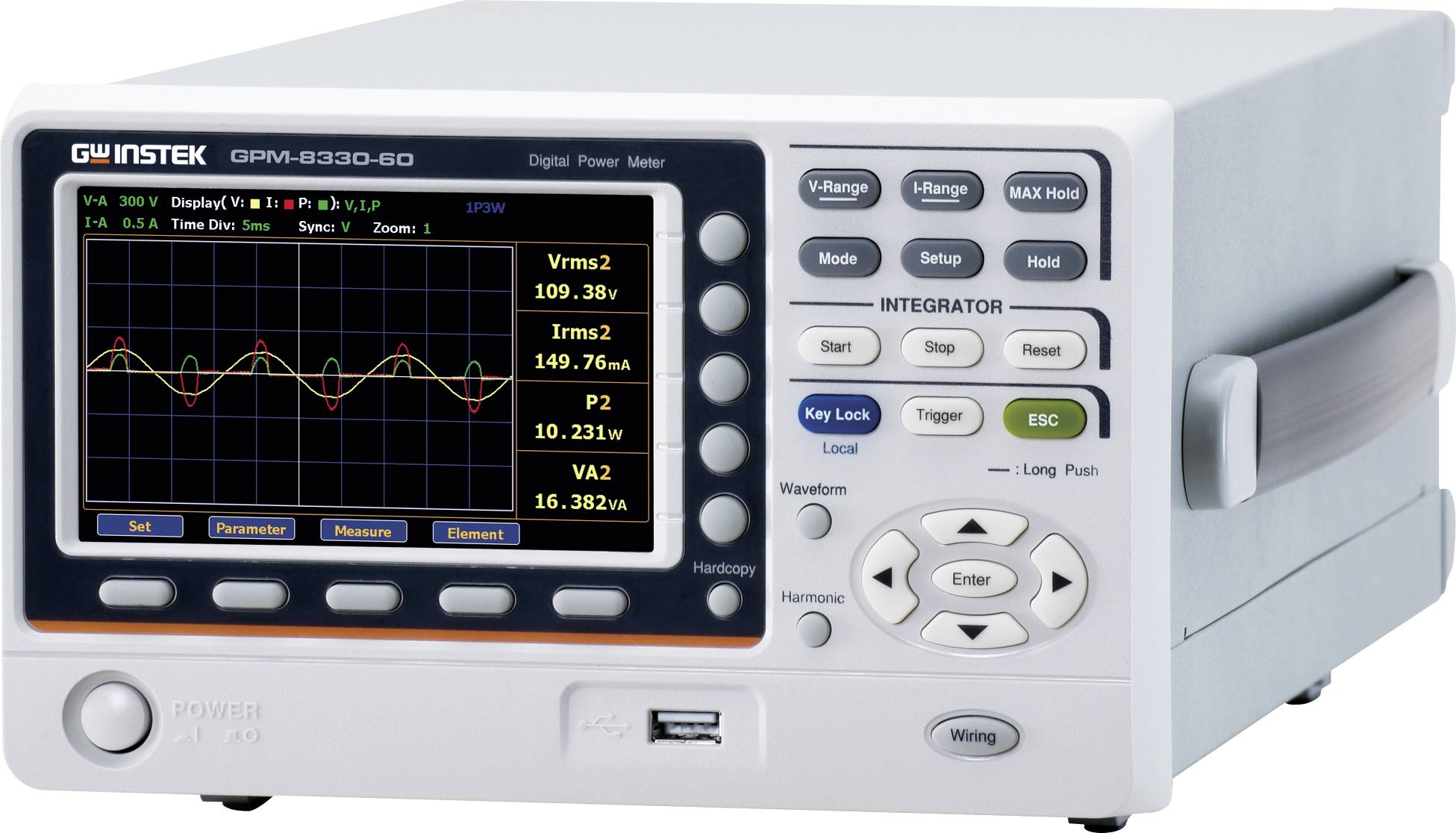

GW Instek GPM-8330-60 (CE) sieťový analyzátor 3-fázové Grafický displej-0

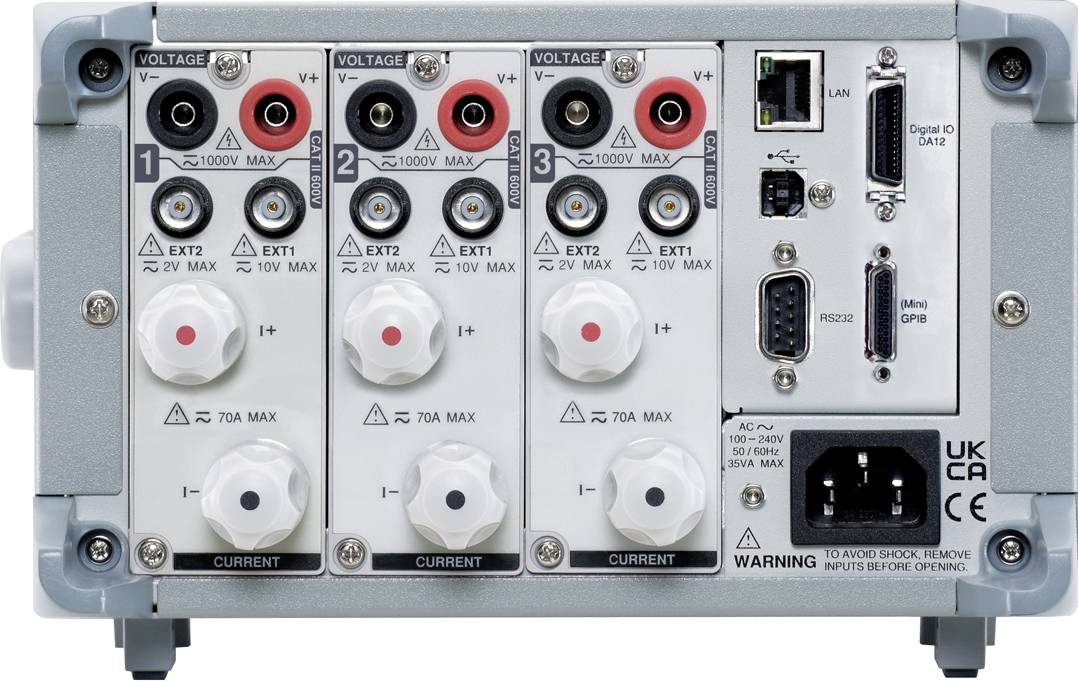

GW Instek GPM-8330-60 (CE) sieťový analyzátor 3-fázové Grafický displej-1

1/2

Datasheety: (PDF)

Celkom (5 865,00 € / kus)

5 865,00 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Sieťový analyzátor

Plne vybavený trojfázový elektromer: 3 vstupné prvky pre všetky trojfázové konfigurácie merania (1P3W, 3P3W, 3P4W, 3V3A).
Vysoká výkonová kapacita: Jednosmerný prúdový vstup do 60 A (garantovaný).
Široké frekvenčné pásmo: Meria od jednosmerného prúdu, 0,1 Hz do 100 kHz.
Intuitívny displej: Veľký 5-palcový TFT LCD displej s 5-miestnym zobrazením nameraných hodnôt a zobrazením priebehu (V/I/P).
Komplexná analýza parametrov: 25 rôznych výkonnostných parametrov vrátane THDV/THDI.
Pokročilá harmonická analýza: Až do 50. Objednávka, v súlade s normou IEC 61000-4-7.
Funkcia inteligentnej integrácie: Automatické prepínanie rozsahov pre presné výsledky.
Všestranné pripojenie: Štandardné RS-232C, USB (hostiteľ a zariadenie), LAN; voliteľné GPIB + digitálny I/O (DA12).
Ukladanie a export údajov: Nahrávanie obrazovky cez USB host, interná pamäť pre 10 000 záznamov.

Technické parametre

Šírka pásma (napätie/prúd): DC, 0,1 Hz až 100 kHz
Vzorkovacia frekvencia: približne 300 kHz
Rozlíšenie displeja: 5 číslic
Vstupný odpor (napätie): cca 2 MΩ
Vstupný odpor (prúd, priamy vstup): cca 1,65 MΩ
Maximálny vstup (napätie): 1000 V
Maximálny vstup (prúd): 70 A (špička 150 A), garantovaná špecifikácia 65 A pre priamy vstup 1 A až 60 A
Harmonická analýza: Áno, až do 50. rádu
Celkové harmonické skreslenie: Áno
Parametre merania: Vrms, Vmn, Vdc, Vac, Irms, Idc, Iac, P, VA, VAR, PF, CFI, CFV, DEG, IHz, VHz, V+pk, V-pk, I+pk, I-pk, P+pk, P-pk, THDI, MTHEFFI, THDV, MATHCR
Zobrazenie priebehu: V (napätie), I (prúd), P (výkon)
Vstup externého snímača prúdu: Áno (EXT1/EXT2)
Vnútorná pamäť: 10 000 záznamov údajov
Automatické prepínanie rozsahov: Pre integračný režim
Obnovovacia frekvencia displeja: 0,1 s / 0,25 s / 0,5 s / 1 s / 2 s / 5 s / 10 s / 20 s
Crest faktor: voliteľný 3 alebo 6 (6A)

Kategória výrobku: sieťový analyzátor

Zobrazenie: 5-palcový TFT LCD (800 * 480)

Fázová detekcia: áno

: bez certifikátu

Napájanie: AC 100 V až 240 V, 50 Hz až 60 Hz; Spotreba max. 35 VA

Rozmer.: (d x š x v) 40.25 x 22 x 13.2 mm

Hmotnosť: 3.85 kg

Druh merania: 3-fázové

Vlastnosti: Grafický displej

Šírka: 22 mm

V: 13.2 mm

Dĺžka: 40.25 mm

Rozhranie: RS-232C
hostiteľský port USB
USB zariadenia
LAN

Na stiahnutie

Datasheet

Datasheet 3439054 GW Instek GPM-8330-60 (CE) sieťový analyzátor 3-fázové Grafický displej

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3439054 GW Instek GPM-8330-60 (CE) sieťový analyzátor 3-fázové Grafický displej

Popis

Objavte vrchol digitálneho merania výkonu s digitálnym meračom výkonu GW Instek GPM-8330-60. Ako rozšírenie osvedčenej série GPM-8330 ponúka toto pokročilé zariadenie neprekonateľnú presnosť a všestrannosť pre náročné meracie úlohy vo výrobe, zabezpečovaní kvality a výskume a vývoji.

Tento text bol preložený strojovo.
